パイロットランプ（英: pilot lamp）は、電力を消費して動作する機器が通電状態にあることを示す電灯のことである。広義には、点灯することで何らかの状態を示す一種の表示装置の意味を含む場合がある。表示灯（ひょうじとう）とも呼ばれる。
概要
パイロットランプは、その機器が通電中である（故に動作中である）ことを示す表示装置のことで、電灯が発光することで通電していることを示す。商用電源を直接入力される（いわゆるコンセントに供給される電力）機器ではネオン管が従来使われていたが、場合によっては白熱電球やこれの小型のものを、より近年の機器では発光ダイオード (LED) を使う様式が一般的である。その多くでは、機器の電源スイッチに隣接して設置されているが、電源スイッチと一体化しているものもある(パイロットスイッチ)。こういった様式の発達した理由は、まず通電中であるため感電の危険があることを知らせること、あるいは動作中であるため扱いに注意を要することを利用者に知らせるためである。例えば通電中の電気アイロンはうかつに発熱部分を触れば火傷するし、また放置すれば火災の危険が伴う。また事故は無くとも通電して電力を消費している状態のままコンセントから抜かずに放置すれば、その電力の費用だけ無駄になるため、節電の意味からもこの機能は重要である。なお、通電中であることを示すパイロットランプは、戦後の高度発展期に発売された電化製品には大抵付けられていた。今でも、一部の純正品にはパイロットランプがあり、逆に社外品はそれが無いという状態が見受けられる。発光体の種類と用途
使用される電灯（発光体）では、それぞれに利点と欠点があるため、必要に応じて使い分けられる。ネオン管は、電圧が高くないと点灯できないが、球切れの心配がなく、また商用電源を抵抗をはさむ等簡単な回路で入力できる。電球（白熱電球）は、機器が動作する電圧にあわせて利用すれば動作電圧などの制約が無く、製造にも余り高度な技術力は必要ではないが、それ自体が電力を消費するほか、寿命に起因する球切れがあり、フィラメントが切れている場合は通電状態ではないのか球切れなのかが判りにくい。LEDは、生産に技術的ステップを超える必要がある他、電流の方向に指定があり高熱に弱く、利用可能な電圧が低く機器によっては点灯に専用の電源回路を必要とするなどの制限がある。しかし、部品として安価に供給されており、消費電力が小さく長寿命なことから、様々な機器に利用されている。非常に少ない電力で点灯させられるため、特に乾電池やバッテリーなどを使用する電力的制約が厳しい携帯機器などに利用される。類似分野
パイロットランプは、元々機器全体の通電状態を示すものであるが、広義には装置の中の所定の電気回路ないし電子回路に通電しているかどうかを示す表示灯もパイロットランプの一種としてみなされる場合がある。例えばスイッチ機能を持つテーブルタップでは、所定の差込口に通電しているかどうかを示すネオン管が組み込まれた製品が見られるし、機器の中の所定回路に通電し、所定の機能が動作していることを示す表示灯もある。しかし、こういった機器の所定機能の動作状態を示す表示灯は「パイロットランプ」ではなく、モニターランプと呼ぶのが正しい。または、パワーインジケーター (power indicator) と呼ぶ。脚注
関連項目
車側表示灯（鉄道車両）

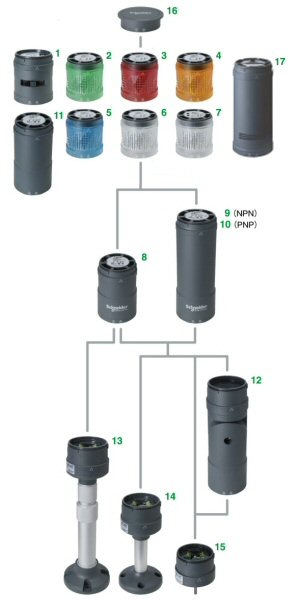

φ60 積層式LED表示灯 単品ユニット XVUシリーズ
光と音を自由に組み合わせて、現場の状況をすばやく警告！
●自作用ユニットなら、段数や色を自由に組み合わせて、オリジナル仕様の表示灯を簡単に作成できます。組み立てが完成した状態で納品する受注生産方式（BTO）にも対応していま...

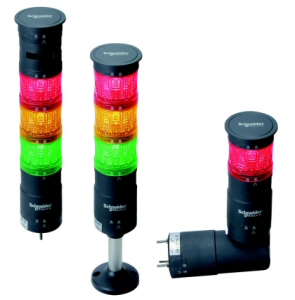

φ60 積層式LED表示灯 組立完成品 XVUシリーズ
光と音を自由に組み合わせて、現場の状況をすばやく警告！
●組み立て完成品は、ニーズの高い配列や配色に絞り込んだラインアップです。表示ユニットの段数や色を自由に組み合わせてご注文いただける受注生産方式（BTO）にも対応してい...
φ64 LED表示灯 点灯・点滅 E26ソケットタイプ LAD型
LAD-A
Ｅ２６ランプソケットタイプのＬＥＤ
●独自の反射機構と超高輝度発光ダイオード(LED)採用により側面方向からだけでなく、...

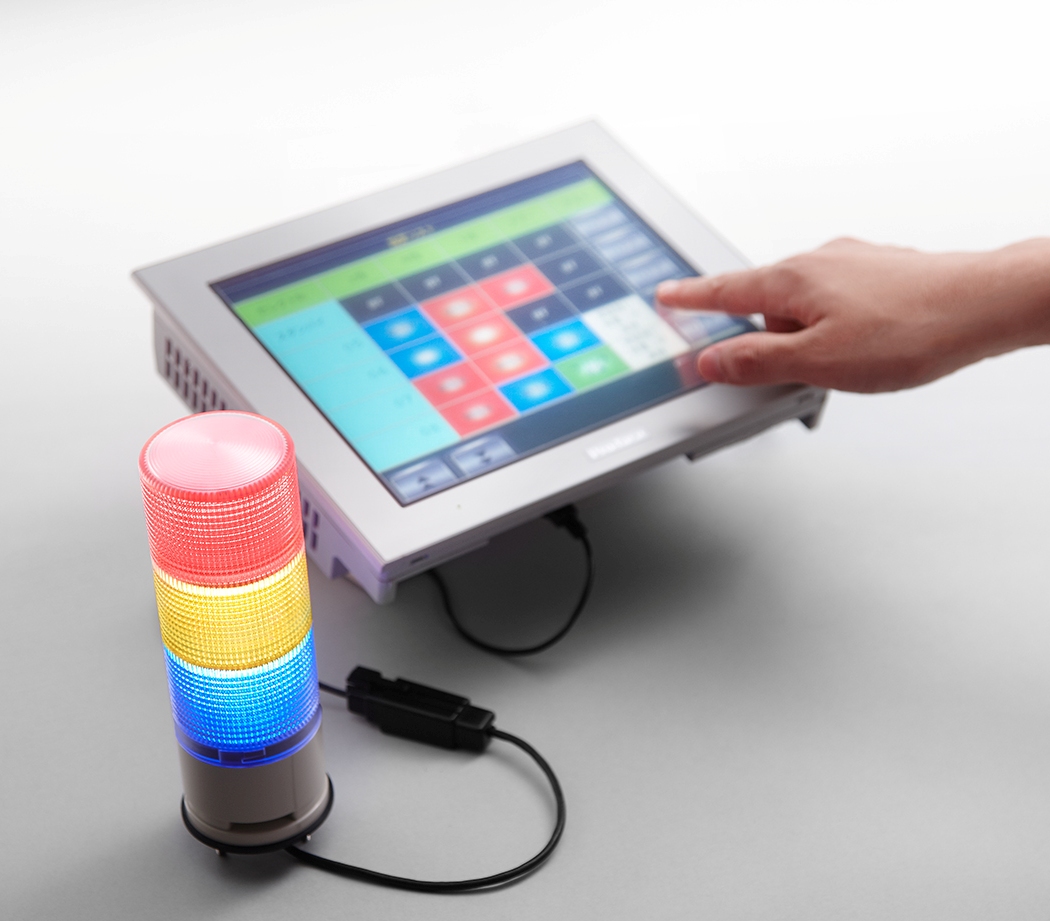

USB積層式表示灯 EZタワーライト
XVGU3SHAG, XVGU3SWG
これからの表示灯は、USBで表示器にカンタン接続！
表示灯1本で、いろんなバリエーションに対応。型式管理も１つだから購入手配もラクラ...
φ60 積層式LED表示灯 組み立て済み完成品タイプ X...
XVM
装置側の再配線不要！低コストで電球から省エネLEDへカンタン置換え！！
●表示灯ユニットの色変更が可能(組み立て済み完成品は色変更のみ可能です。段数変更...
φ100 積層式LED表示灯 UTL型
UTL, UTLB
超高輝度LED使用!!φ100ストレートタイプ
●大型設備の情報伝達用として、汎用・低コストの大型積層式LED表示灯です。 ●LED表...
φ84 パワーLED回転灯 直付けタイプ LRX型
LRX-A
超小型回転灯 遠くから見ても視認性バツグン！小型なのに驚きの輝き!!
●新開発「スポットレンズ」により標準品でも上下方向からの視認性をUPしました。 ●...
φ156 パワーLED回転灯 耐振型 直付けタイプ LRMZ型
LRMZ, LRMZL
車載用、建設機械用の超耐久型、３０ＷクラスのパワーＬＥＤ回転灯！！
●LEDは、長寿命。球切れの心配がありません。 ●抜群の耐環境性能。衝撃11.2G!!温度-...
φ170 LED表示灯 点灯・点滅 直付けタイプ LAL型
LAL-A, LALA-A
φ170大型LEDライト
●光量抜群、最大級のφ170大型LED表示灯です。 ●LALA-A型は、6種類のアラーム音と2種...
φ100 LED表示灯 点滅・フラッシュ・回転 直付けタ...
XVR3
モータレス、ＩＰ６５、１０種類の閃光パターン 小型ＬＥＤ表示灯
●モータレスの回転灯として使用可能でメンテナンスを削減できます。 ●装置に合わせ...
φ135 電球回転灯 ホーンスピーカ型電子音警報器内...
AHMCK-E
グッドデザイン賞受賞の大音量電子音内蔵回転灯!!
●小型ながら105dBの大音量で内蔵ボリュームで無段階に調節できます。 ●同時に複数の...
φ135 電球回転灯 ホーンスピーカ型電子音警報器内...
AHMCK-D
グッドデザイン賞受賞の大音量電子音内蔵回転灯!!
●小型ながら105dBの大音量で内蔵ボリュームで無段階に調節できます。 ●同時に複数の...
φ１１０ コーンスピーカ型音声合成警報器内蔵電球...
ACVPB-M
業界に旋風を巻き起こした音声合成一体型回転灯がリニューアル!!
●音声合成はビットレート64kbit/s(標準)のADPCM2方式で、16bitのDAコンバータ採用に...
φ215 電球回転灯 防爆 直付けタイプ ABL型
ABL
業界一の低価格!!小型軽量の耐圧防爆回転灯
●新防爆構造規格(1988～)に準拠(国際規格IEC60079に適合) ●防爆構造規格ExdⅡBT5です...
M2M Gateway ステータス通知システム
表示灯の状況(ステータス、稼働率)を監視
M2M Gateway ステータス通知システム 低コスト、既存設備に簡単取付、設備のカスタマイズ不要 既存の設備・装置のステータス情報を監視し、アラートをメール通知するシステ...
