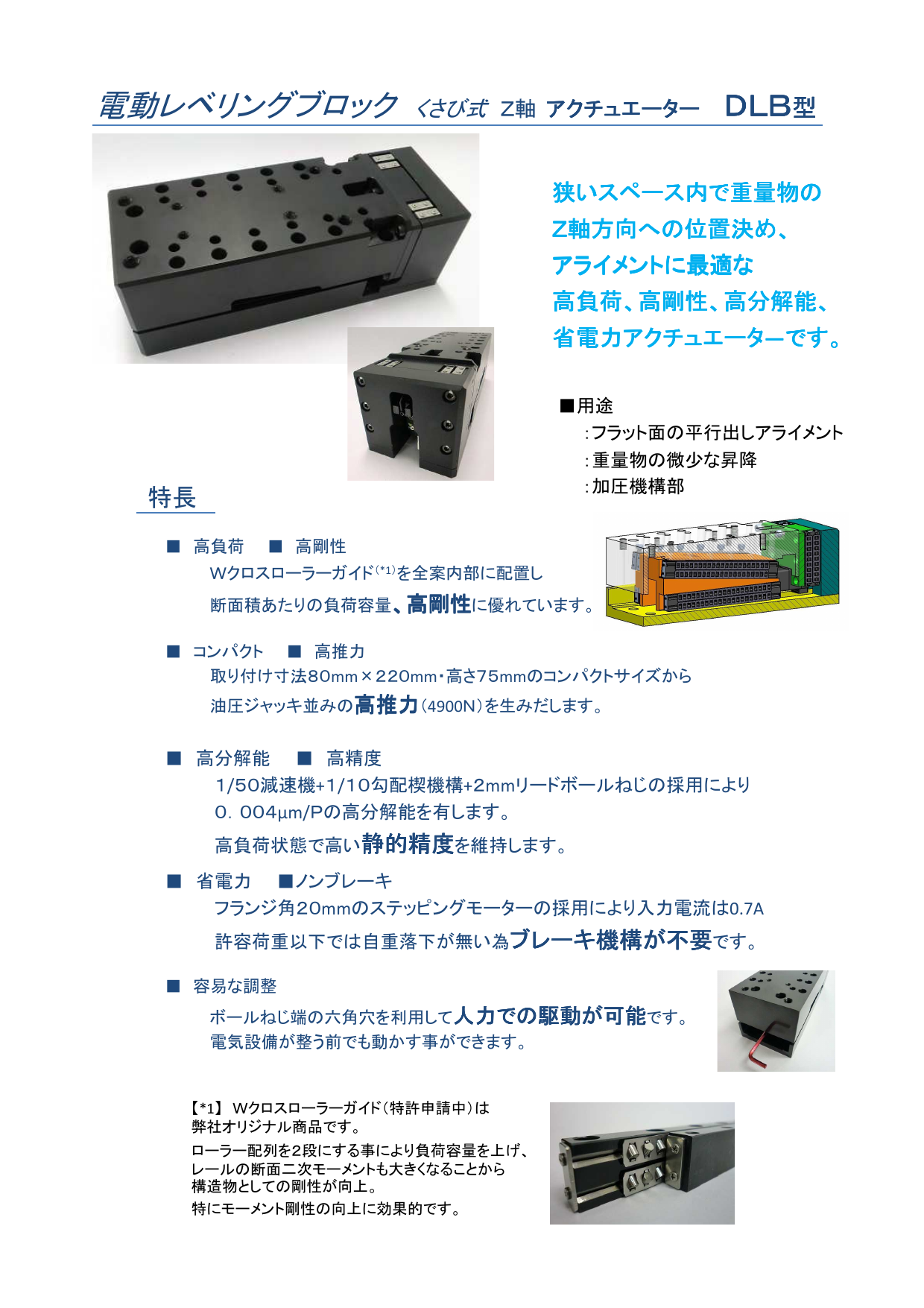

電動レベリングブロック くさび式Z軸アクチュエーター
DLB
コンパクトサイズと油圧ジャッキ並みの高推力の両立を実現
Wクロスローラの採用により、狭いスペース内で重量物のZ軸方向への位置決め、アライメントに最適な高負荷、高剛性、高分解能、省電力アクチュエーターです。
電動レベリングブロックのダウンロード (331.1Kb)
他にない高負荷・高剛性を実現
Wクロスローラーガイドを全案内部に配置し断面積あたりの負荷容量、高剛性に優れています。
コンパクト・高推力
取り付け寸法 80mm×220mm・高さ75mmのコンパクトサイズから油圧ジャッキ並みの高推力（4900N）を生み出します。
高分解能・高精度
1/50減速機+1/10勾配楔機構+2mmリードボールねじの採用により0.004μm/Pの高分解能を有します。高負荷状態で高い静的精度を維持します。
| 主な用途 | ・高精度なフラット面の平行出しアライメント ・重量物の微少な昇降 ・加圧機構部 など |
|---|---|
| URL | http://www.hephaist.co.jp/products/system_z2.html |
