アンプ内蔵レーザセンサ

Z-Lシリーズ

業界標準ピッチ25.4mmを採用したLED光源タイプ並のローコスト・アンプ内蔵レーザセンサ。あらゆる用途に対応するラインナップを用意し、しかも小型汎用光電センサではトップクラスの応答時間を実現しています。

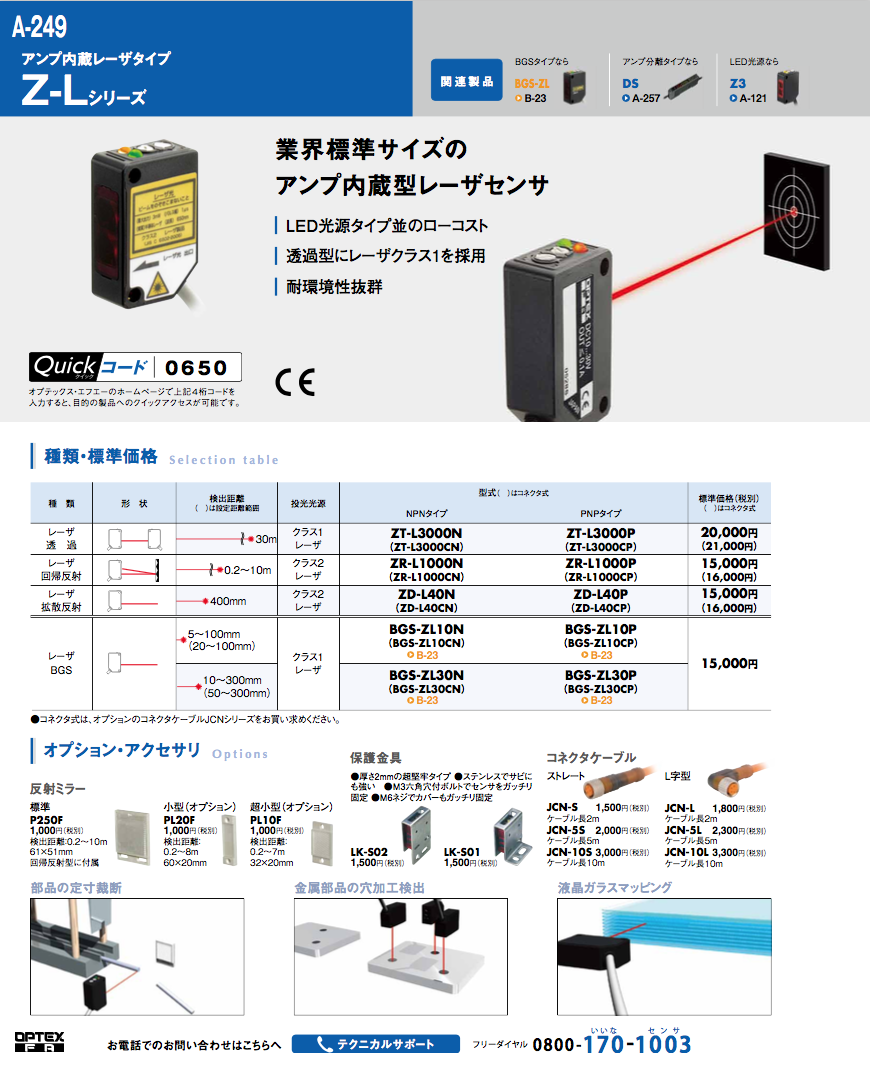

アンプ内蔵レーザセンサ Z-Lシリーズのダウンロード (1.4Mb)

アンプ内蔵レーザセンサの特長

スポット径は、距離400mmで約φ2mm(拡散反射型)。微小物体検出や高い繰り返し精度が要求されるアプリケーションに最適です。

レーザセンサではトップクラスの応答時間250μsを実現。ラインの高速化に余裕を持って対応します。

一体成形構造により、全機種IP67、耐衝撃性50Gを実現。多少の水がかかっても壊れることなく、振動のある場所でも使用可能です。

主な用途	・部品の定寸裁断・物流拠点での封筒通過検出・金属部品の穴加工検出・液晶ガラスマッピング
URL	http://www.optex-fa.jp/products/photo_sensor/laser/z_l/
検出距離	透過型:ZT-L3000□:30m 回帰反射型:ZR-L1000□:0.2～10m 拡散反射型:ZD-L40□:400mm
光源	赤色半導体レーザ
スポット径	透過型:ZT-L3000□:約φ2mm (距離2m・常温にて) 回帰反射型:ZR-L1000□:約φ2.5mm (距離2m・常温にて) 拡散反射型:ZD-L40□:約φ2mm※4(距離400mm・常温にて)
応答時間	250μs 以下
感度調整	1回転ボリウム
保護構造	IP67
