アンプ内蔵センサ 標準タイプ
Z3シリーズ
新・業界標準センサ

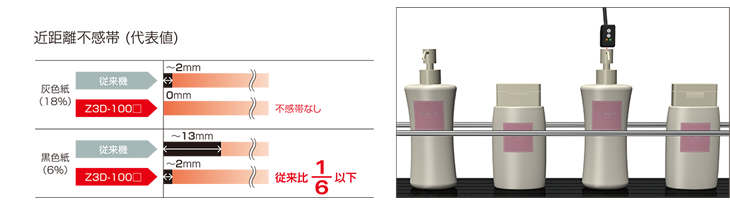

全世界で300万台以上の出荷台数を誇る汎用光電センサZ系シリーズの使いやすさを引き継ぎながら、検出能力の向上とさらなる低価格化を実現したアンプ内蔵光電センサ。ハイパワーLEDの搭載により、検出距離はクラス最長の25mを達成し、また受光量の余裕度も大幅に向上し、埃や粉塵などの影響を受けにくくなりました。拡散タイプでは、受光側の設計改善によりレンズ前面の不感帯を従来比1／6まで抑えることに成功。センサ直近に反射率の低いワークが来た場合でも、安定した検出が可能です。

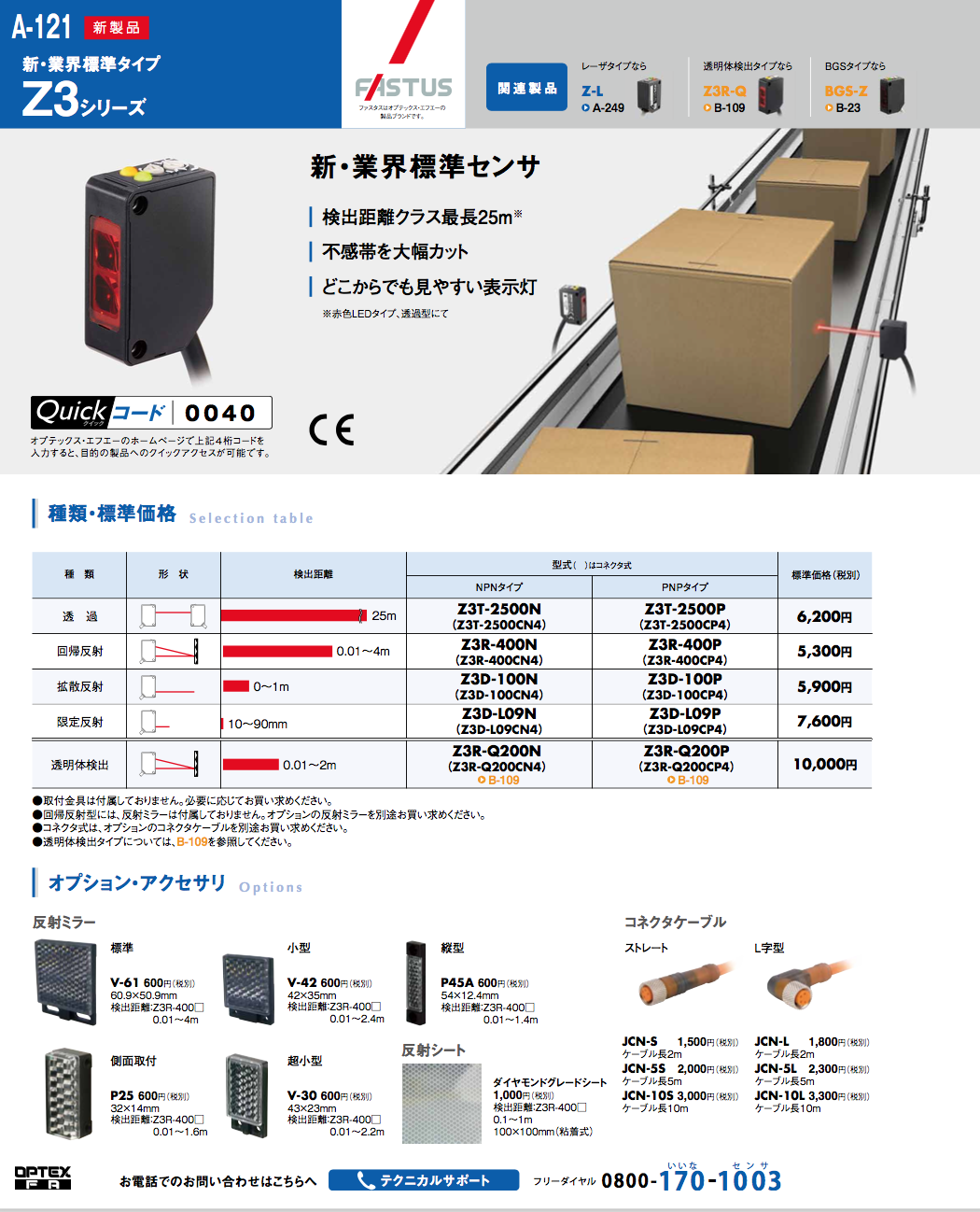

アンプ内蔵センサ Z3シリーズのダウンロード (1.7Mb)
世界から評価されるベーシックな光電センサ「Z」が進化
光電センサZ系シリーズは、全世界累計出荷台数300万台以上を誇ります。

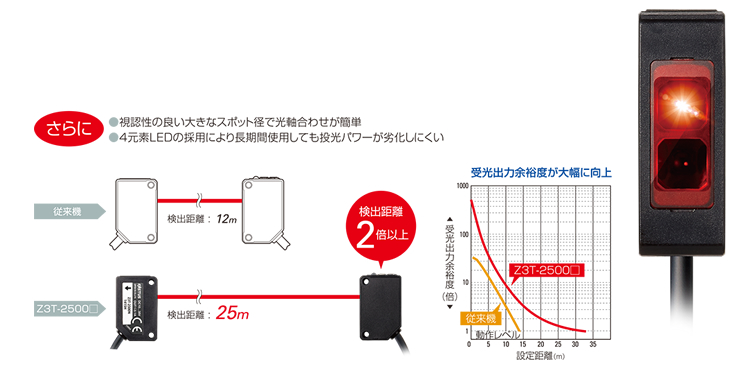

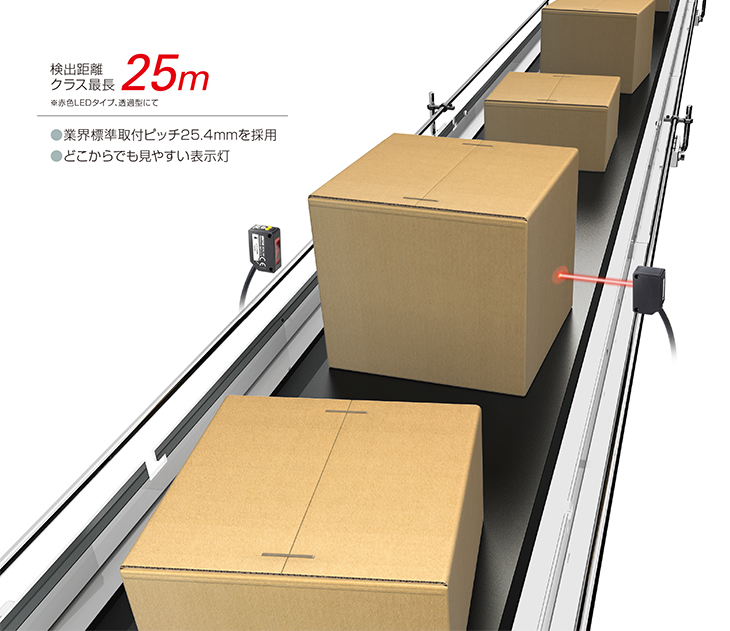

Z3シリーズは、「Zシリーズ」の使いやすさを引き継ぎながら、検出性能を格段に向上させ検出距離をクラス最長の25mを実現させたアンプ内蔵光電センサです。
汎用光電センサとして求められる性能、実用性、コストパフォーマンス、それらすべてを高い次元でクリアしています。
| 主な用途 | ・プラスチックケースの通過確認 ・木箱の通過検出 ・ペットボトルの通過検知 ・大型機械でのペットボトルはみ出し検出 ・振動するタイヤ搬送ラインでのはみ出し検出 ・自動倉庫でのはみ出し検出 |
|---|---|
| URL | http://www.optex-fa.jp/products/photo_sensor/amp/z3/ |
| 検出距離 | 透過型:Z3T-2500□:25m 回帰反射型:Z3R-400□:0.01～4m 拡散反射型:Z3D-100□:0～1m 限定反射型:Z3D-L09□:10～90mm 透明体検出:Z3R-Q200□:0.01～2m |
| 光源 | 4元素赤色LED、波長632nm |
| スポット径 | 透過型:Z3T-2500□:約φ1800㎜(距離25mにて) 回帰反射型:Z3R-400□:約φ280㎜(距離4mにて) 拡散反射型:Z3D-100□:約φ75㎜(距離1mにて) 限定反射型:Z3D-L09□:約φ8㎜(距離90mmにて) 透明体検出:Z3R-Q200□約φ140mm(距離2mにて) |
| 応答時間 | 500μs以下 |
| 感度調整 | 1回転ボリウム |
| 保護構造 | IP67 |
