LED照明コントローラ

OPPDシリーズ

従来比体積1／12(デジタル調光型)の小型LED照明コントローラ。サイズ:W48×H72×D30mm。業界初の外部点灯制御とPWMの完全同期が可能。

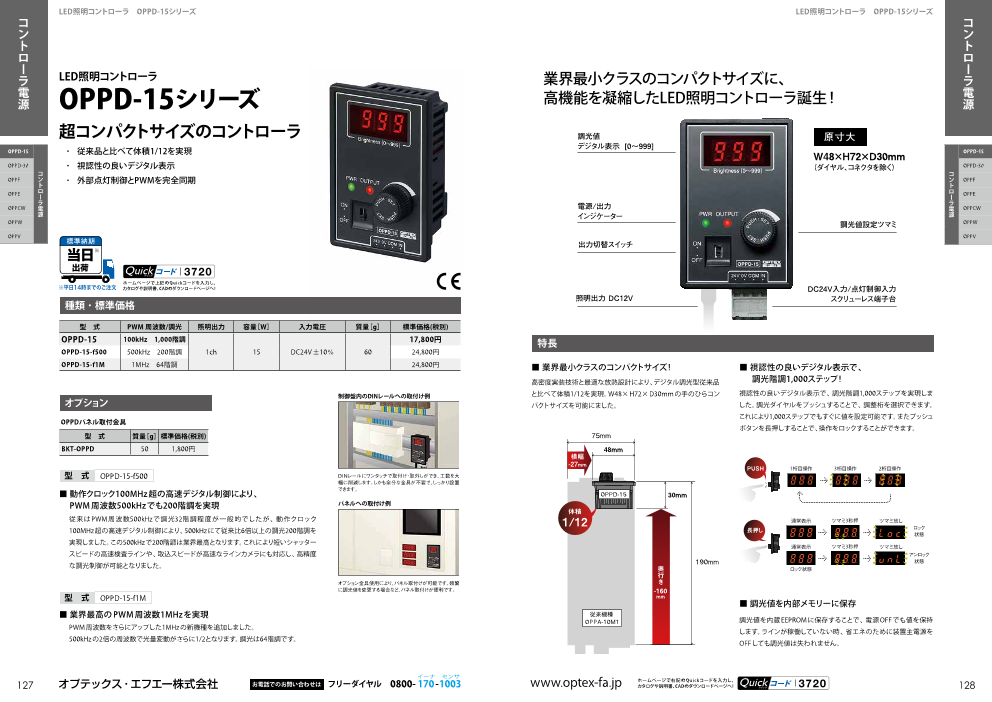

LED照明コントローラ OPPD-15シリーズのダウンロード (1.1Mb)

LED照明コントローラの特長

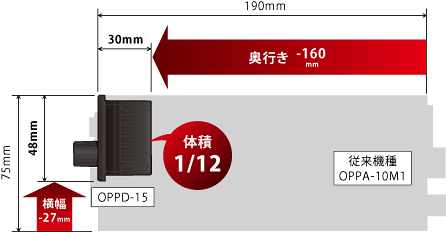

高密度実装技術と最適な放熱設計により、デジタル調光型従来品と比べて体積1/12を実現。W48×H72×D30mmの手のひらコンパクトサイズを可能にました。

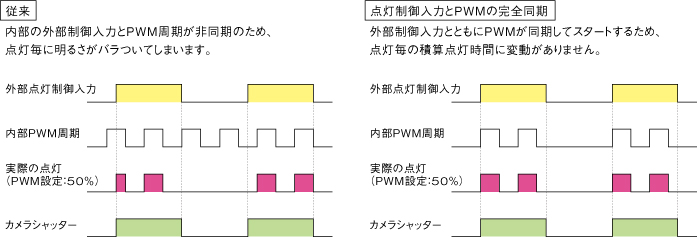

カメラの高速シャッター時でも、外部入力点灯を行うことで、点灯が同期し明るさ変動がなくなります。

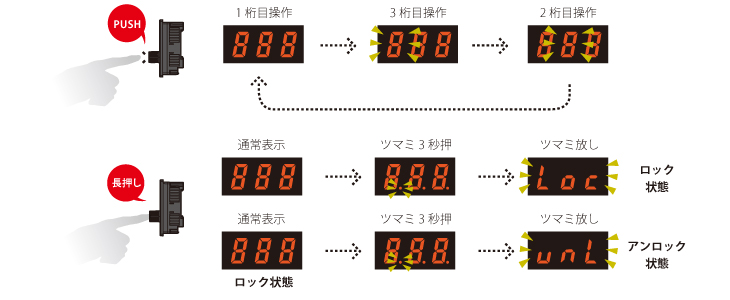

視認性の良いデジタル表示で、調光階調1,000ステップを実現しました。調光ツマミをプッシュすることで、調整桁を選択できます。これにより1,000ステップでもすぐに値を設定可能です。またプッシュボタンを長押しすることで、操作をロックすることができます。

URL	http://www.optex-fa.jp/products/light/oppd/
入力電圧	DC24V±10％
消費電流	Max. 0.9A
調光制御	OPPD-15:PWM調光方式周波数:100kHz 1,000ステップ OPPD-15-f500:PWM調光方式周波数:500kHz 200ステップ 5ステップの数値表示(0,5,10,15,…,995) OPPD-15-f1M:PWM調光方式　周波数:1MHz 64ステップ 15ステップの数値表示(0,15,30,45,…,990)
調光設定	スイッチ付ボリューム、7セグLED3桁表示
出力電圧	DC12V
外部制御入力	DC12〜30V ON電圧 : 8V以上、OFF電圧 : 1.7V以下、最大入力電圧30V、入力抵抗 : 3.9kΩ、絶縁
応答時間(typ.)	24V入力時　OFF→ON:18.5μs ON→OFF:65μs 12V入力時　OFF→ON:22.0μs ON→OFF:65μs
保護等級	IP40 (IEC 60529:1989/A1:1999+A2:2013)
