マルチカメラ画像センサ<計測>

MVS-EM-Rシリーズ

部品の計測や位置決めのアプリケーションに最適なマルチカメラ画像センサ

オプテックス・エフエー株式会社

サブピクセル処理で、1画素を1/64分割して測定！外寸、内寸、エッジ位置、エッジ数、エッジ間、センターピッチ等の計測に。

もっと見る閉じる

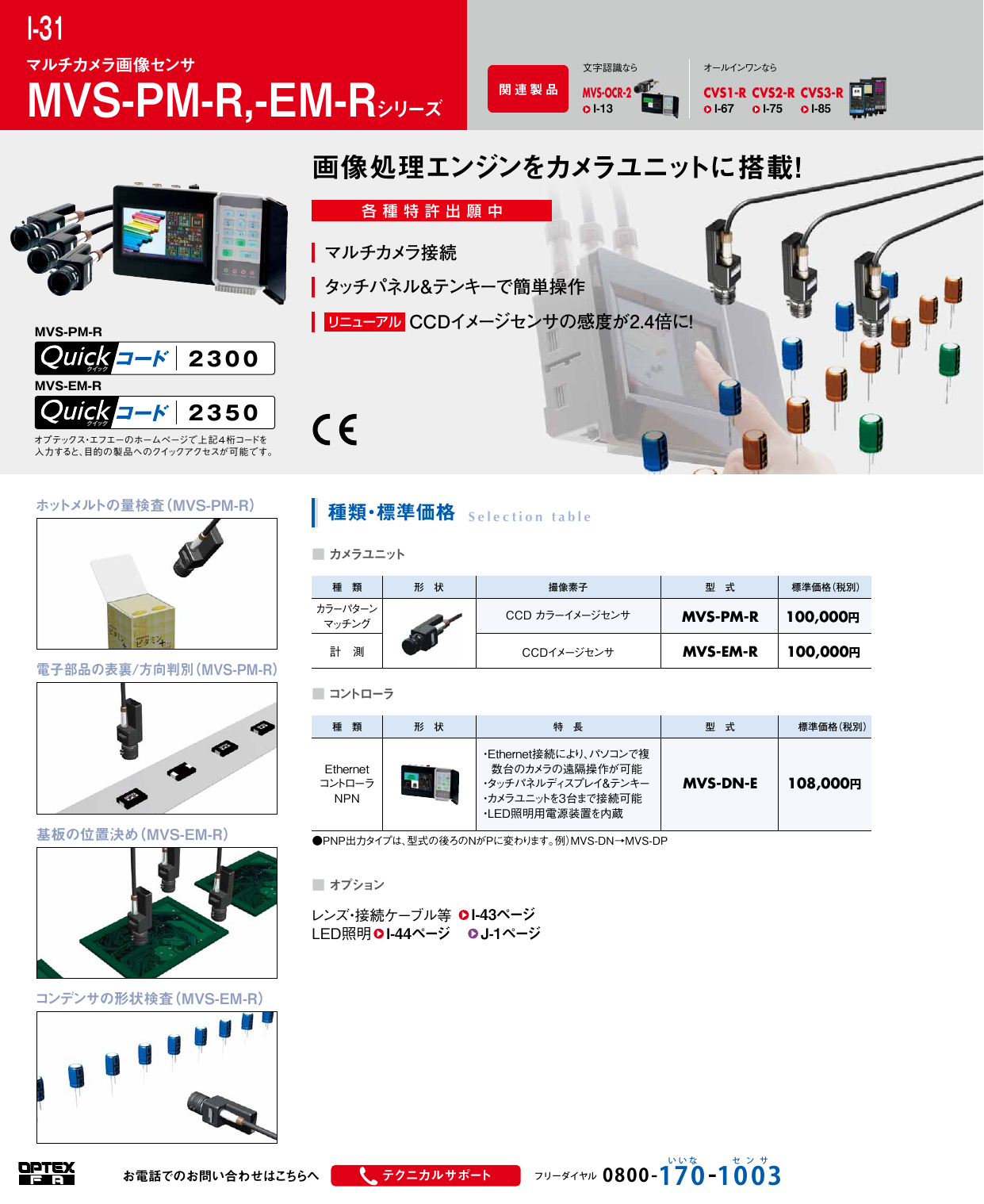

マルチカメラ画像センサ<計測> MVS-EM-Rシリーズ<パターンマッチング> MVS-PM-Rシリーズのダウンロード (7.7Mb)

お問い合わせ

マルチカメラ画像センサ<計測>の特長

独自開発CPU

新たにMVSシリーズのためだけに開発された画像処理エンジンOPTimum CPU Ver.5により、カメラユニットにCPUを搭載することに成功しました。これにより高感度CCDで撮影した画像を、高速・高精度に演算・処理することを実現しました。

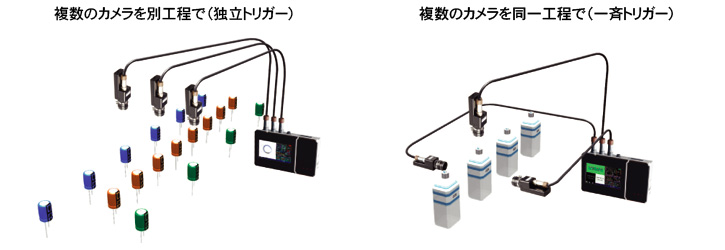

マルチカメラ接続＆3ch独立トリガ機能搭載

コントローラ1台にカメラユニットを3台まで接続可能。コントローラのコストはカメラユニット3台使用なら1台あたり1/3になり、ローコスト化に貢献します。しかもMVSシリーズでは、カメラユニットに画像処理エンジンを搭載しているので、3台接続しても処理速度が遅くなるようなことはないうえ、パターンマッチング用のMVS-PM-Rや計測用のMVS-EM-Rだけでなく、文字認識カメラのMVS-OCR-Rといった別機種のカメラユニットを混在させて接続することも可能です。また、各カメラユニットに同期信号を個別に入力できる3ch独立トリガー機能を搭載。それぞれ異なるタイミングで撮影することも、一斉に撮影することも可能です。

ローコスト化

コントローラにタッチパネル、モニタ、テンキーがビルトインされているだけでなく、照明用の電源も内蔵。配線や取付の問題を解消しただけでなく、ローコスト化にも大きく貢献します。

マルチカメラ画像センサ<計測>の情報・製品仕様

主な用途	・ホットメルトの量検査・カムの形状検査・基板の位置決め・コンデンサの形状検査
URL	http://www.optex-fa.jp/products/vision/mvs_em/
解像度	512×512画素(インターレース処理により内部では512×256)
有効画素サイズ	3.34×3.27mm(水平×垂直)
レンズマウント	CSマウント(Cマウント変換アダプタ付属)
通信インターフェース	LVDS(100Mbps)コントローラ間専用　最長10m
