オールインワン画像センサ パターンマッチング&色面積タイプ
CVS2-Rシリーズ
色判別にもパターンマッチングにも使用可能な画像センサ

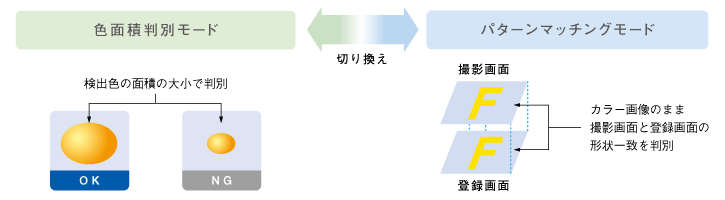

色と形を同時判別。さらに検出用途が拡大したオールインワンの画像センサ。

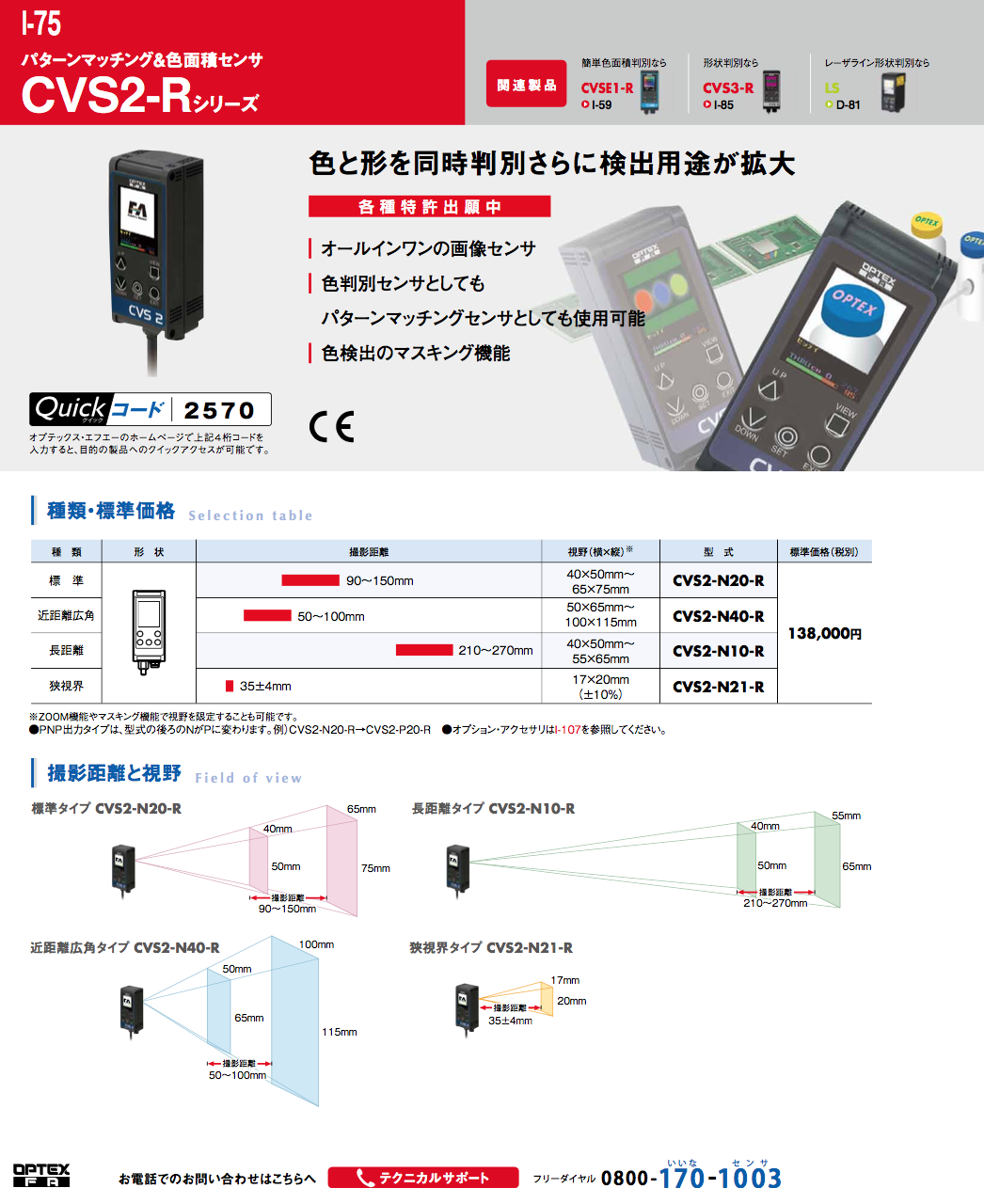

パターンマッチング＆色面積センサ CVS2-Rシリーズのダウンロード (2.8Mb)
| 主な用途 | ・即席めんのフタの異種混入検知 ・複数色のダンボールのマーク検知 ・LEDの点灯・配列確認 ・ワイヤーハーネスの誤配列 ・電子部品のバッドマーク ・溶接の継ぎ目検出 |
|---|---|
| URL | http://www.optex-fa.jp/products/vision/cvs2_r/ |
| 撮影距離(撮影範囲) | CVS2-N20-R:90～150mm(40×50～65×75mm) CVS2-N10-R:210～270mm(40×50～55×65mm) CVS2-N40-R:50～100mm(50×65～100×115mm) CVS2-N21-R:35±4mm(17×20mm［±10%］) |
| 解像度 | 設定項目RESOLUTN 0:208×236、1:160×236、2:112×236、3:64×236 |
| 応答時間 | 【パターンマッチングモード】 9.6/14.7/20.7/26.6ms(標準解像度) 5.0/8.4/11.9/15.2ms(倍速解像度) 【色面積判別モード】 4.0～26.2ms |
| 光 源 | 白色LED 12個 |
関連カタログ
オールインワン画像センサ パターンマッチング&色面積タイプの関連カタログ
パターンマッチング＆色面積センサ CVS2-Rシリーズ
