高性能マルチレーザ変位センサ
CD5シリーズ
高精度、安定性、操作性を高次元で融合したレーザ変位センサ
光学式変位センサの欠点を克服するために開発された高信頼性エンジンにより、高分解能・リニアリティ、多様なワークにおける測定安定性を実現した高精度レーザ変位センサ。

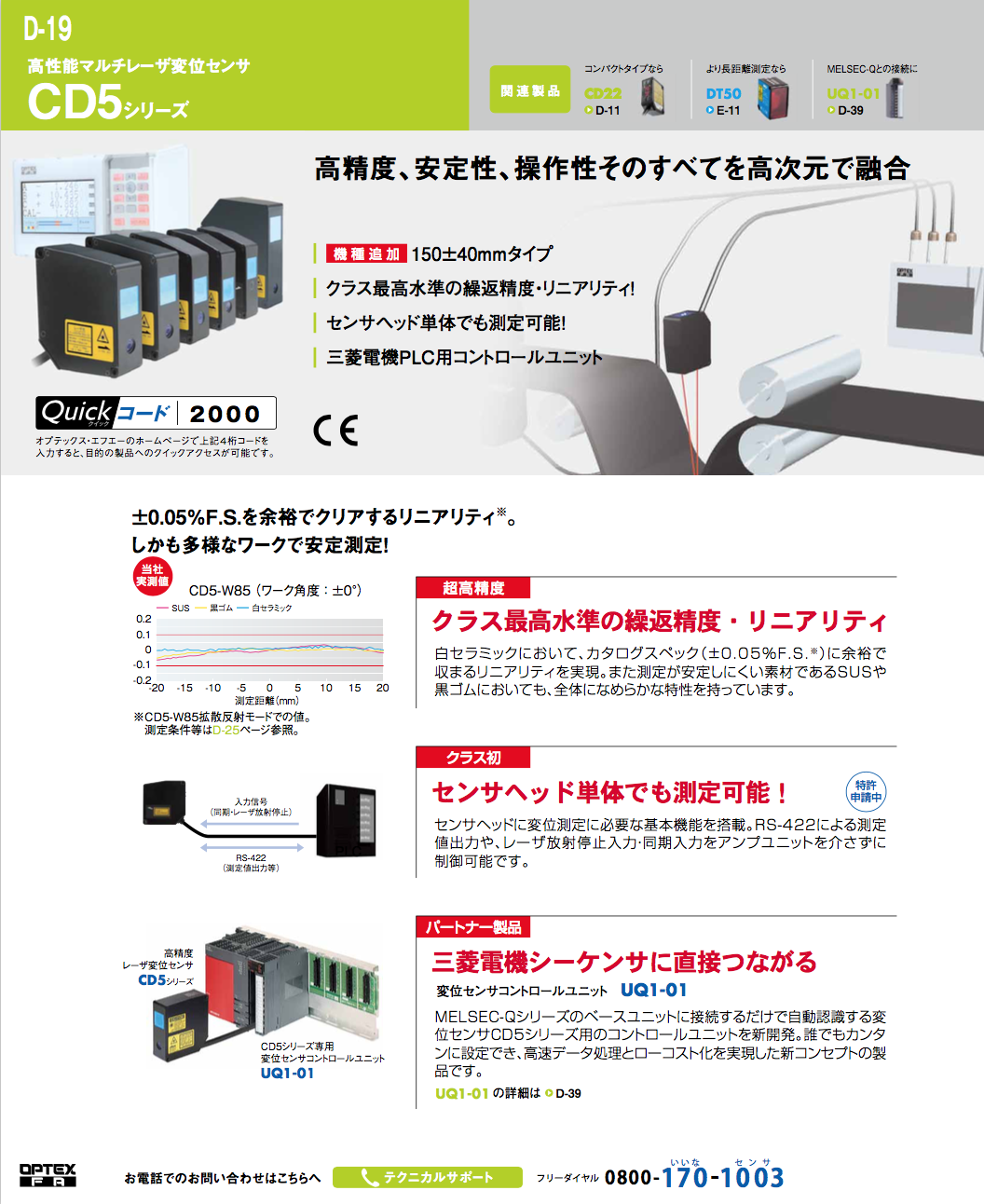

高性能マルチレーザ変位センサ CD5シリーズのダウンロード (2.8Mb)

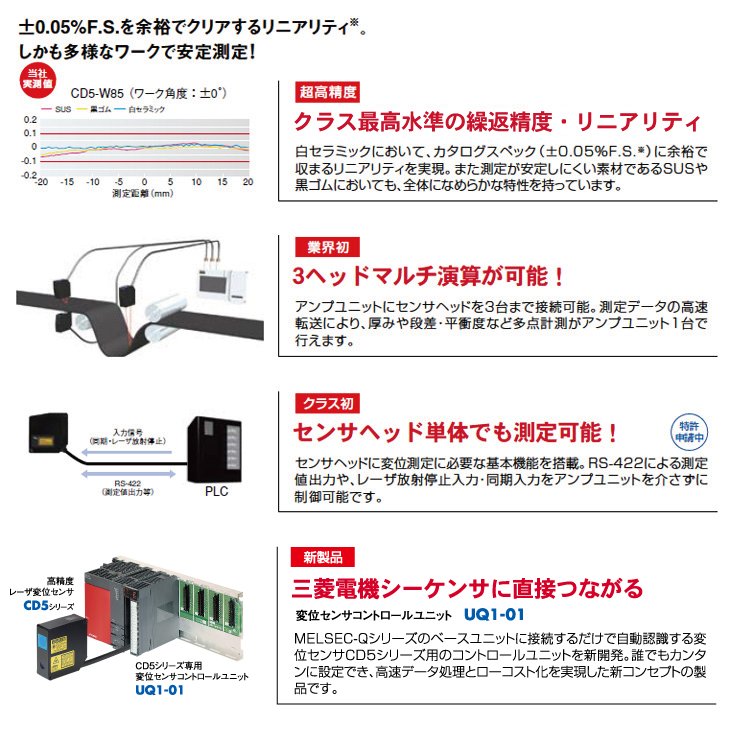

クラス最高水準の繰返精度・リニアリティ
白セラミックにおいて、カタログスペック(±0.05%F.S.)に余裕で収まるリニアリティを実現。また測定が安定しにくい素材であるSUSや黒ゴムにおいても、全体になめらかな特性を持っています。
センサヘッド単体でも測定可能
センサヘッドに変位測定に必要な基本機能を搭載。RS-422による測定値出力や、レーザー放射停止入力、同期入力をアンプユニットを介さずに制御可能です。
| 主な用途 | ・ガラスの厚み測定(正反射) ・基板の反り測定(拡散反射) ・ディスペンサノズル制御(正反射) ・シール剤の塗布量測定(拡散反射) ・太陽電池基板厚み測定(正反射) ・シート材のループ制御(拡散反射) ・鋼板の傾き量測定(拡散反射) ・薄板コイルの径測定(拡散反射) |
|---|---|
| URL | http://www.optex-fa.jp/products/dsp_sensor/cd5/ |
| 測定範囲 | ■CD5-L□25 ・正反射:25±1mm(±0.08％F.S.[F.S.＝2mm］) ■CD5-□30 ・拡散反射:30±5mm(±0.08％F.S.[F.S.＝10mm］) ・正反射:26.1±2.5mm(±0.08％F.S.[F.S.＝5mm］) ■CD5-□85 ・拡散反射:85±20mm(±0.05％F.S.[F.S.＝40mm］) ・正反射:82.3±10mm(±0.08％F.S.[F.S.＝20mm］) ■CD5-□150 ・拡散反射:150±40mm(±0.05%F.S.[F.S.=80mm］) ■CD5-W350 ・拡散反射:350±100mm(±0.08％F.S.[F.S.＝200mm］) ■CD5-W500 ・拡散反射:500±200mm(±0.08％F.S.[F.S.＝400mm］) ■CD5-W2000 ・拡散反射:2000±500mm(±0.1％F.S.[F.S.＝1000mm］) |
| 光源 | 赤色半導体レーザ |
| 繰返精度 | ■CD5-L□25 ・正反射:0.02μm ■CD5-□30 ・拡散反射:0.2μm ・正反射:0.1μm ■CD5-□85 ・拡散反射:1μm ・正反射:0.5μm ■CD5-□150 ・拡散反射:2μm ■CD5-W350 ・拡散反射:5μm ■CD5-W500 ・拡散反射:10μm ■CD5-W2000 ・拡散反射:30μm |
| サンプリング周期 | 100μs / 200μs / 400μs / 800μs / 1600μs / 3200μs / AUTO |
