レーザ,標準BGSセンサ

BGS-ZL,BGS-Zシリーズ

検出距離100mmタイプと300mmタイプをラインナップした、業界標準サイズの距離設定型(BGS)センサ。低応差で高精度段差判別が可能。

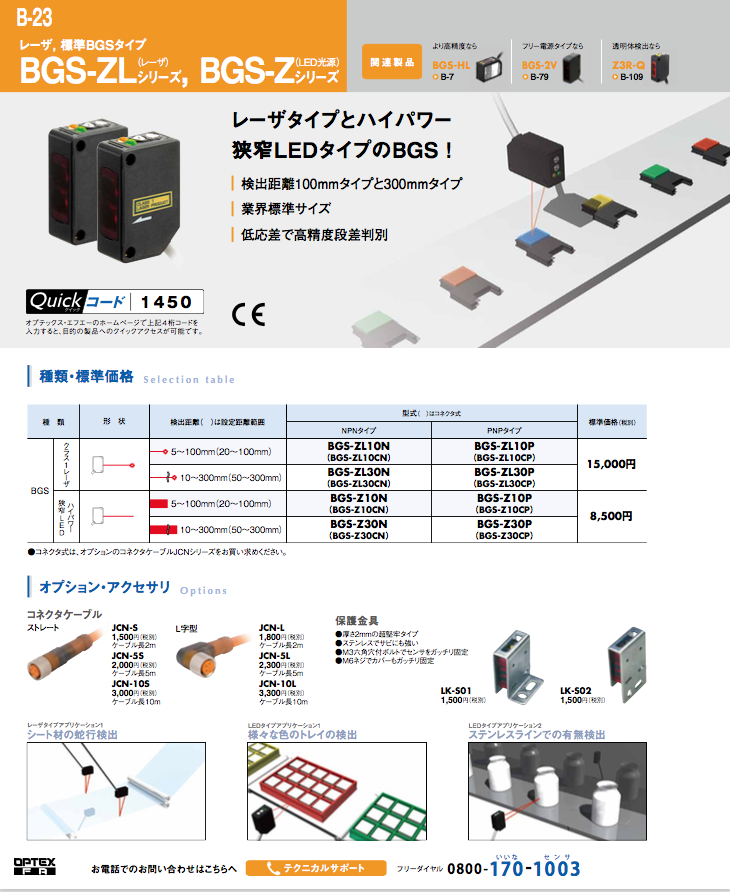

レーザ,標準BGSタイプ BGS-ZL/BGS-Zシリーズのダウンロード (1.2Mb)

レーザ,標準BGSセンサの特長

レーザタイプ(レーザ放射停止入力を装備)

レーザタイプのスポット径は、距離100mmでφ1mm(短距離タイプ)。微小物体検出や高い繰り返し精度が要求されるアプリケーションに最適です。また、作業者の眼の保護が不要な安全なクラス1レーザです。
※米国FDA規格では、クラスⅡに分類されます。

ハイパワー狭窄LEDを光源に採用。LED光にもかかわらず、明るい現場でもスポット光がはっきり視認できるので、従来のどの機種よりも検出位置の確認が容易になりました。

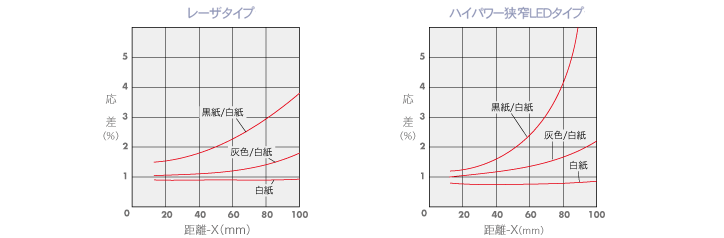

検出距離100mmの短距離タイプで、低応差≦3%を実現。微小段差判別に威力を発揮します。

主な用途	・シート材の蛇行検出・インデックステーブルの樹脂部品有無検出・様々な色のトレイの検出・ステンレスラインでの有無検出
URL	http://www.optex-fa.jp/products/photo_sensor/bgs/bgs_zl/
検出距離	【レーザ】短距離型:5～100mm 中距離型:10～300mm 【LED】短距離型:5～100mm 中距離型:10～300mm
光源	赤色半導体レーザ/赤色LED
スポット径	【レーザ】短距離型:約φ1mm(距離100mm・常温にて) 中距離型:約φ1.5mm(距離300mm・常温にて) 【LED】短距離型:約φ10mm(距離100mm) 中距離型:約φ30mm(距離300mm)
応答時間	【レーザ】 250μs以下【LED】 500μs以下
感度調整	4回転エンドレスボリウム
