プリント基板用端子台(パワー用)‐LUF10.00ｍｍピッチシリーズ

LUF10.00

レバー式クランプでシンプルな作業性と高い安定性を提供

パワーエレクトロニクスの分野では現在、コストは下げながら機能は最大限にすることが求められています。そのためパワーエレクトロニクスのデバイスはシンプルな作業性と高い機能性を両立させなければなりません。そのためこうしたデバイスに使用されるコネクタは、壊れにくく安全で素早く作業可能なものが求められるのです。LUF パワー用端子台はこうした要求に、レバーを使用したPUSH IN 接続や600V の大電圧に対応する設計(UL 準拠) で応えます。

もっと見る閉じる

お問い合わせ

プリント基板用端子台(パワー用)‐LUF10.00ｍｍピッチシリーズの特長

16mm²の電線に対応するPUSH IN接続

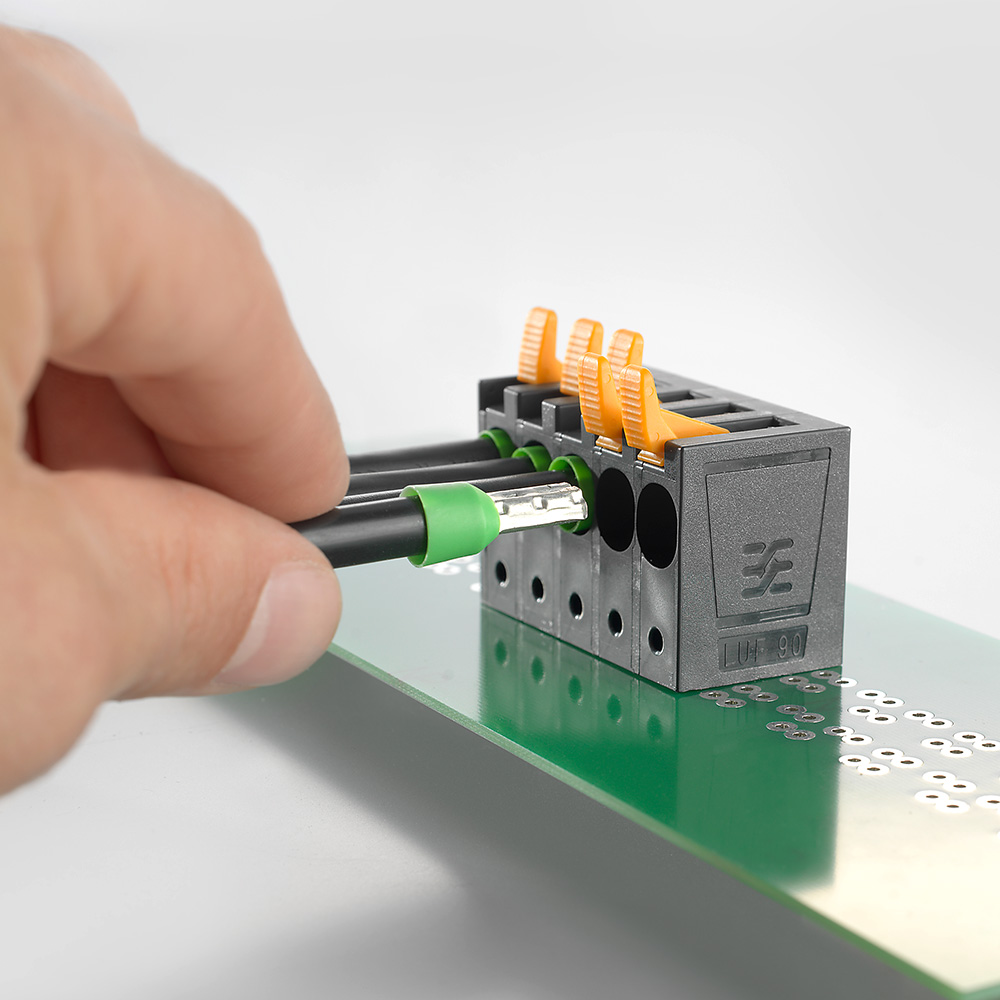

PUSH IN接続方式により、単線もしくは先端処理済電線なら、直接接続クランプに差し込むだけで結線が完了します。

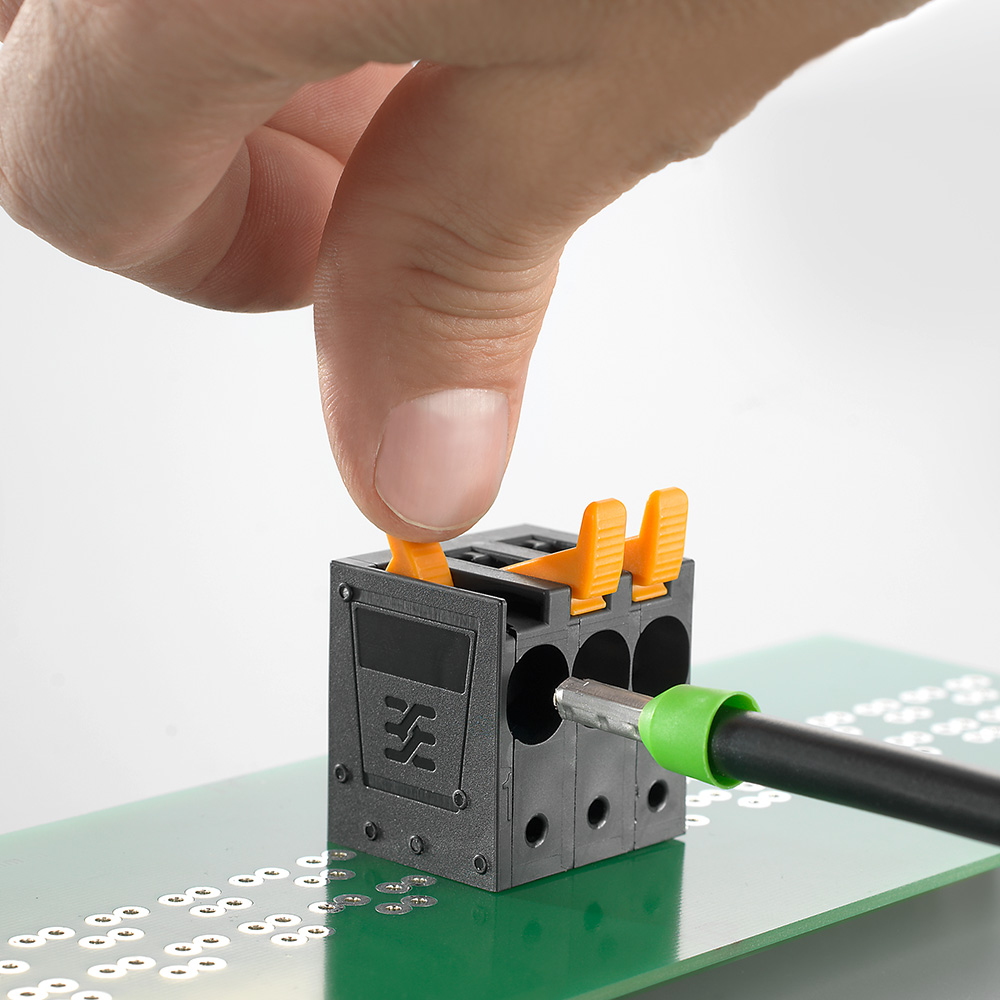

レバーで簡単な配線作業

強い力や特別な工具は必要無く、レバーを指もしくはドライバーで押すだけで接続クランプを開口出来ます。

600Vに対応(UL1059準拠）

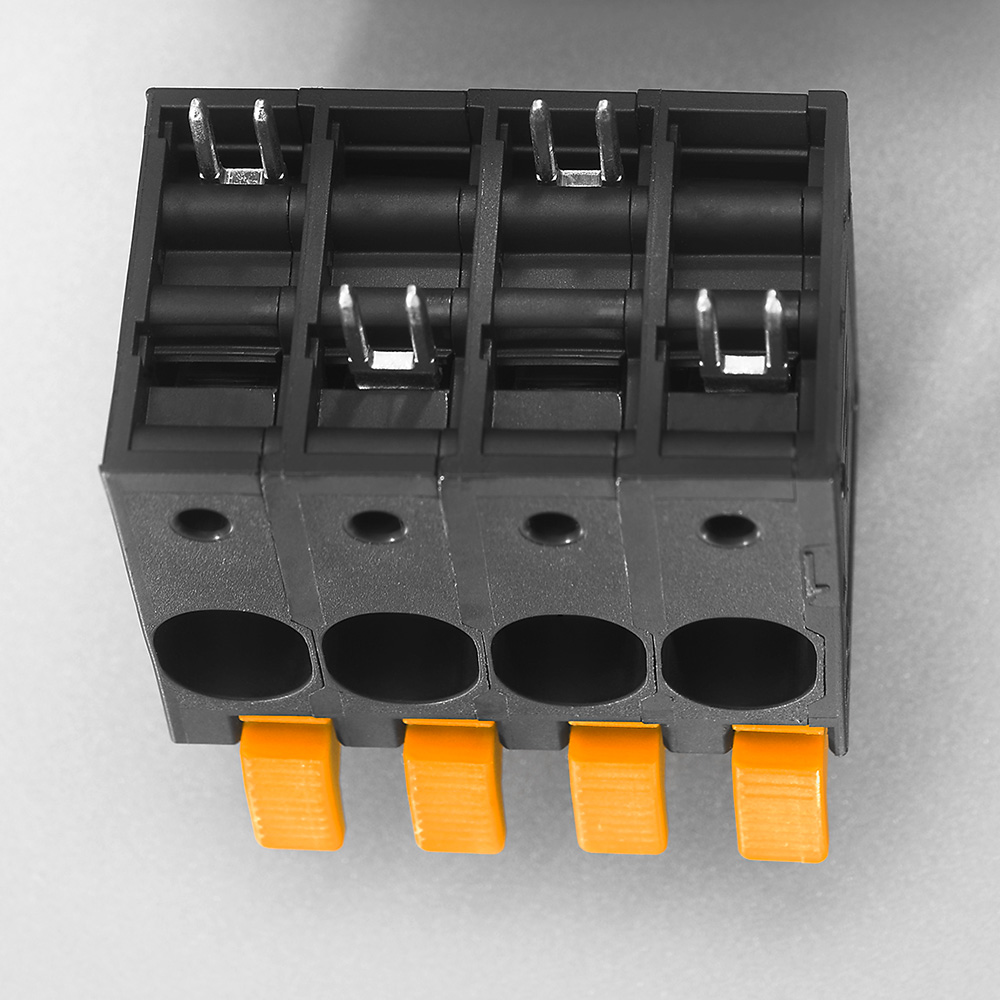

LUF10.00/.../90Vは半田ピンをV字に配列することによりUL1059に準拠。定格600Vに対応します。

プリント基板用端子台(パワー用)‐LUF10.00ｍｍピッチシリーズの情報・製品仕様

主な用途	太陽光発電用インバータの入出力ユニットや、サーボドライバ&インバータ、無線基地局の電源供給ユニット
URL	http://www.weidmuller.co.jp/pcb_solution/LUF10.00.html
