NC裁断機P-CAM100C/120C/160C/180C
P-CAM100C/120C/160C/180C
裁断エリアが選べる、産業用資材に対応した新型NC裁断機（自動裁断機）
島精機製作所のNC裁断機（自動裁断機）P-CAM100C/120C/160C/180Cはシート状のCFRPやGFRPのプリプレグなどの裁断に最適です。裁断方式は超音波振動機構のカッター、直刃カッター、レシプロ式ナイフから選択頂けます。溶着素材への裁断にも対応し、ゴム・皮革・フレキシブルコンテナバッグ・テント素材・ガラス繊維・雨具・革靴・スポーツ用品などの裁断を最大20mmの積層厚まで対応。モーター制御による高さ・深さ調整によりカッターの長寿命化を図り、さらに防油・防塵に対応し、カッターの自動洗浄、二度切り防止機能や専用裁断ブラシなど最新鋭の機能を搭載。いずれの裁断幅の場合でも裁断長は最短で880mmのコンパクトサイズから対応。裁断用途に合わせて延長し、裁断エリアをカスタマイズできます。裁断データの読み出しにはオプションでバーコード入力にも対応しており、裁断データの入力ミスがなくなり、作業性が向上します。納入の際は、分割納入も可能なため、容易に搬入や設置ができます。設計CADシステムSDS-ONE APEX3との組み合わせで、自動車・航空機・産業資材など様々な業界で一貫した生産システムを構築いただけます。
◆高精度なカッティングヘッド
CADデータで裁断することで、型を必要とせず、複雑な形状も裁断可能です。さらに研磨方式を見直すことで、より精度の高い裁断が可能となりました。
◆ヘッド高さ制御
吸引時の生地厚の高さを自動で認識し、最適なヘッド高さで裁断と生地押さえの制御をおこなうことで裁断精度向上や裁断効率アップになります。
◆二度切り防止機能
パーツが隣り合う2つのラインを裁断する場合は、片方のラインのみを裁断することが可能です。また、この処理を自動化することでデータの編集時間を短縮できます。
◆安全装置
停止スイッチを4角に採用し、Yビームにはセーフティバー、一時停止などの安全装置が標準で装備されているため、安心して操作がおこなえます。
◆プロジェクター（オプション）
裁断データのパターン配置をP-CAM上の生地に投射する装置。これにより生地のひずみが確認できます。パターンの再配置や本革の裁断が可能になります。
◆バーコード対応（オプション）
ファイル名をバーコード化した場合、従来ならば手動でおこなう裁断データの選択をバーコードにより瞬時に読み取ることができます。

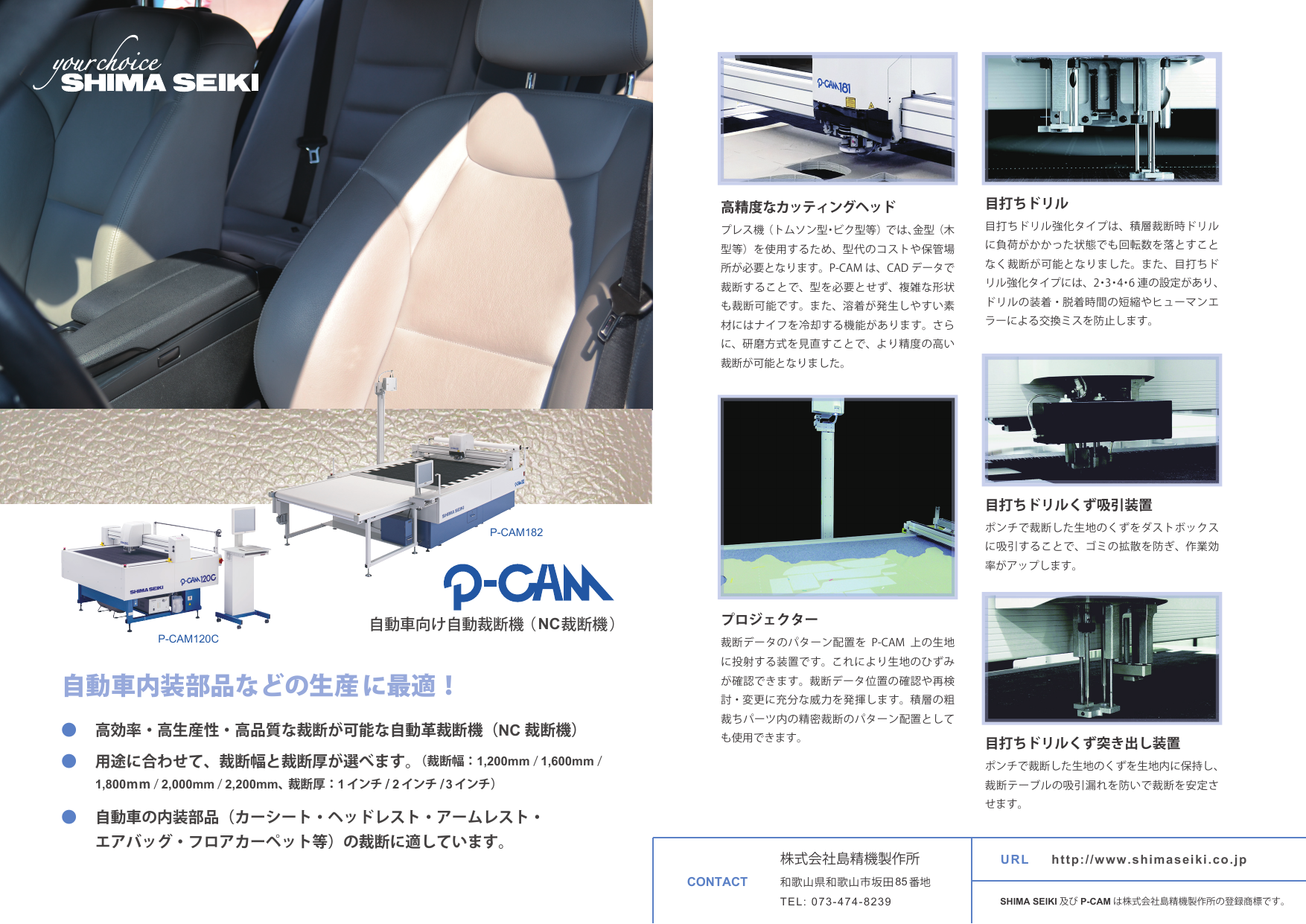

自動車業界向け！自動裁断機P-CAM120C、積層式自動裁断機P-CAMシリーズのダウンロード (2.3Mb)

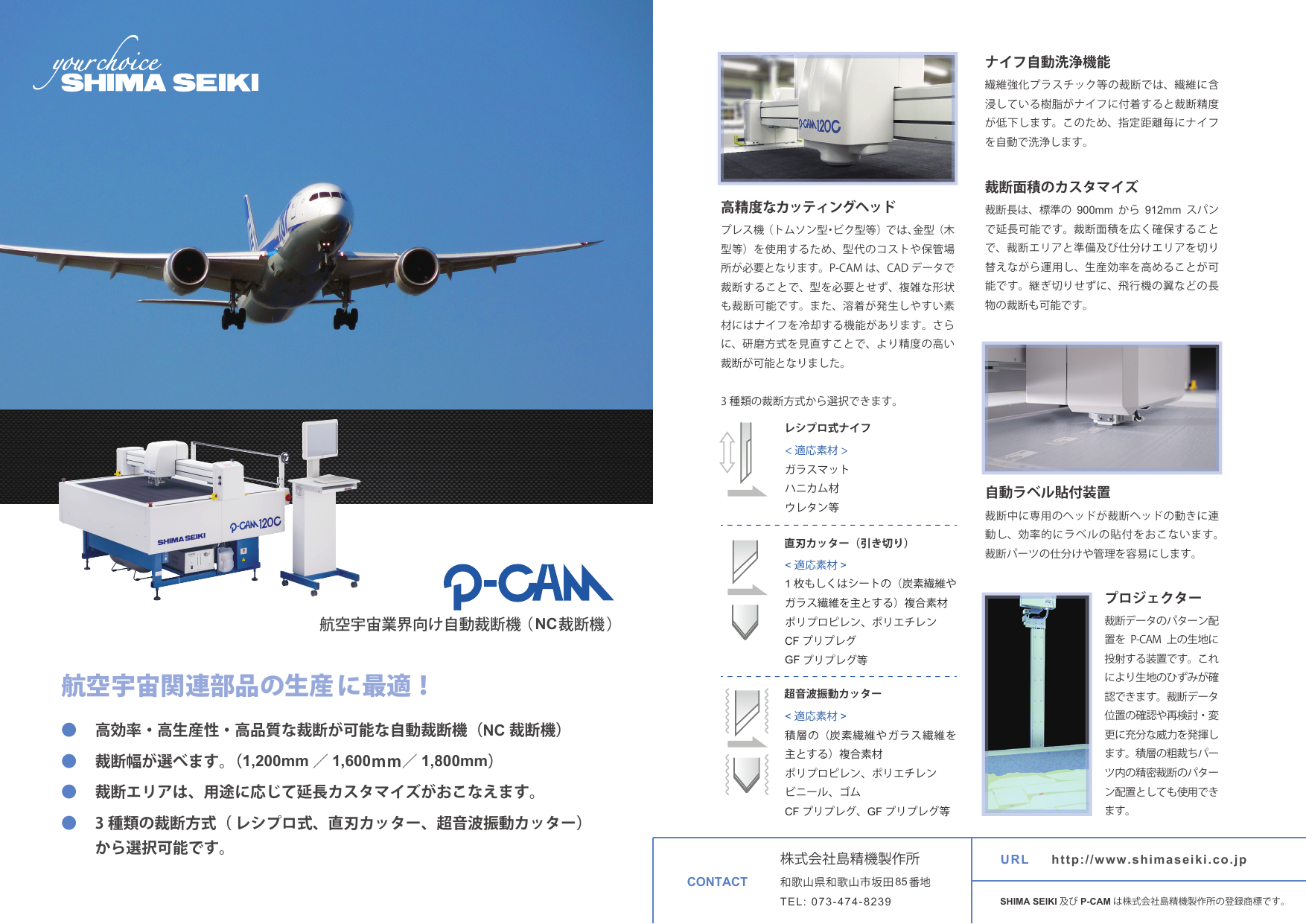

航空宇宙業界向け！自動裁断機P-CAM120Cのダウンロード (1.5Mb)

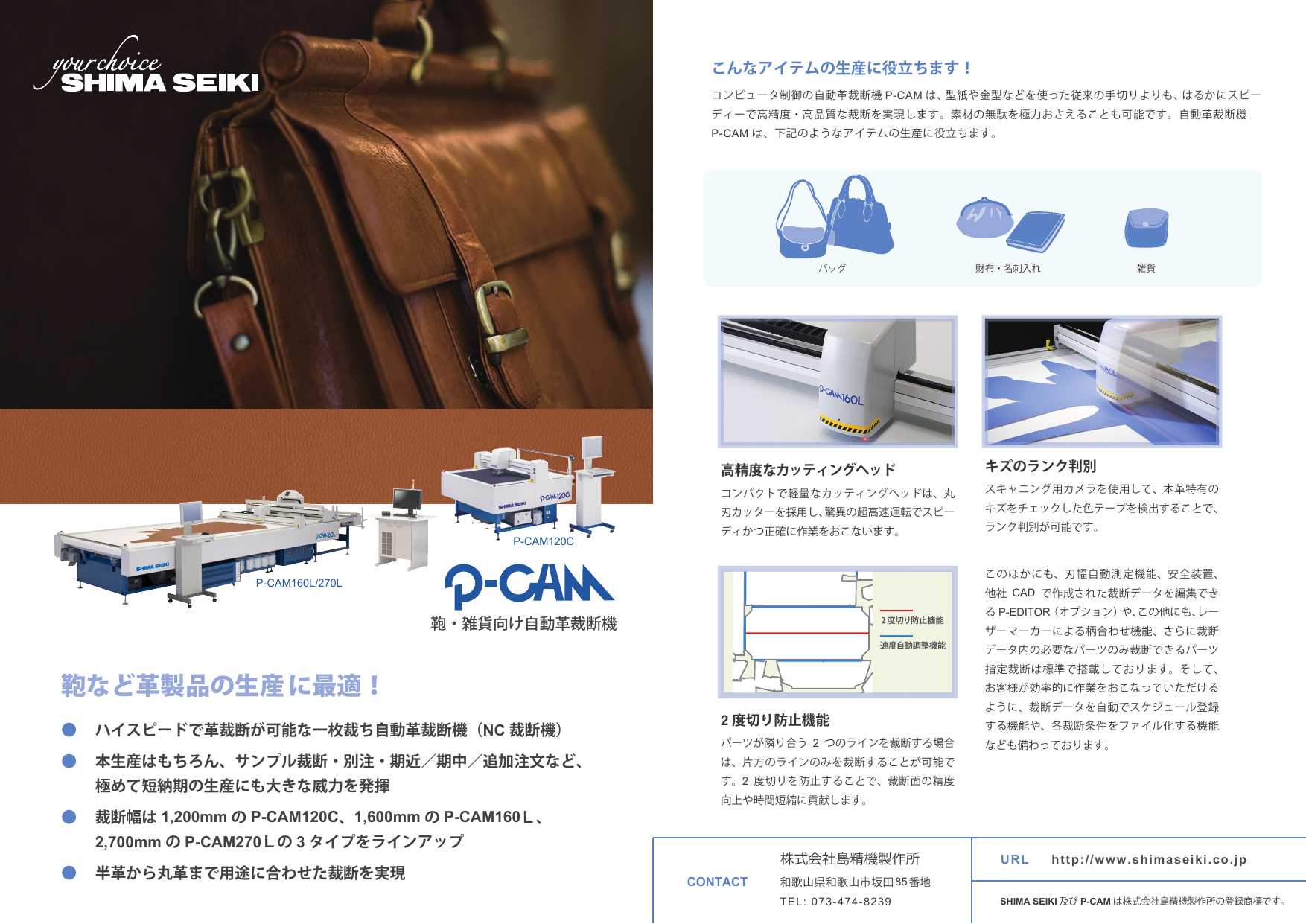

鞄・雑貨向け革製品の生産に最適！自動革裁断機P-CAM160L/270L、P-CAM120Cのダウンロード (1.4Mb)

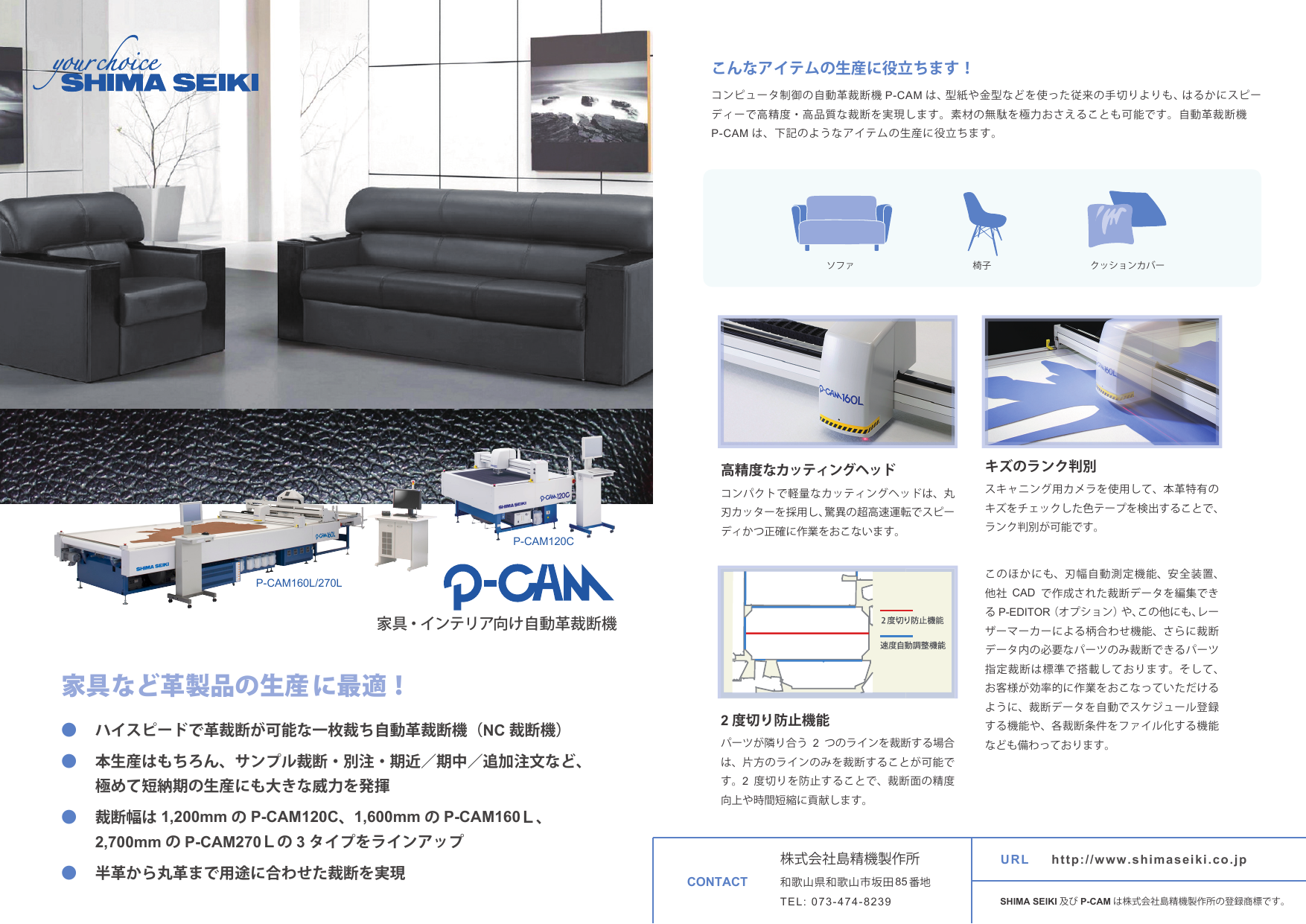

家具・インテリア向け革製品の生産に最適！自動革裁断機P-CAM160L/270L、P-CAM120Cのダウンロード (1.3Mb)

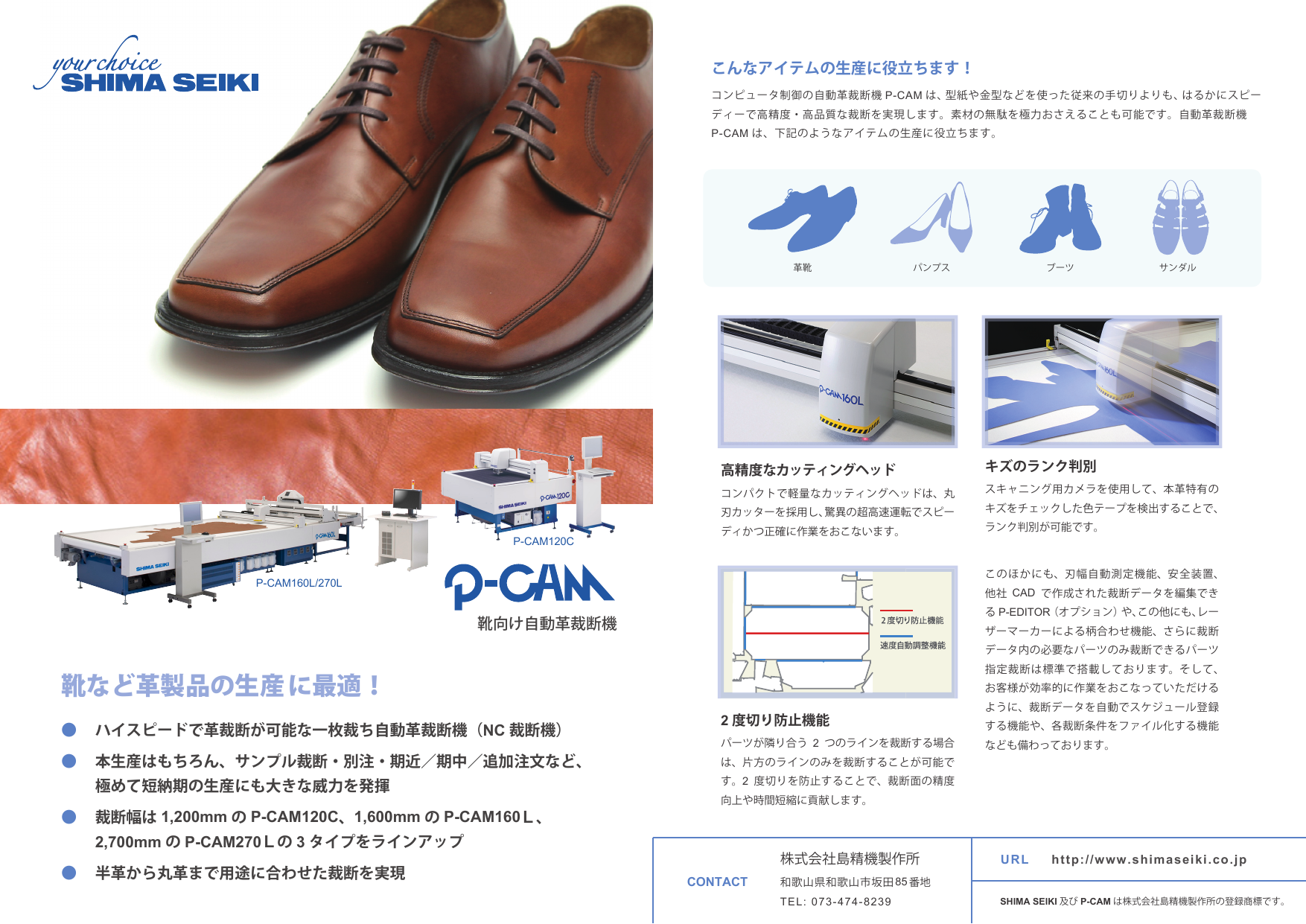

靴向け革製品の生産に最適！自動革裁断機P-CAM160L/270L、P-CAM120Cのダウンロード (1.2Mb)

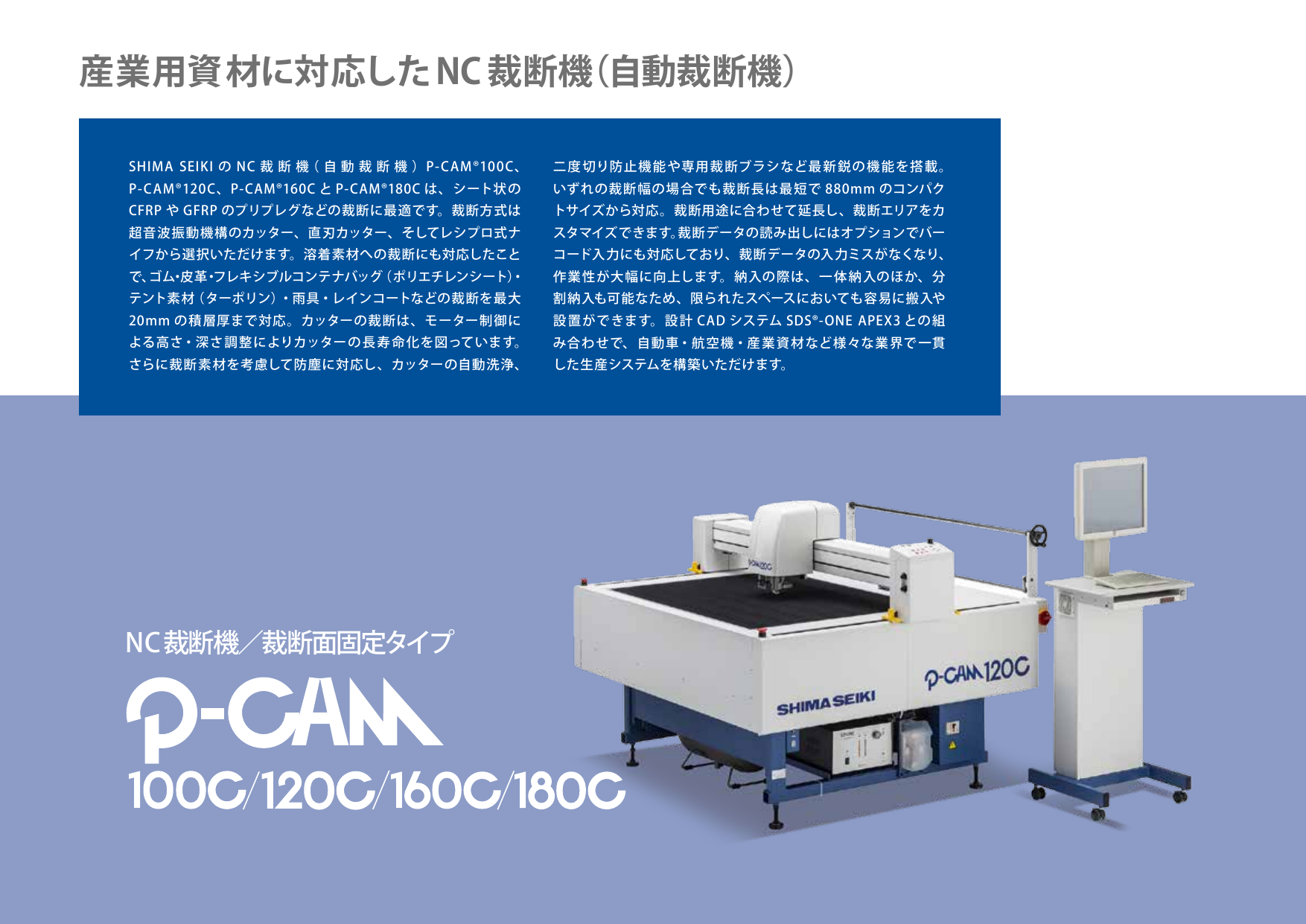

産業資材用自動裁断機（NC裁断機）P-CAM100C/120C/160C/180Cのダウンロード (604.3Kb)
| 主な用途 | 自動車の内装部品（カーシート・ヘッドレスト・アームレスト・エアバッグ・フロアカーペット等）、CFRP・GFRPのプリプレグなど炭素繊維複合材料や産業資材（アラミド繊維、ポリエチレン繊維、ハニカムコア、不織布、フィルター、フェルトなど）、ゴム、皮革、フレキシブルコンテナバッグ（ポリエチレンシート）、テント素材（ターポリン）、ガラス繊維、雨具、レインコート、アパレル、ワークウェア、縫製メーカー、ニットメーカーや家具関連などに適した高生産性をお届けします。 |
|---|---|
| URL | http://www.shimaseiki.co.jp/product/cadcam/carbon/pcam120c/ |
