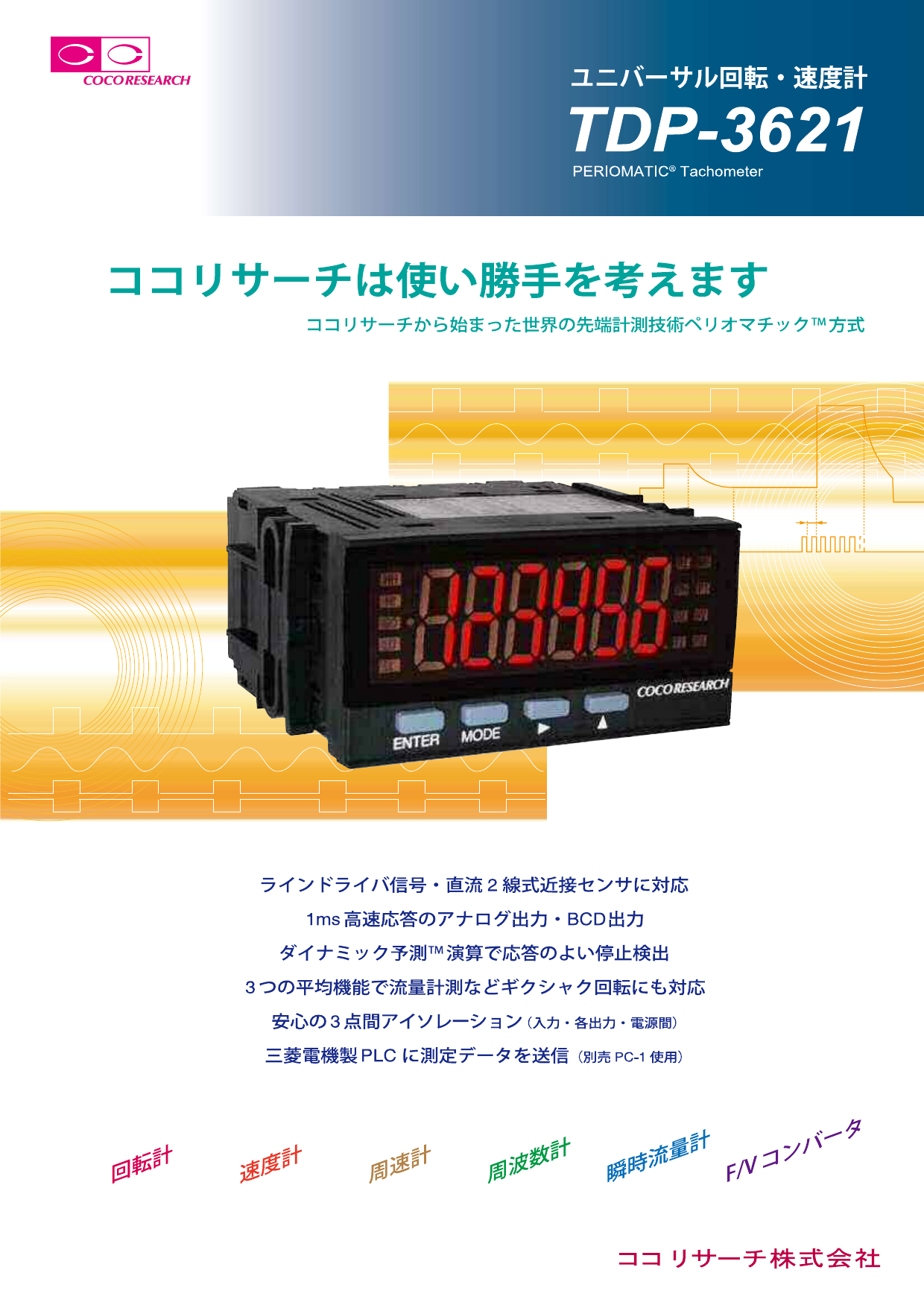

ユニバーサル回転・速度計

TDP-3621

PLCとつながるユニバーサル回転・速度計

デジタル回転計では最速の1ms更新のBCD出力により、測定データをPLCに入力できます。
● プロトコルコンバータPC-1（別売）を使用し、三菱電機製PLC（Aシリーズ，Qシリーズ，FXシリーズ）に、プログラムレスで測定データを書き込めます。
● アナログ出力(0～10V，0～5V，1～5V，4～20mA)は内部設定により選択でき、16bitの分解能があり、高機能F/Vコンバータとしてもご利用いただけます。

【標準仕様】
■バラエティ豊富な入力信号
オープンコレクタ（NPN，PNP可）、AC（ゼロクロス）信号、TTL、モータドライバや直流2線式近接センサ、ラインドライバ信号も受けられる平衡型入力も装備。

■広範囲・高精度計測
入力周波数6mHz～500kHzの広範囲をレンジ切替なしで計測。任意の表示数値や出力を簡単に設定できるレイトマチックTM機能と、ギクシャク回転にも応答よく対応する分周（1～999）、移動平均（1～8）などの平均化機能を搭載。

■2色LED表示
2色（赤・緑色）7セグメントLEDで、表示色を選択できます。またレイトマチックTM機能により、Hz・rpm・l/hなどの単位換算表示が可能です。

■安心のアイソレーション
入力－各出力－電源間は、互いにすべて絶縁され、アース電位の浮動によるノイズの影響もなく、安心してご使用になれます。

【オプション】
■RS-485通信（オプション型式　S,CS,PS,TSタイプ）
RS-485通信により、内部設定値の変更や測定データを取り出せます。
プロトコルコンバータ（PC-1）を使い、三菱電機製PLC（Aシリーズ，Qシリーズ，FXシリーズ）にプログラムレスで測定データを送信できます。

■BCD出力
オープンコレクタまたはTTLレベルのBCD出力により、測定データを1ms（最速の設定時）毎に出力でき、PLCの入力にも適しています。

■アナログ出力＋RS-232C通信
アナログ出力は0～10V，0～5V，1～5V，4～20mAの中から選択できます。すべてのレンジにおいて16bitの分解能があり、1ms（最速の設定時）毎に更新されます。
RS-232C通信機能（内部設定値変更、測定データ出力）を搭載し、入力周波数、レイトマチックTM機能による表示などの設定値変更、測定データ出力などにご利用いただけます。

■コンパレータ出力
設定により、3点(HH/HI/GO,HI/GO/LO,GO/LO/LLより選択)の判定比較結果（コンパレータ出力）を1ms（最速の設定時）毎に取り出せます。
コンパレータ出力は、AC/DC両用のフォトモスリレーを採用し応答が速く、PLCの入力にも適しています。

もっと見る閉じる

ユニバーサル回転・速度計　 TDP-3621のダウンロード (1.8Mb)

お問い合わせ

ユニバーサル回転・速度計の情報・製品仕様

主な用途	回転計・速度計・周速計・周波数計・瞬時流量計・F/Vコンバータとして
