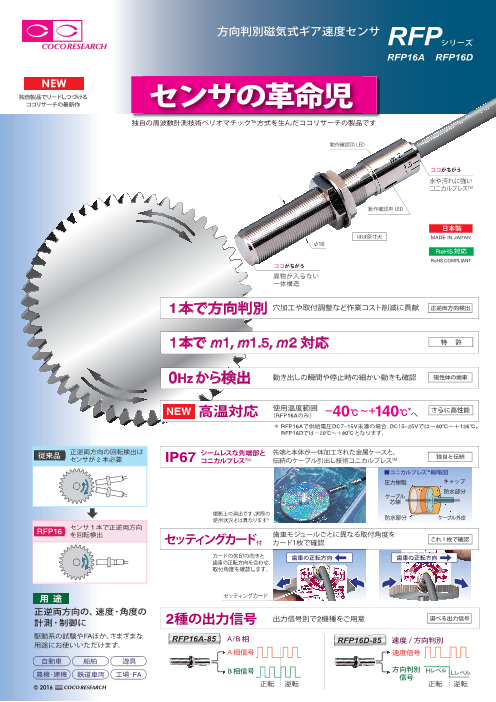

方向判別磁気式ギア速度センサ

RFP16A-85/RFP16D-85

これ1本で方向判別

【特許出願中】1本で正逆両方向を検出（*）。穴加工や取付調整など作業コストの削減に貢献。磁性体の歯車の回転を0Hzから検出、回転の動き出しや停止時の動きも細かく確認。通常のセンサと比べ使用本数も半減でき、取付けスペースも削減可能。
（*歯車m1、m1.5 およびm2に対応／インボリュート歯車検証済）

■ 1本で方向判別可能
1本で正逆両方向を検知。設置時の穴加工ほか、取付調整作業時間やコストの削減に貢献します。

■ 各種モジュールに対応可能
m1、m1.5、m2のインボリュート歯車に対応。設計自由度が高く、管理コストも低減できます。

■ 0Hzから計測可能
回転の動き出しや停止時の動きも細かく確認できます。
ホール素子で検出し、供給電源とほぼ同電位の電圧パルス信号を出力。0Hzから計測可能です。
出力回路は独自のセミオープンコレクタ方式を採用。プルアップが不要です。

■ 完全密閉型一体構造の金属ケース
センサ検出面は、完全密閉型一体構造の金属ケースで高い信頼性。
ケーブル引き出し部は「コニカルプレス」を採用し、水や油が付着する環境にも対応します。

■ 動作確認用LED
両側面にモニタ用LEDを備えており、検知対象を目視しながら動作状態を確認できます。

■ プラグコネクタ付きのRFP16A-85-P4M、RFP16D-85-P4Mをご用意
