２.５次元CAD/CAMシステム
ＣＡＭＣＯＲＥ ＥＸ
簡単操作の本格派！加工のノウハウを伝える
株式会社マーブル エンベデッドプロダクト事業本部 プロダクト事業部
「ＣＡＭＣＯＲＥ ＥＸ」は、３Ｄ ＣＡＤからの大容量データ（図面データ容量無制限）に対応して、スムーズに取り込むことが出来ます。また、図面と加工データを同一ファイル上で管理していますので、加工データ作成後に、加工条件/加工経路/工程順序等を変更する場合、従来の様に再度定義すること無く、必要な項目のみを変更するだけで新たなＮＣデータを作成する事が出来ます。
2.5次元CAD/CAMシステム CAMCORE EXのダウンロード (6.1Mb)
初心者でも簡単にできる操作性

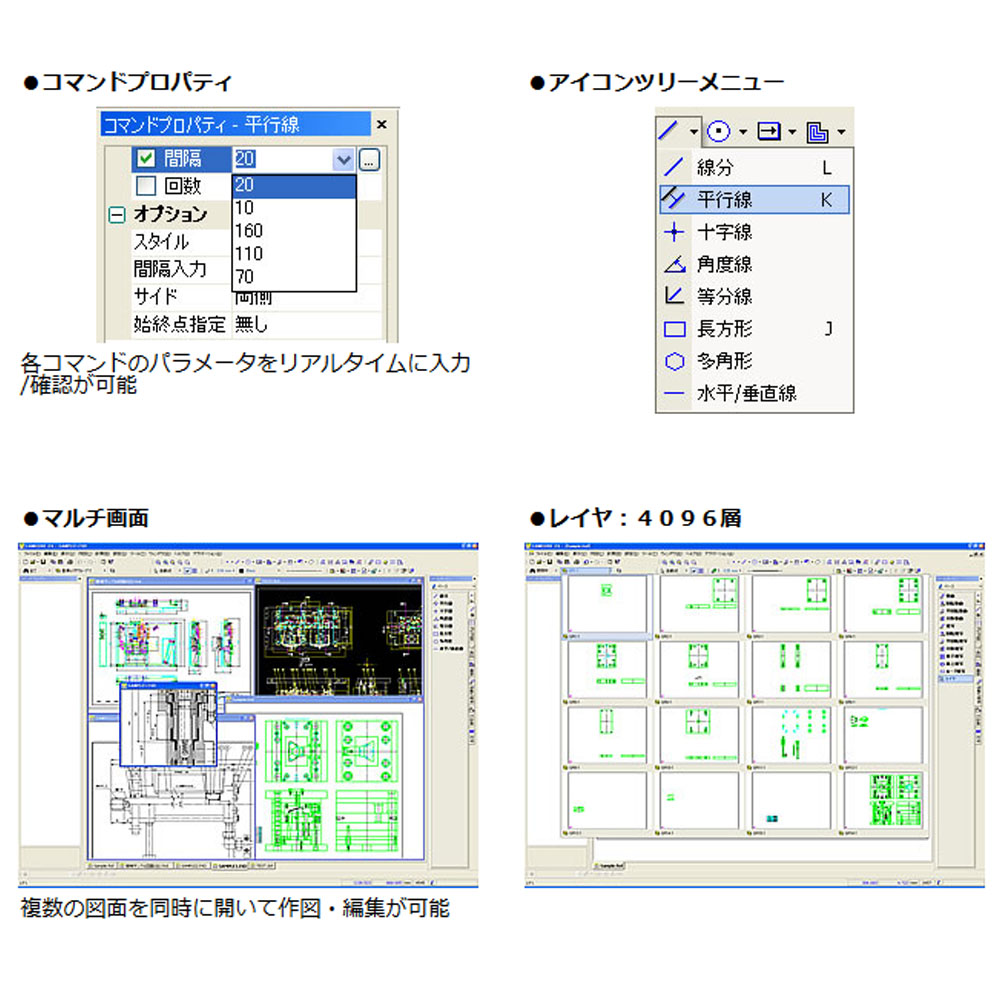

要素数無制限のベースモジュールでは、3Dモデルから展開して作られた大容量図面も問題なく取り込めて 作図・編集の作業が行えます。専用CADの高機能を実現し、CADSUPER FX/JX/SXやEASYDRAW・CAMCORE handy・DXF・DWGファイルをダイレクトに読み込み、書き出しが可能なため、設計・製造作業効率を飛躍的に 向上させるCAD機能です。
ミルモジュール
●シンプルなファイル管理

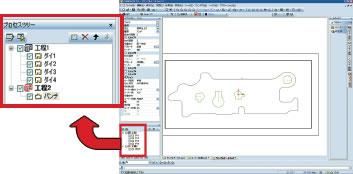

CADデータと加工工程（CLデータ）が、同一ファイルで管理できます。 工程履歴がプロセスツリーで表示され、工程順序が一目瞭然です。
●スマートな操作性
外周／内周自動認識機能により1クリックで自動的に島を認識することができます。
●テクニカルな加工出力
簡単な設定・オペレーションによって、切削効率を向上させるNCデータを生成する事ができます。
●フレキシブルな編集機能
●形状加工
画面上で加工したい形状を指定するだけで、NCデータを作成できます。要素にとらわれることなく、まったく自由なイメージで切削の定義を行うことができます。
任意の座標、または指定した要素を経路としてNCデータにします。定義の途中に右クリックメニューを選択して、経路と経路の間をZアップして、工具を早送り移動させる事もできます。

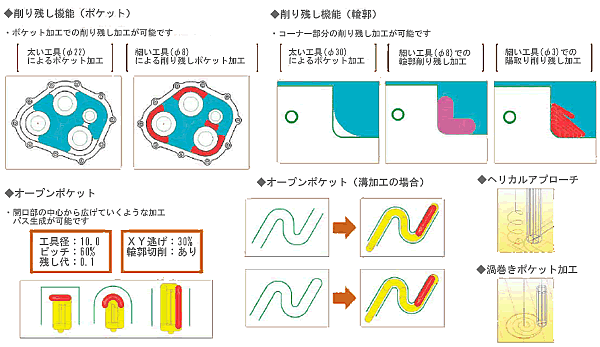

●ポケット加工
ポケット加工を簡単に定義できます。外周径路と内側に残す島を指定するだけで、オフセットパスによる領域切削データを自動生成します。
●干渉計算
工具半径＋XY残り代を考慮して、工具干渉が生じる狭い箇所へ入りこまないようにしたり、ループが交錯する場合は合成／分離したりします。
●径補正の有無
コマンドプロパティで径補正の有無が指定できます。
●輪郭加工
設定された形状に沿って、自動的に工具径補正が行われるため、工具径補正のないNC加工機でも、問題なく外部形状を仕上げます。
●穴加工
CADデータを参照しながら穴サイクルを選択し、複数の穴タイプを指定するだけで、工具交換回数を最適化した、穴加工NCデータを作成します。
穴サイクルのパターンを選択するだけで、以下のことができます。
・必要なパラメータを入力
・工具／固定サイクル／Z／P／Qなどを設定
・グルーピングで同一シンボル／円を自動認識
・穴を一括配置
単純ドリル（G01）、円領域（G02/03）、マクロコール（G66）も穴と同じように配置できます。
●トレース
加工定義を行ったら、すぐにツールパスのトレースが行えます。
図面を表示したままトレースが行えるので、削り込み／削り残しやアプローチの干渉チェックがビジュアルに行えます。
ツールパスの表示は工具中心、工具の縁取りや塗りつぶしの指定ができます。
●NC生成
加工定義しツールパスチェックを行ったら、工作機械を選択しNCを生成します。
ワイヤーモジュール
●シンプルなファイル管理
CADデータと加工工程（CLデータ）が、同一ファイルで管理できます。 工程履歴がプロセスツリーで表示され、工程順序が一目瞭然です。
●スマートな操作性
複数外形自動認識により、幾つものダイ・パンチ形状を一括認識することができます。
一括認識後、容易にアプローチ位置の変更をすることができます。
全周テーパ・部分テーパ指示も簡単にマウスの指示した方向につけることができます。
●テクニカルな加工出力
多彩なアプローチ指示、コーナー処理
●フレキシブルな編集機能
コマンドプロパティで、カット回数、カット方向、アプローチ種類、コーナー処理の 加工情報を編集して簡単に新しいＮＣデータが作成できます。
●多彩なシュミレーション機能
トレース機能で切落としをする順番を確認することができます。
ＮＣデータからツールパスを表示することができます。
●容易な条件設定
加工機、材質、加工条件ごとに電気条件を設定することができます。
| 主な用途 | 設計・製造 |
|---|---|
| URL | http://www.andor.co.jp/products/camcore_ex/index.html |
| 旋盤モジュール | ●シンプルなファイル管理 図形を囲むだけで、点／円（中心点）／シンボルの座標一覧を作成します。 ●スマートな操作性 点／円（中心点）／シンボル（基準点）の座標寸法線を作成します。 ＜サーチループ認識機能＞ 図形が離れている場合でもの図形を修正することなく延長交点を見つけ出して形状認識が可能とであります。 その為穴埋めの作図が不要となります。 ●フレキシブルな編集機能 ＜加工条件の定義変更＞ コマンドプロパティで工具条件、残り代、工具切り込み設定、アプローチ種類の加工情報の編集して簡単に新しいＮＣデータが作成できます。 ●テクニカルな加工出力 等高線、溝での荒加工で必要な範囲だけ加工定義する事が可能です。また工具の切り込み角により 削り残し部分を検出して別の工具で加工する事が出来ます。 ＜突き切り加工＞ ２点を指定するだけで突き切り加工の経路定義が出来ます。 ＜ねじ切り加工＞ ストレート、テーパーのねじ切り加工定義が出来ます。加工回数で指定した数だけ、自動計算で、切り込みピッチが計算されます。 ●多彩なパス出力 溝加工で加工の切削方向をパラメータ選択で決める事が出来ます。 溝加工で縦優先の場合溝の最終深さまで加工後に、次の溝に移動します。横優先ではステップ量を最大切り込みとして溝加工を行います。 ●容易な条件設定 チップとホルダーをパラメータ入力するだけで登録できそれらをバイトとして登録できます。 |
| 動作環境 | ●OS CAMサポート情報 [OS対応状況]を参照してください。 ●CPU Intel Core 1GHz 以上、または互換プロセッサ ●メモリ 512MB以上（推奨 1024MB以上） ●ハードディスク 500MB以上の空き容量 ●CD-ROM装置 必須 ●ディスプレイ解像度 1280×1024以上(推奨)、True Color ●入力装置 ホイール付マウス ●出力装置 プロッタ：アンドール製プロッタドライバ ●プリンタ Windows付属又は各メーカ提供Windows用ドライバ |
| ３Ｄゲートモジュール選択時の動作環境 | ●OS / CPU CAMCORE EX本体の動作環境に準ずる ●メモリ 1024MB以上 ●グラフィック OpenGL Ver1.4以上のアクセラレータ対応ボードを推奨 ●グラフィックメモリ 128MB以上 |
| 3Dゲートモジュール | 「３Ｄゲート」は CAMCORE EX 上で動作する３Ｄデータの有効活用を目的とした製品です。 主に、３Ｄデータを２Ｄ変換する際の手間を大幅に削減でき、２次元ＣＡＤ画面上で側面図や断面図の作成が可能なので、３Ｄデータに不慣れな方でも戸惑う事無くオペレーションできます。設計から製造まで幅広い分野で活用されている３Ｄデータの利点を、２次元ＣＡＤ／ＣＡＭに取り入れる事によって、新しい視点での工数削減が実現できます。 こんな方におススメ ◎３Ｄデータを扱った事は無いが、これから３Ｄデータでの受注を考えている方 ◎３Ｄデータを２Ｄ変換して図面を扱っている方 ◎３次元ＣＡＭの２次元加工パスに不満をお持ちの方 ◎３次元ＣＡＭと２次元ＣＡＭの使い分けを行っているが、データの受け渡しが手間だと 感じている方 ◎３Ｄデータは３次元ＣＡＭでパス生成を行うものだと思っている方 ●主な特徴 ・３ＤＣＡＤで信頼性の高い「Parasolidエンジン」を採用 ・多様なフォーマット「Parasolid、ACIS、IGES、STEP」に対応 ・３Ｄデータのダイレクト計測や印刷が可能 ・ＣＡＤ画面上で側面図、アイソメ図、断面図の作成が可能 ・２Ｄ変換は加工を意識した滑らかな円弧に変換 ・３ＤデータはＣＡＤ図面に埋め込まれる為、データの管理が楽 ●3Dビューの機能 ・３ＤＣＡＤで信頼性の高い「Parasolidエンジン」を採用 ・多様なフォーマット「Parasolid、ACIS、IGES、STEP」に対応 ・３Ｄデータのダイレクト計測や印刷が可能 ・ＣＡＤ画面上で側面図、アイソメ図、断面図の作成が可能 ・２Ｄ変換は加工を意識した滑らかな円弧に変換 ・３ＤデータはＣＡＤ図面に埋め込まれる為、データの管理が楽 特定の面を投影基準面としたい場合でもマウスで面とエッジを指定するだけでの簡単オペレーション ●投影図の作成 ●断面線／断面図の作成 ●レイアウトの変更 ●加工を意識した滑らかな円弧補間 |
| 2.5Dオプション | ●等高線加工（荒取り） ３次元ＣＡＤ／ＣＡＭでモデリングしてＮＣデータを作成する程ではない一定Ｒのフィレット形状やテーバーがついたポケットの荒取り加工に効果的です。荒取りにおいては、1ループの基本形状と斜面形状を指定するだけで、分割ピッチがＺ方向に下がる一定のZ切込みでパスの生成されます。アプローチはポケット加工と同様に下穴加工、ヘリカルなどのZ進入が指定できます。また切削終了Ｚを追加したので必要な高さ（深さ）までの加工指定が可能となります。 ●等高線加工（仕上げ） 基本形状（XY平面）と斜面形状にするだけで、NCデータを生成します。アプローチ方法も多彩で、△アプローチ、Uアプローチ、ヘリカルアプローチに対応しています。 複数断面指示が可能です。 ●テーパー加工 上面形状と下面形状を指定し、あとはZの高さを指定するだけで、斜面の角度は自動的に計算され、NCデータを生成します。 ●スロープZ 断面形状（XY面、ZX面）を、斜面形状に沿ってNCデータを生成します。簡単なオペレーションで作成することができます。 ●スロープXY 基本形状（XY面、ZX面）を、斜面形状に沿ってNCデータを生成します。 |
| アドバンスコマンド | ●アドバンスコマンド 図形を囲むだけで、点／円（中心点）／シンボルの座標一覧を作成します。 ●座標寸法 点／円（中心点）／シンボル（基準点）の座標寸法線を作成します。 ●集計表 図形を囲むだけで、円／シンボルの集計表を作成します。 ●直行座標 点／円（中心点）／シンボル（基準点）の直交座標寸法線を作成します。 ●コーナー処理 指定の形状でコーナー処理をします。 ●円状配置 基準円上に指定の個数分の円を作図します。 ●円形補正 他社ＣＡＤとの変換誤差があった場合など、要素の端点座標の誤差や端点間の誤差、線分の角度(水平/垂直)の補正を簡単に行います。 ●へそ逃げ ヘソの逃がし形状を作成します。 ●原点記入 原点マーカを記入します。 ●板カム 正弦曲線、サイクロイド曲線、等速度曲線、変形正弦曲線、変形台数曲線に対応した板カムを作図することが可能です。 ●インボリュート歯車 歯車の種類として外歯、内歯、ラック形状に対応しております。転位係数、またぎ歯厚、オーバーピン寸法の係数を入力して歯車の作図を行い計算結果を表示確認することが可能です。 |
