光データ伝送装置【シリアルタイプ】
DMS-GF/HF

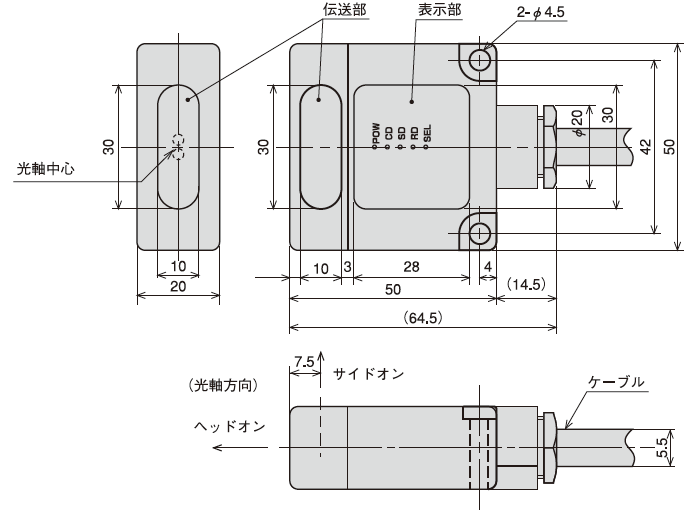

シリアルタイプの小型データ伝送装置
シリアル通信は、RS-232C/RS-422のI／Fの信号を光で空間伝送します。全二重双方向通信です。

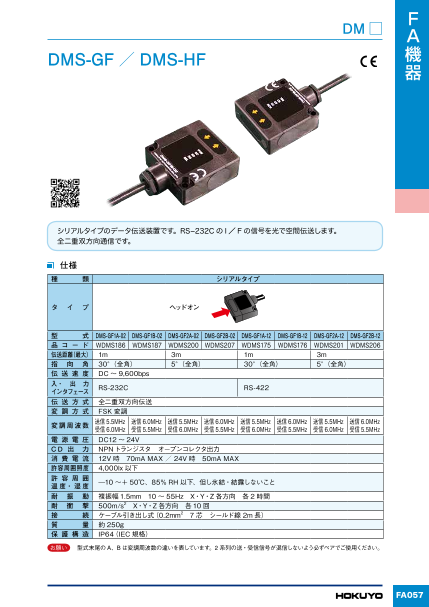

光データ伝送装置【シリアルタイプ】DMS-GF/HFのダウンロード (669.8Kb)
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=62 |
|---|---|
| オプション / アクセサリ | DMS－DM変換ブラケット 品コード：WZ00016 用途：DMの代替としてDMSをお使いの場合の取付変換ブラケットです。 |
| 形式/品コード | ○DMS-GF1A-02：WDMS186 ○DMS-GF1B-02：WDMS187 ○DMS-HF1A-02：WDMS188 ○DMS-HF1B-02：WDMS189 ○DMS-HF2A-02：WDMS172 ○DMS-HF2B-02：WDMS173 |
| 伝送距離（最大）【RS-232Cタイプ】 | ○DMS-GF1A-02：WDMS186：1m ○DMS-GF1B-02：WDMS187：1m ○DMS-HF1A-02：WDMS188：1m ○DMS-HF1B-02：WDMS189：1m ○DMS-HF2A-02：WDMS172：3m ○DMS-HF2B-02：WDMS173：3m |
| 指向角【RS-232Cタイプ】 | ○DMS-GF1A-02：WDMS186：30°（全角） ○DMS-GF1B-02：WDMS187：30°（全角） ○DMS-HF1A-02：WDMS188：30°（全角） ○DMS-HF1B-02：WDMS189：30°（全角） ○DMS-HF2A-02：WDMS172：5°（全角） ○DMS-HF2B-02：WDMS173：5°（全角） |
| 伝送速度【RS-232Cタイプ】 | DC～9,600bps |
| 入・出力インタフェース【RS-232Cタイプ】 | RS-232C |
| 伝送方式【RS-232Cタイプ】 | 全二重双方向伝送 |
| 変調方式【RS-232Cタイプ】 | FSK変調 |
| 変調周波数【RS-232Cタイプ】 | ○DMS-GF1A-02：WDMS186：送信5.5MHz 受信6.0MHz ○DMS-GF1B-02：WDMS187：送信6.0MHz 受信5.5MHz ○DMS-HF1A-02：WDMS188：送信5.5MHz 受信6.0MHz ○DMS-HF1B-02：WDMS189：送信6.0MHz 受信5.5MHz ○DMS-HF2A-02：WDMS172：送信5.5MHz 受信6.0MHz ○DMS-HF2B-02：WDMS173：送信6.0MHz 受信5.5MHz |
| 電源電圧【RS-232Cタイプ】 | DC12-24V |
| C D 出力【RS-232Cタイプ】 | NPNトランジスタ オープンコレクタ出力 |
| 消費電流【RS-232Cタイプ】 | 12V時70mA MAX / 24V時50mA MAX |
| 許容周囲照度【RS-232Cタイプ】 | 4,000lx以下、ただし氷結・結露しないこと |
| 許容周囲 温度・湿度【RS-232Cタイプ】 | −10～＋50℃、85％RH以下 |
| 耐振動【RS-232Cタイプ】 | 複振幅1.5mm 10～55Hz X、Y、Z各方向 各2時間 |
| 耐衝撃【RS-232Cタイプ】 | 500m／s2 X、Y、Z各方向 各10回 |

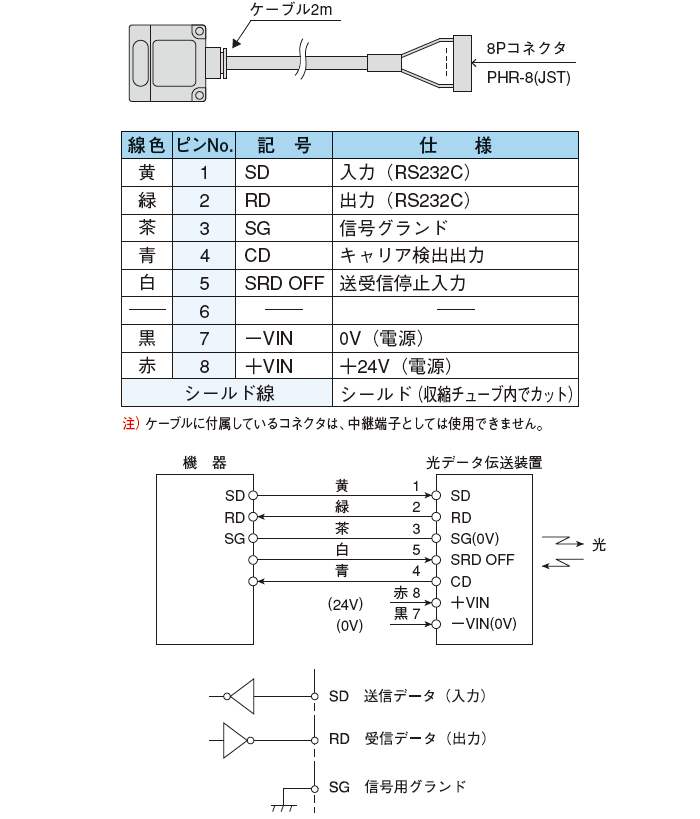

| 接続【RS-232Cタイプ】 | リード線式（0.2mm2 7芯 シールド線2m長） |
| 質量【RS-232Cタイプ】 | 約250g |
| 保護構造【RS-232Cタイプ】 | IP64（IEC規格） |

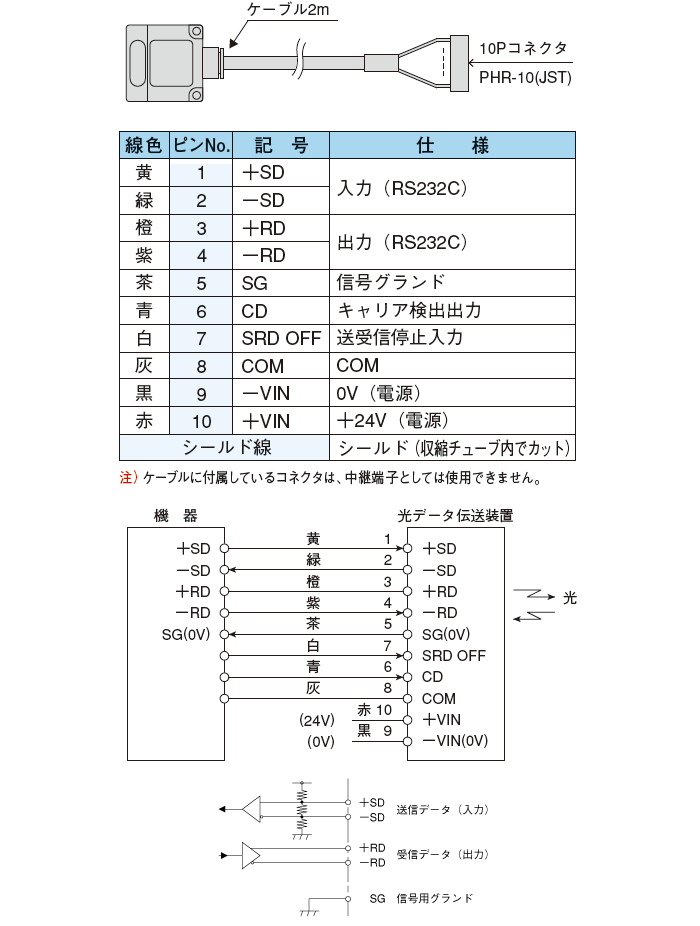

| 形式/品コード品コード【RS-422タイプ】 | ○DMS-GF1A-12：WDMS175 ○DMS-GF1B-12：WDMS176 ○DMS-HF1A-12：WDMS188 ○DMS-HF1B-12：WDMS189 |
