光データ伝送装置【シリアルタイプ】
BWF-110/210

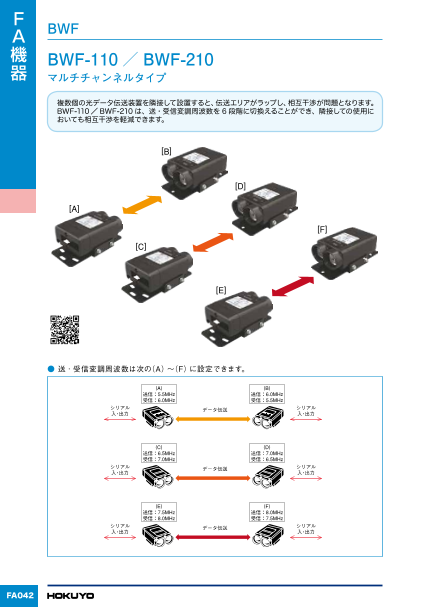

マルチチャンネルタイプ
複数個光データ伝送装置を隣接して設置すると、伝送エリアがラップし、相互干渉が問題となります。
BWF-110/BWF-210は、送・受信変調周波数を6段階に切替えることができ、隣接しての使用においても相互干渉を軽減できます。
光データ伝送装置【シリアルタイプ】BWF-110/210のダウンロード (456.7Kb)
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=64 |
|---|---|
| 形式 / 品コード | ○BWF-110 品コード：PDM8205 電源電圧：DC18～30V 伝送距離：100m インターフェース：RS-232C/RS-422 ○BWF-210 品コード：PDM8206 電源電圧：DC18～30V 伝送距離：200m インターフェース：RS-232C/RS-422 |
| 伝送距離 | ○BWF-110：100m ○BWF-210：200m |
| 指向角 | ○BWF-110：±2° ○BWF-210：±1° |
| 伝送方式 | 全二重双方向伝送 |
| 伝送速度 | DC～64kbps(ただしRS-232C使用時は19.2kbps) |
| 入・出力インタフェース | RS-232C/RS-422 |
| 変調方式 | FSK変調 |

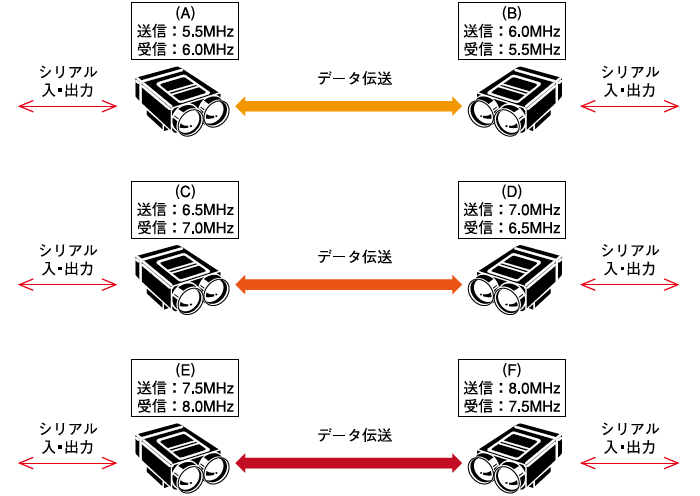

| 変調周波数 | 5.5～8.0MHz(6段階切替え) |
| 変調切換え | 機器内蔵のデジタルスイッチ(ロータリスイッチ)または外部入力 |
| 電源電圧 | DC24V(使用電圧範囲 DC18～30V) |
| 消費電流 | 240mA以下(DC18V時)、130mA以下(DC30V時) |
| 表示灯 | POW（電源表示灯）：電源ON時点灯 CD(キャリア検出表示灯)：受光時点灯、受光レベル余裕度＝1 SD(データ入力表示灯)：送信データ入力時点灯 RD(データ出力表示灯)：送信データ出力時点灯 L1(受光レベル表示灯)：余裕度1.5倍で点灯 L2(受光レベル表示灯)：余裕度2倍で点灯 L3(受光レベル表示灯)：余裕度2.5倍で点灯 D0(変調周波数設定値表示灯)：最下位ビット D1(変調周波数設定値表示灯) D2(変調周波数設定値表示灯)：最上位ビット |
| 警報出力 | フォトカプラ(35V、50mA)、受光レベル余裕度1.5倍でON、以下でOFF |
| 受光レベル出力 | 0～5V（受光量に比例） |

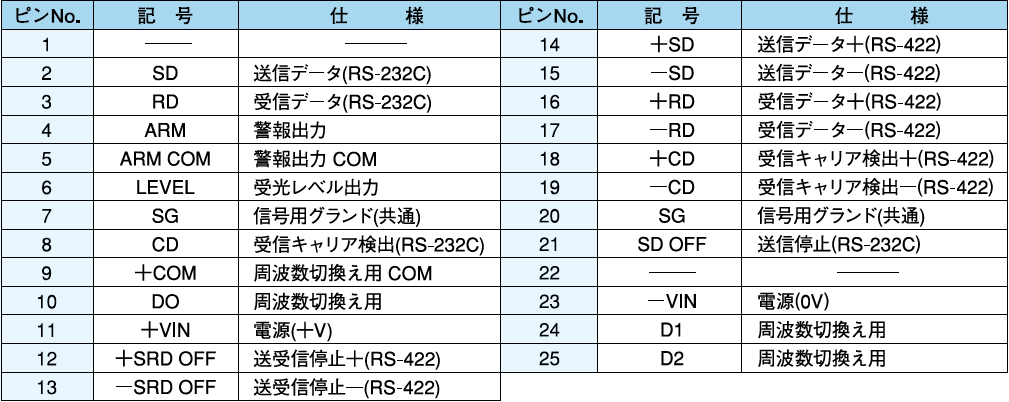

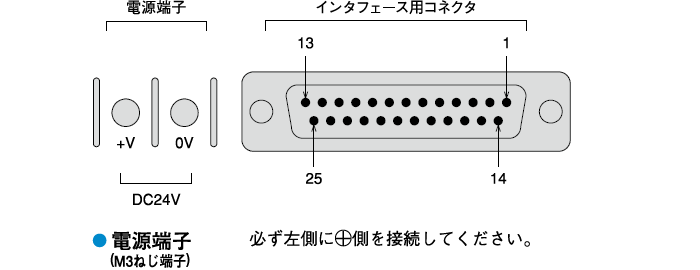

| 接続 | コネクタ式(25ピンDサブコネクタ)ただし電源はM3ねじ端子 |
| 使用周囲照度 | 20,000lx以下（太陽光、白熱光とも） |
| 使用周囲 温度・湿度 | −10℃～+50℃、85％RH以下 ただし氷結・結露しないこと |
| 耐振動 | 複振幅1.5mm 10～30Hz X、Y、Z 各方向 各2時間 |
| 耐衝撃 | 500m/s2 X、Y、Z 各方向 各10回 |
| ケース/質量 | ABS樹脂/約500g |
