光データ伝送装置【シリアルタイプ】

BWF-11/21/31/41

伝送距離100m or 200mの長距離型

伝送距離は2倍以上の余裕度をもち、信頼性の高いデータ伝送を可能とし、RS-232CやRS-422あるいはカレントループの他、RS-422／485マルチドロップなど多様な入力インタフェースをラインアップしています。

光軸ズレ、レンズ面の汚れなどによる距離余裕度の低下によるトラブルを未然に防止するレベル低下警報出力を装備しています。

光軸チェッカやチェック端子により、光軸調整が簡単に行えます。

もっと見る閉じる

光データ伝送装置【シリアルタイプ】BWF-11/21/31/41のダウンロード (227.3Kb)

お問い合わせ

光データ伝送装置【シリアルタイプ】の特長

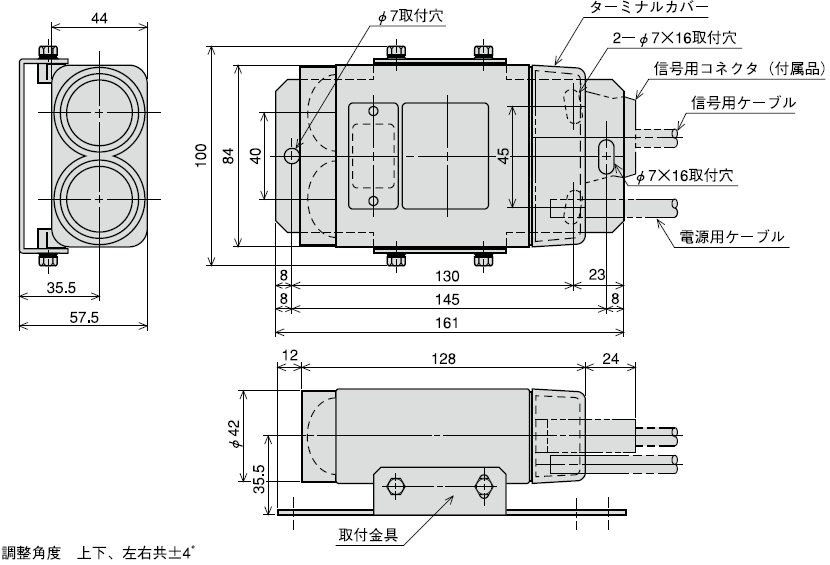

外形図

BWF

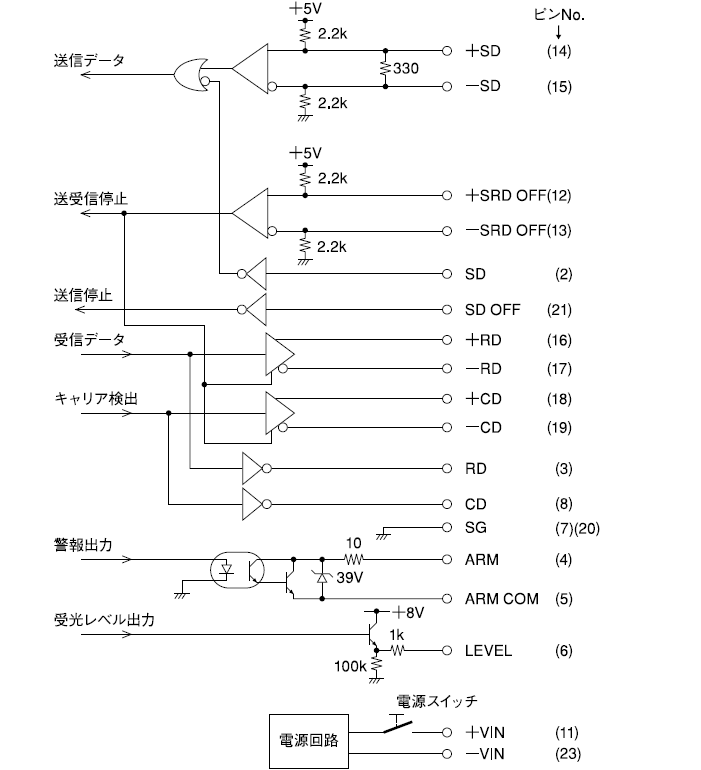

入出力回路【BWF】

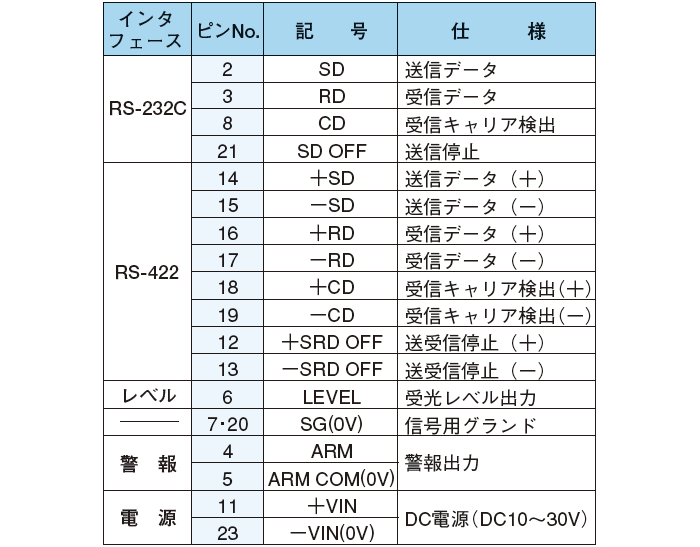

入出力回路【インタフェース用コネクタ（25ピンDサブコネクタ）】

注）電源0Vと信号用グランド（SG）は短絡しないでください。

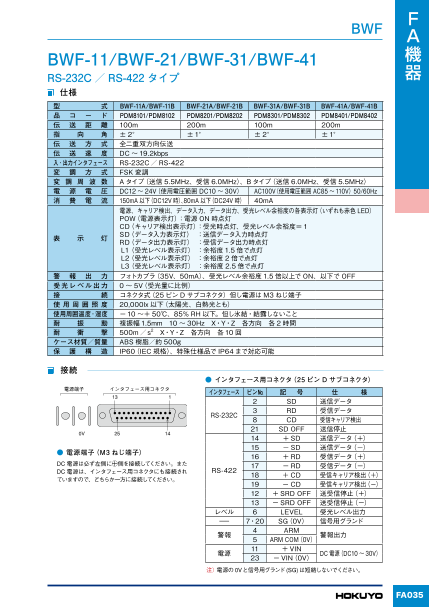

光データ伝送装置【シリアルタイプ】の情報・製品仕様

URL	http://www.hokuyo-aut.co.jp/search/single.php?serial=65
形式 / 品コード	○BWF-11A/BWF-11B 品コード：PDM8101/PDM8102 電源電圧：DC10～30V 伝送距離：100m ○BWF-21A/BWF-21B 品コード：PDM8201/PDM8202 電源電圧：DC10～30V 伝送距離：200m ○BWF-31A/BWF-31B 品コード：PDM8301/PDM8302 電源電圧：AC85～110V 伝送距離：100m ○BWF-41A/BWF-41B 品コード：PDM8401/PDM8402 電源電圧：AC85～110V 伝送距離：200m
伝送距離	○BWF-11A／11B：100m ○BWF-21A／21B：200m ○BWF-31A／31B：100m ○BWF-41A／41B：200m
指向角	○BWF-11A／11B：±2° ○BWF-21A／21B：±1° ○BWF-31A／31B：±2° ○BWF-41A／41B：±1°
伝送方式	全二重双方向伝送
伝送速度	DC～19.2kbps
入・出力インタフェース	RS-232C／RS-422
変調方式	FSK変調
変調周波数	Aタイプ（送信5.5MHz、受信6.0MHz）、Bタイプ（送信6.0MHz、受信5.5MHz）
電源電圧	○BWF-11A／11B/BWF-21A／21B：DC12V～24V（使用電圧範囲DC10V～30V) ○BWF-31A／31B/BWF-41A／41B：AC100V（使用電圧範囲AC85V～110V）、50/60Hz
消費電流	○BWF-11A／11B/BWF-21A／21B：150mA以下（DC12V時）、80mA以下（DC24V時) ○BWF-31A／31B/BWF-41A／41B：40mA
表示灯	電源、キャリア検出、データ入力、データ出力、受光レベル余裕度の各表示灯（いずれも赤色LED） POW（電源表示灯）：電源ON時点灯 CD（キャリア検出表示灯）：受光時点灯、受光レベル余裕度＝1 SD（データ入力表示灯）：送信データ入力時点灯 RD（データ出力表示灯）：受信データ出力時点灯 L1（受光レベル表示灯）：余裕度1.5倍で点灯 L2（受光レベル表示灯）：余裕度2倍で点灯 L3（受光レベル表示灯）：余裕度2.5倍で点灯
警報出力	フォトカプラ（35V、50mA）、受光レベル余裕度1.5倍以上でON、以下でOFF
受光レベル出力	0～5V（受光量に比例）
接続	コネクタ式（25ピンDサブコネクタ）ただし電源はM3ねじ端子
使用周囲照度	20,000lx以下（太陽光、白熱光とも）
使用周囲　温度・湿度	−10℃～+50℃、85％RH以下（ただし氷結のないこと）
ケース／質量	ABS樹脂／約500g
保護構造	IP60（IEC規格）、特殊仕様品でIP64まで対応可能
