光データ伝送装置【各種オープンネットワーク対応タイプ】
DME
ロギング機能付 イーサネット対応の8BITタイプ
インターロック等のトラブル解析に威力を発揮するロギング機能を装備し、ネット回線よりログデータを簡単に読み出すことが可能です。
光データ伝送装置【各種オープンネットワーク対応タイプ】DMEのダウンロード (348.7Kb)
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=74 |
|---|---|
| 入力信号 | 1ビットの外部入力を、任意の入力信号に設定が可能で、UDP通信(M又はSﾊﾟｹｯﾄ)以外での 制御が可能となります。機能の有効・無効及び、任意入力信号の設定は、Webサーバで可能です。 ①機能の有効・無効 ②対応させる信号設定（IN1～8，MODE，セレクト入力のどれか） ③条件設定（UDPでのコマンドとの PRIORITY / AND / OR / NOT） |
| 電源電圧 | DC24V±10% |
| 消費電流 | 60mA以下 |
| 光伝送部 | ○伝送距離：0～1m ○指向角：30°(全角) ○伝送窓方向 DME-GB1：ヘッドオン DME-HB1：サイドオン ○伝送容量：8BIT/8BIT (入力/出力) ○伝送方式：半二重双方向伝送 ○伝送時間：40ms ○変調方式：パルス変調 ○検定方式：パリティチェック |
| 通信規格 | 10BASE-T/100BASE-TX オートネゴシエーション機能対応 |
| 対応プロトコル | TCP/IP、UDP/IP、IPv4、ARP、ICMP(PING応答) |
| ロギング機能 | ○データの変化回数：最大100回注) ○記憶データ 光送受信データ、各8BIT GO出力 セレクト入力 変化時の時間(タイムスタンプ) 電源投入タイミング ○記憶サイクル：最小20ms ○記憶寿命：記憶回数1010回、記憶年数10年 |
| 表示灯 | ○POW：電源表示 ○GO：光軸合致表示 ○LAN：LAN接続リンク確立及びLAN通信時に点滅または点灯 |

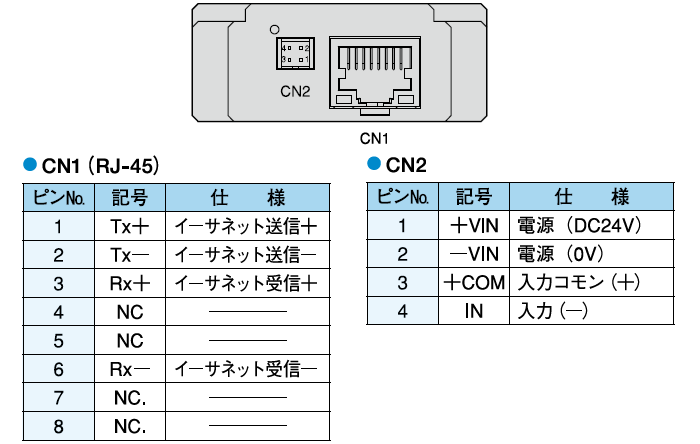

| 接続 | コネクタ式〔CN1：イーサネット(モジュラジャックRJ-45）、CN2：電源・入力〕※CN2のみケーブル（ケーブル長2m）が付属しています。 |
| 使用周囲照度 | 4,000lx以下 |
| 使用周囲温度 | −10～+50℃（保存時-20～75℃）、但し氷結・結露しないこと |
| 使用周囲湿度 | 85%RH以下、但し氷結・結露しないこと |
| 耐振動 | 複振幅1.5mm、10～55Hz、X・Y・Z各方向2時間 |
| 耐衝撃 | 490m/s2、X・Y・Z各方向10回 |
| 保護構造 | IP40（IEC規格） |
| ケース材質 | ポリカーボネート |
| 質量 | 約37g |
