光データ伝送装置【各種オープンネットワーク対応タイプ】
DMM
CC-Linkに直結

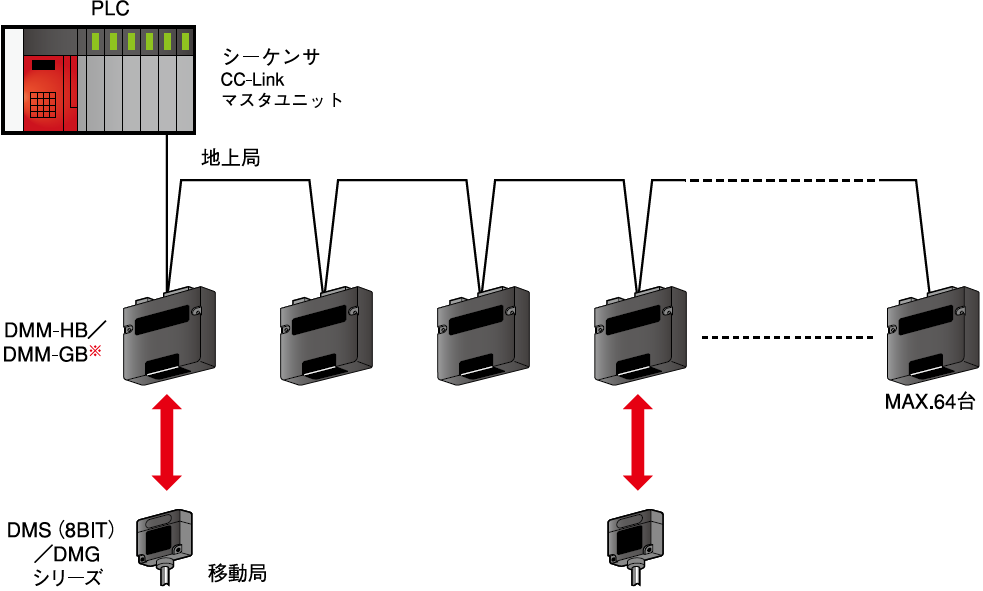

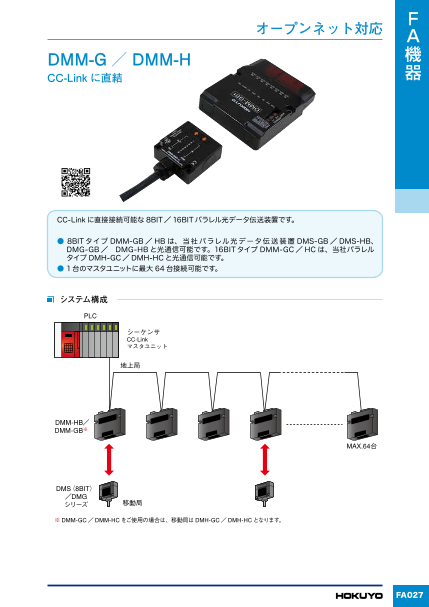

CC-Linkに直接接続可能なパラレル光データ伝送装置です。DMM-GB/HB（8BIT）は当社パラレル光データ伝送装置DMS-GB-V／HB-Vと、DMM-GC/HC（16BIT）はDMH-GC/HCと光通信可能です。1台のマスタユニットに最大64台接続可能です。
光データ伝送装置【各種オープンネットワーク対応タイプ】DMM-G/Hのダウンロード (295.8Kb)

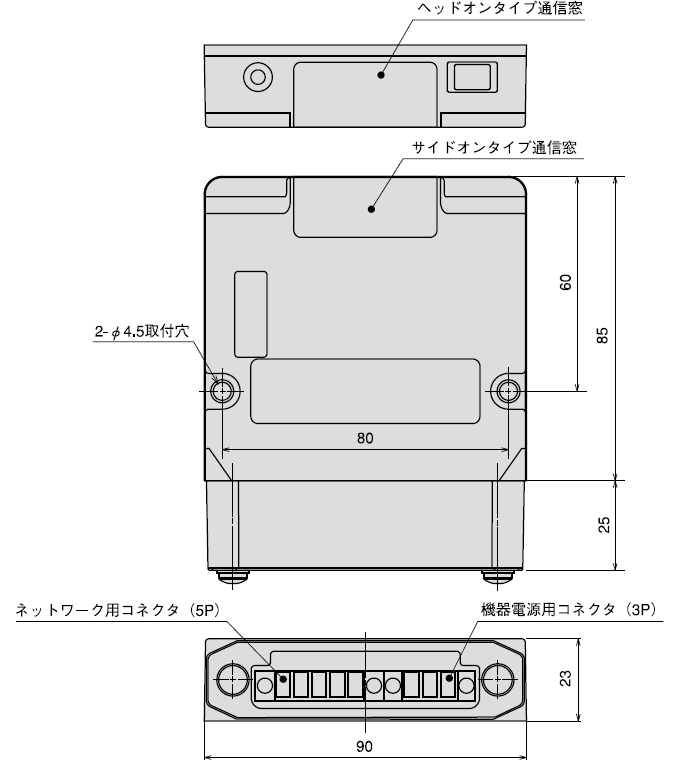

| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=38 |
|---|---|
| 形式 / 品コード | ○DMM-GB1 品コード：WDMM001 伝送方向：ヘッドオン 伝送距離：0～1m 伝送容量：8BIT ○DMM-HB1 品コード：WDMM002 伝送方向：サイドオン 伝送距離：0～1m 伝送容量：8BIT ○DMM-GC1 品コード：WDMM009 伝送方向：ヘッドオン 伝送距離：0～3m 伝送容量：16BIT ○DMM-HC1 品コード：WDMM010 伝送方向：サイドオン 伝送距離：0～3m 伝送容量：16BIT |
| 電源電圧 | DC24V（DC18～30V可） |
| 光伝送部 | ○伝送距離 DMM-GB1/DMM-HB1：0～1m(投光ボリュームにて調整) DMM-GC1/DMM-HC1：0～3m(投光ボリュームにて調整) ○指向角 DMM-GB1/DMM-HB1：全角30゜ DMM-GC1/DMM-HC1：全角26゜ ○伝送容量入力/出力 DMM-GB1/DMM-HB1：8BIT/8BIT DMM-GC1/DMM-HC1：16BIT/16BIT※1 または15BIT/15BIT ※入力切換えスイッチにより16BIT目をSELECT入力/GO出力に切換え可能です。 ○伝送方式：半二重双方向伝送 ○伝送時間 DMM-GB1/DMM-HB1：約40ms DMM-GC1/DMM-HC1：約15ms ○変復調方式 DMM-GB1/DMM-HB1：パルス変調 DMM-GC1/DMM-HC1：FSK変調 ○検定方式 DMM-GB1/DMM-HB1：パリティチェック方式 DMM-GC1/DMM-HC1：ビット反転比較方式 |
| CC-Link伝送部 | ○伝送速度：10Mbps/5Mbps/2.5Mbps/625kbps/156kbps（スイッチによる切換え） ○通信方式：ポーリング方式 ○同期方式：フレーム同期方式 ○符号化方式：NRZI ○伝送路形式：RS-485バス ○伝送フォーマット：HDLC準拠 ○リモート局番：1～64 ○占有局番：1局 ○誤り制御方式：CRC(X16+X12+X5+1) ○RAS機能：通信以上出力 (CRCエラー、アボートエラー) ○接続ケーブル：CC-Link専用ケーブル及びCC-Link専用高性能ケーブル ○総延長距離 通信速度：10Mbps,5Mbps, 2.5Mbps,625Kbps,156Kbps 専用ケーブル使用時：100m, 150m, 200m, 600m, 1200m 専用高性能ケーブル使用時：100m, 160m, 400m, 900m, 1200m ※総リモート台数、リモート局間最小ケーブル長により、ケーブル総延長距離が変わります。 |
| 接続方法 | コネクタ式（5P:CC-Link接続用、3P:別電源供給用） |
| 使用 温度・湿度 | −10～+50℃ 85％RH以下（但し結露の無いこと） |
| 使用周囲照度 | 4,000lx以下（白熱灯、ハロゲン） |
| 耐衝撃 | 490m/s2 X,Y,Z 各方向 各3回 |
| 耐振動 | 10～55Hz 復振幅1.5mm X,Y,Z 各方向 各2時間 |
| ケース材質/質量 | カバー:ポリカーボネート、ベース・ケーブルカバー:ABS樹脂 / 約110g |
