| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=37 |
|---|---|
| 形式 / 品コード | ○DMC-GB1 品コード：WDMC009 伝送方向：ヘッドオン 伝送距離：0～0.6m 伝送容量：8BITまたは7BIT ※入力切換えスイッチにより8BIT目をSELECT入力/GO出力に切換え可能です。 ○DMC-HB1 品コード：WDMC010 伝送方向：サイドオン 伝送距離：0～0.6m 伝送容量：8BITまたは7BIT ※入力切換えスイッチにより8BIT目をSELECT入力/GO出力に切換え可能です。 ○DMC-GC1 品コード：WDMC005 伝送方向：ヘッドオン 伝送距離：0～3m 伝送容量：16BITまたは15BIT ※入力切換えスイッチにより16BIT目をSELECT入力/GO出力に切換え可能です。 ○DMC-HC1 品コード：WDMC008 伝送方向：サイドオン 伝送距離：0～3m 伝送容量：16BITまたは15BIT ※入力切換えスイッチにより16BIT目をSELECT入力/GO出力に切換え可能です。 |
| 電源電圧 | DC24V（+15％、-10％、リップル0.5Vp-p以下） |
| 消費電流 | ○DMC-GB1/DMC-HB1 PLC側：40mA以下・機器側：50mA以下（電源電圧DC24V時) ○DMC-GC1/DMC-HC1 PLC側：50mA以下・機器側：100mA以下（電源電圧DC24V時) |
| 伝送容量 | ○DMC-GB1/DMC-HB1 8BIT/8BITまたは7BIT/7BIT ※入力切換えスイッチにより8BIT目をSELECT入力/GO出力に切換え可能です。 ○DMC-GC1/DMC-HC1 16BIT/16BITまたは15BIT/15BIT ※入力切換えスイッチにより16BIT目をSELECT入力/GO出力に切換え可能です。 |
| アドレス設定 | ディップスイッチによる個別設定 |

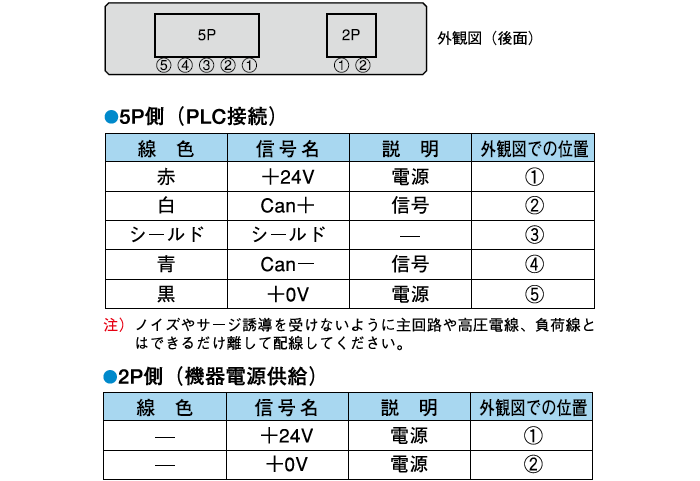

| 接続 | コネクタ：5ピン（PLC接続用）、2ピン（別電源供給用） |

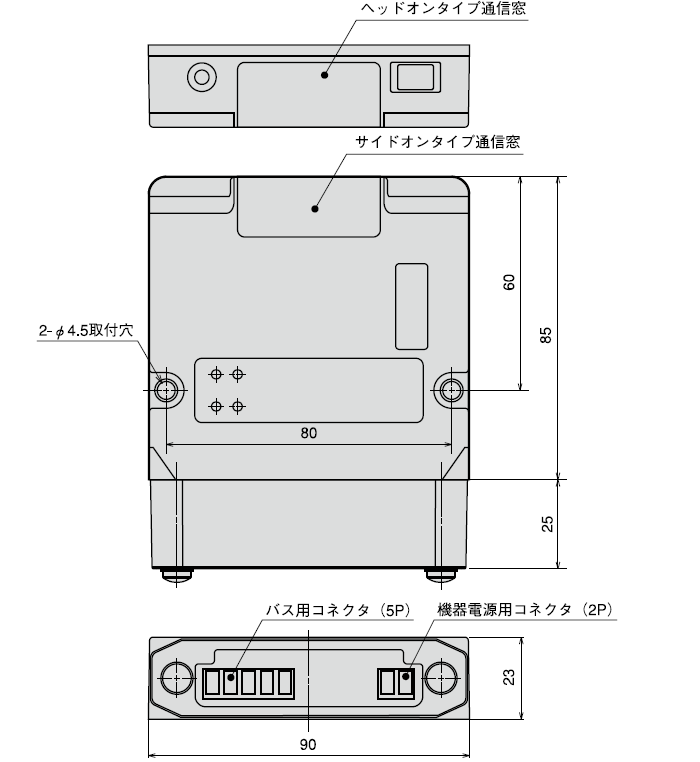

| 光通信部 | ○光方向 DMC-GB1/DMC-GC1：ヘッドオンタイプ DMC-HB1/DMC-HC1：サイドオンタイプ ○伝送距離 DMC-GB1/DMC-HB1：0～0.6m（投光ボリュームにて調整) DMC-GC1/DMC-HC1：0～3m（投光ボリュームにて調整） ○指向角：全角30° ○伝送方式：半二重双方向伝送 ○伝送時間 DMC-GB1/DMC-HB1：40ms DMC-GC1/DMC-HC1：15ms ○変調方式 DMC-GB1/DMC-HB1：パルス変調 DMC-GC1/DMC-HC1：FSK変調 ○検定方式 DMC-GB1/DMC-HB1：パリティチェック DMC-GC1/DMC-HC1：ビット反転比較方式 |

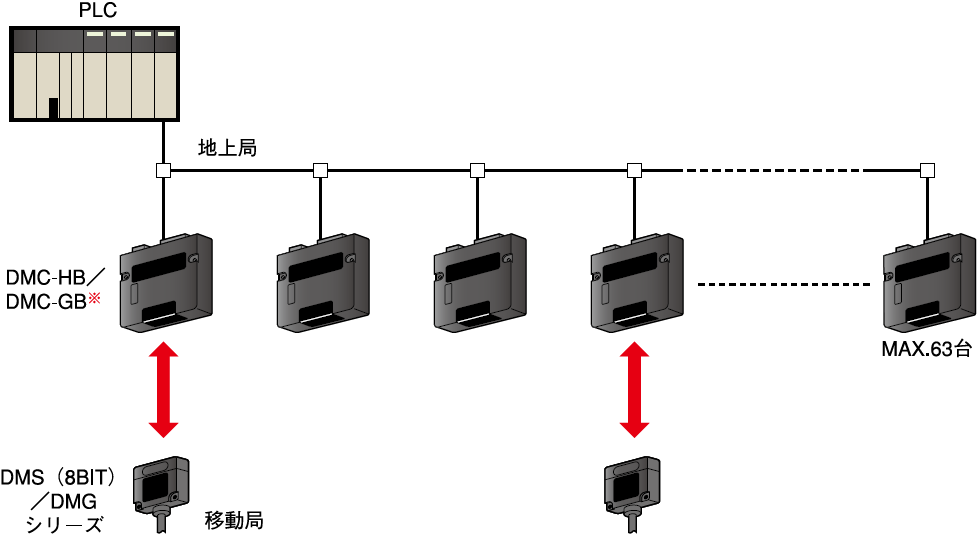

| ＰＬＣ部 | ○接続形態：マルチドロップ方式 ○通信速度：500kbps/250kbps/125kpbs（スイッチによる切換え） ○通信サイクルタイム：12.2ms [接続台数32台（通信速度：500kbpsの時）] ○通信媒体 専用ケーブル：5線（信号系2本、電源系2本、シールド1本） ○通信距離 通信速度：500kbps・250kbps・125kbps ネットワーク最大長：100m以下・250m以下・500m以下 支線長：6m以下・6m以下・6m以下 総支線長：39m以下・78m以下・156m以下 最大接続ノード数：64台（マスタを含んだ台数、最大接続スレーブは63台） |
| 使用周囲照度 | 4,000lx（ハロゲンランプ、白熱灯） |
| 使用周囲温度 | −10～+50℃、但し氷結・結露しないこと |
| 使用周囲湿度 | 85%RH以下、但し氷結・結露しないこと |
| 耐振動 | 複振幅1.5mm、10～55Hz、X・Y・Z各方向2時間 |
| 耐衝撃 | 490m/s2、X・Y・Z各方向10回 |
| 保護構造 | IP40（IEC規格） |
| ケース材質 | カバー：ポリカーボネート、ベース・ケーブルカバー：ABS樹脂 |
| 質量 | 約110g |
