| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=68 |
|---|---|
| 形式 / 品コード | ○BWF-2CA 品コード：WBWF137 変調周波数：20M±1.5MHz 伝送距離：0～200m ○BWF-2CB 品コード：WBWF138 変調周波数：29M±1.5MHz 伝送距離：0～200m ○BWF-2CC 品コード：WBWF139 変調周波数：38M±2.5MHz 伝送距離：0～200m ○BWF-2CD 品コード：WBWF140 変調周波数：47M±2.5MHz 伝送距離：0～200m |
| 種類 | シリアルタイプ |
| 電源電圧 | DC24V(±15%) |
| 消費電流 | 160mA以下(入力電圧DC24V) |
| 伝送遅れ※片側の伝送装置に入力された信号が相手側伝送装置に出力されるまでの遅延時間です。 | ○通信速度：5Mbps, 2.5Mbps, 625Kbps, 156Kbps ○遅れ時間：5.5μs,10.7μs, 42.2μs, 168.5μs |
| 光通信部 | ○伝送距離 0～200m ○指向角 0～100m：全角2°、100～200m：全角1° ○光伝送方式 全二重双方向伝送 ○変復調方式 FSK変調 ○変調周波数 BWF-2CA：20M±1.5MHz BWF-2CB：29M±1.5MHz BWF-2CC：38M±2.5MHz BWF-2CD：47M±2.5MHz ○伝送速度 0～5Mbps |

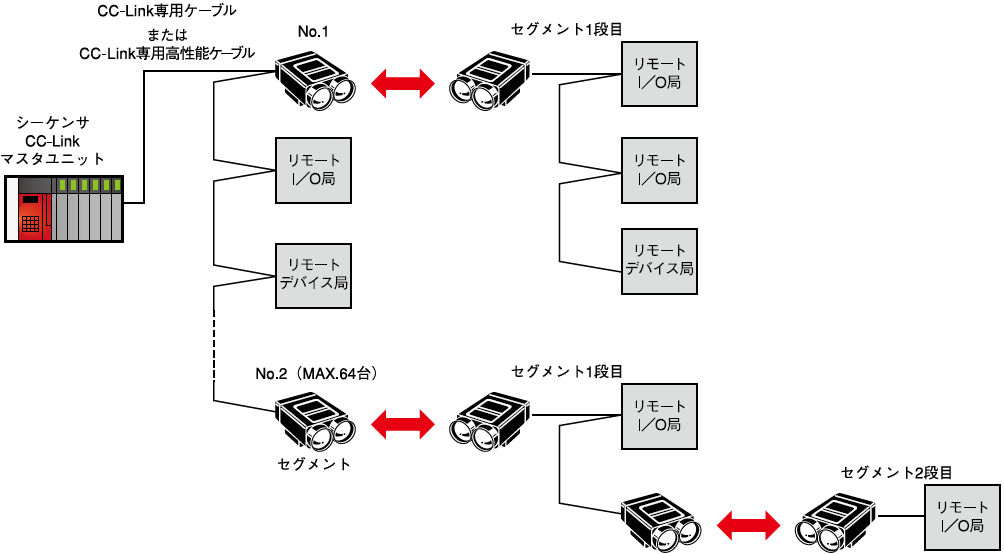

| CC-Link伝送 | ○通信速度：5M/2.5M/625K/156Kbps(ロータリスイッチによる切替え) ○伝送路形式：RS-485バス ○リモート局番：1～64(ロータリスイッチによる切替え) ○最大接続段数：2段 ○接続ケーブル：シールド付きツイストケーブル ○最大総延長距離：通信速度 5Mbps, 2.5Mbps, 625Kbps, 156Kbps ○最大総延長距離：150m, 200m, 600m, 1,200m ○終端抵抗：110Ω(両端ユニットのDA-DB間に接続、ターミネータスイッチによる切換え) |
| 表示灯 | PW：電源表示 L ERR：リモート/O ASICエラー表示 SD1：ネットワークキャリア送信表示 SD2：光伝送部キャリア出力表示 L RUN：リフレッシュ&ポーリングまたはリフレッシュ正常受信表示 ERR：リピータASICエラー表示 RD1：ネットワークキャリア受信表示 RD2：光伝送部キャリア入力表示 S C：自局 光キャリア検出表示 1：自局 受光レベル余裕度1.5倍表示 2：自局 受光レベル余裕度2.0倍表示 3：自局 受光レベル余裕度2.5倍表示 R C：相手局 光キャリア検出表示 1：相手局 受光レベル余裕度1.5倍表示 2：相手局 受光レベル余裕度2.0倍表示 3：相手局 受光レベル余裕度2.5倍表示 |

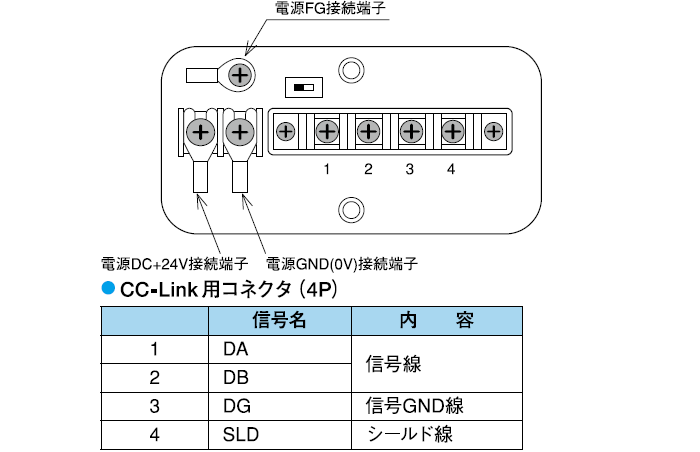

| 接続 | 端子台、但し電源は端子 |
| 使用周囲照度 | 10,000lx以下 |
| 使用周囲温度 | −10～＋50℃(保存時－20～75℃)、但し氷結・結露しないこと |
| 使用周囲湿度 | 10～90%RH以下、但し氷結・結露しないこと |
| 耐振動 | 複振幅1.5mm、10～55Hz、X・Y・Z各方向2時間 |
| 耐衝撃 | 490m/s2、X・Y・Z各方向10回 |
| 保護構造 | IP40(IEC規格) |
| ケース材質 | ABS樹脂 |
| 質量 | 約500g |
