光データ伝送装置【各種オープンネットワーク対応タイプ】

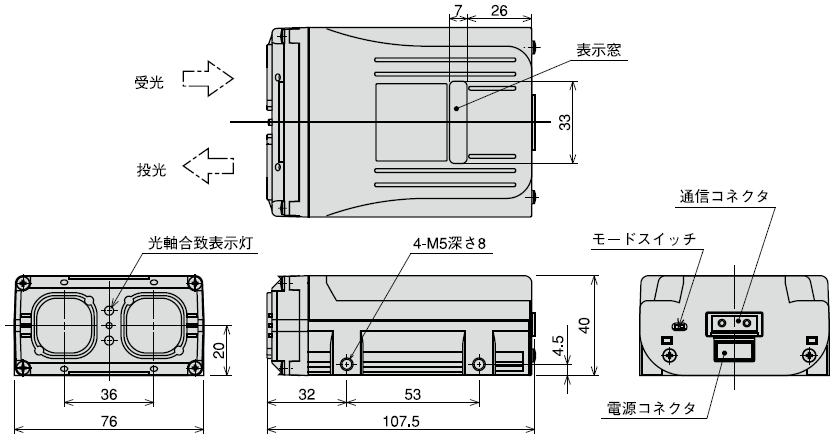

EWF-0V

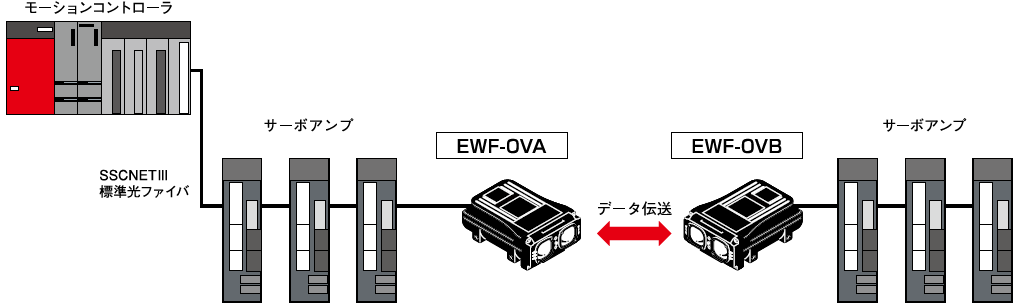

三菱電機製SSCNETⅢ回線に直結可能
50mの直線をケーブルレスで通信します。
ケーブルレスなので、スタッカクレーンやトラバーサ、天井クレーンなど、移動する機器へのサーボ制御に最適です。
光データ伝送装置【各種オープンネットワーク対応タイプ】EWF-0Vのダウンロード (506.8Kb)
| 主な用途 | ○スタッカクレーンのサーボ制御 |
|---|---|
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=102 |
| 形式 | EWF-0VA/EWF-0VB |
| 伝送距離 | 50m |
| 指向角 | 全角1.4° |
| 電源電圧 | DC24V（±10%） |
| 消費電流 | 150mA（DC24V） |
| 光源 | 可視光赤色半導体レーザ 655nm |
| レーザクラス | IEC/JIS クラス2M |
| 伝送方式 | 全二重双方向伝送 |
| 伝送速度 | 50Mbps |
| インタフェース | SSCNETⅢ（光ファイバ） |
| 変調方式 | 直接変調 |
| 直接変調 | コネクタ式 （電源コネクタ：ミニクランプコネクタ、通信コネクタ：光ファイバコネクタ） |
| 表示灯 | 光軸合致表示灯：レベル表示灯L2と同じで、相手側からの確認に使用 P：電源表示灯 S：送信データ表示灯 L1：レベル表示灯（受光レベル余裕度1.5倍で点灯） L2：レベル表示灯（受光レベル余裕度2.0倍で点灯） C：キャリア検出表示灯（受光レベル余裕度1.0倍で点灯） R：受信データ表示灯（光軸調整モード時、必ず消灯） |

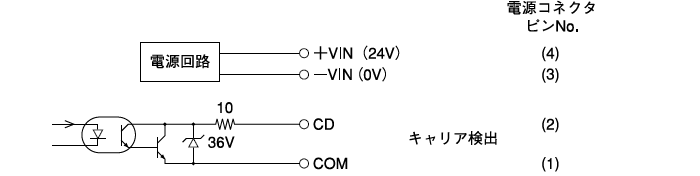

| 受光出力（CD） | フォトカプラNPNオープンコレクタ出力 （耐圧35V） 受光時ON（最大50mA、残留電圧1.5V) |
| 使用 温度・湿度 | −10～50℃、85%RH以下（但し氷結・結露のないこと） |
| 耐衝撃 | 490m/s2 X・Y・Z各方向10回 |
| 耐振動 | 複振幅1.5mm 10～55Hz X・Y・Z各方向2時間 |
| ケース材質 | ABS樹脂（カバー：ポリカーボネート） |
| 質量 | 約135g |
| オプション | EWF用ブラケット（WZ00029） |

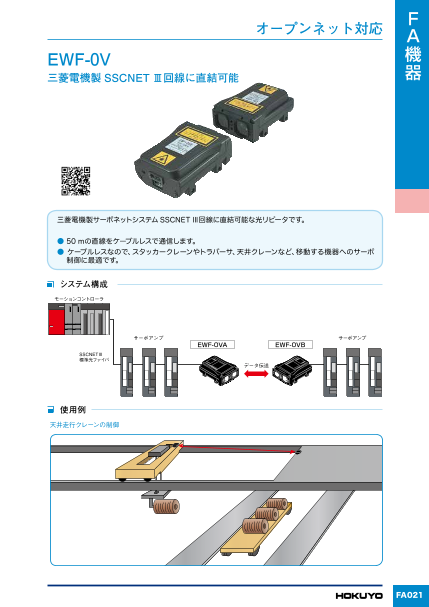

関連カタログ
