ポイント

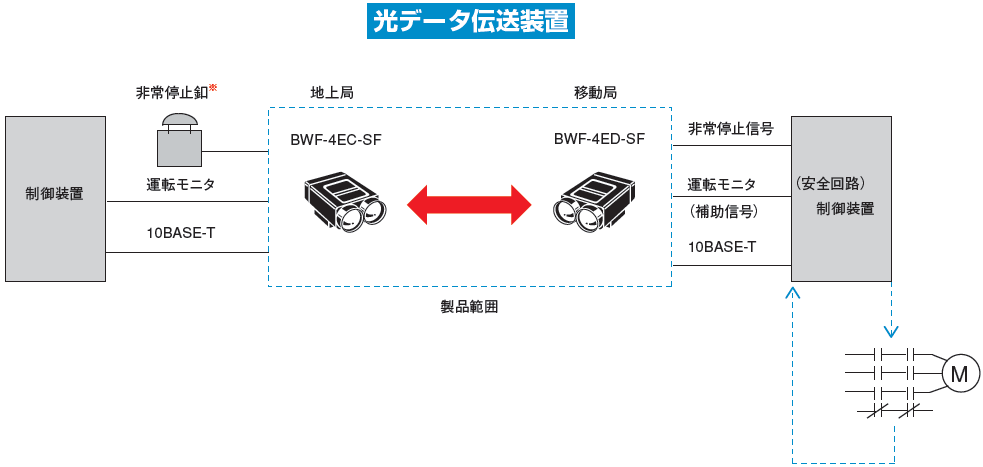

○イーサネット通信中でもネットワークを阻害せず、双方向2bit(非常停止信号)を伝達
○ロータリースイッチにより、2bitの使用方法を切り替え可能です。
1bit機能・・・2bitの入力信号が合致した場合のみON状態を伝送します。
2bit信号を1bitとして使用する事で、信頼性を高めます。
2bit機能・・・2bitの入力信号を1bit単位で独立して使用でき、2bit通信が可能です。

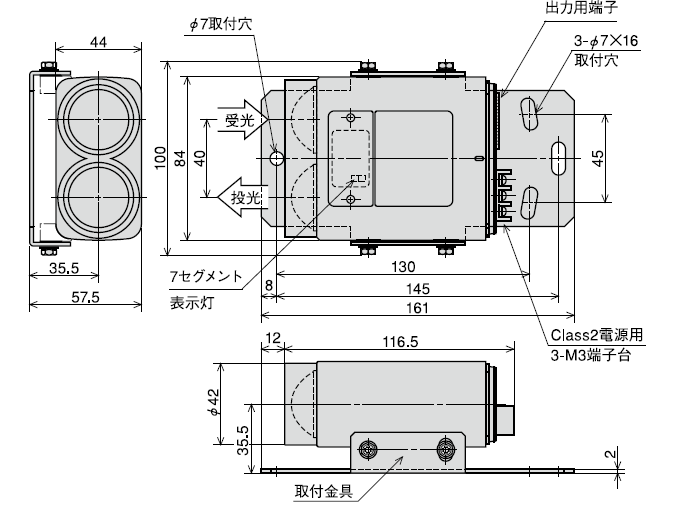

| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=70 |
|---|---|
| 形式【シリアルタイプ】 | BWF-4EC-SF/BWF-4ED-SF |
| 電源電圧 | DC24V(±15%) |
| 消費電流 | 300mA以下(入力電圧DC24V) |
| 起動時間 | 4S以内 |
| 安全応答時間 | 25ms～60ms(最大時間)※最大時間は故障状態と判断しない光通信エラーを含めた最悪条件での値です。 |
| 光通信部 | ○伝送距離 0～200m ○指向角 0～100m：全角2°、100～200m：全角1° ○光伝送方式 全二重双方向伝送 ○変復調方式 BPSK ○伝送速度 10Mbps |

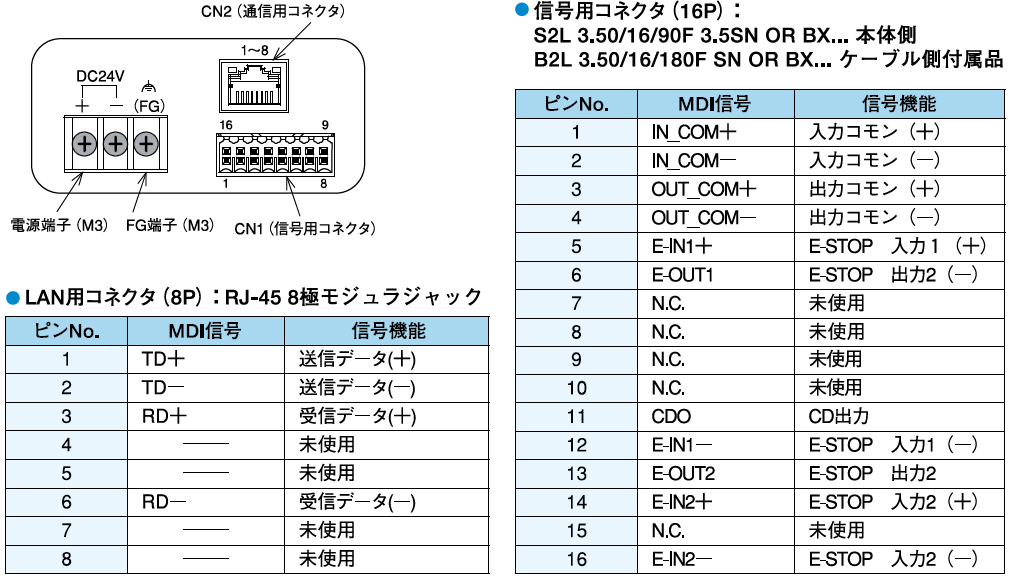

| ネット部 | ○接続形態 IEEE802.3/10BASE-T ○通信速度 10Mbps以下 ○接続 RJ-45 (オートネゴシエーション有効時MDI/MDXI自動判別) |
| 表示灯 | PW：電源表示 MD：モード表示 光軸調整モード時点灯 FD：全二重通信 全二重通信時点灯 LK：リンク状態 リンクアップ状態時点灯 イーサネット通信時点滅S C：自局 光キャリア検出表示 1：自局 受光レベル余裕度1.5倍表示 2：自局 受光レベル余裕度2.0倍表示 3：自局 受光レベル余裕度2.5倍表示R C：相手局 光キャリア検出表示 1：相手局 受光レベル余裕度1.5倍表示 2：相手局 受光レベル余裕度2.0倍表示 3：相手局 受光レベル余裕度2.5倍表示 |
| ステータス表示 | 7セグメント表示灯 1点 |
| 入力 | ○＋E-IN：フォトカプラ入力 ×2 ○－E-IN：オープンコレクタ入力 ×2 ○※安全機能選択 1ビットセーフティ入力 ○非安全機能選択 2ビットノンセーフティ入力 |
| 出力 | ○E-OUT1・2：ハイサイドスイッチ出力 ×2 ○駆動電流 500mA以下(1出力あたり) ○CDO ：PNPトランジスタ出力 ×1 ○駆動電流 100mA以下 |
| 使用周囲照度 | ハロゲン、水銀灯、蛍光灯：5,000lx以下 |
| 使用周囲温度 | −10～＋50℃(保存時－20～75℃)、但し氷結・結露しないこと |
| 使用周囲湿度 | 10～＋85%RH以下、但し氷結・結露しないこと |
| 耐振動 | 10～55Hz(複振幅1.5mm)、50～130Hz(5G) X・Y・Z各方向2時間 |
| 耐衝撃 | 294m/s2、X・Y・Z各方向10回 |
| 保護構造 | IP40(IEC規格) |
