光データ伝送装置【各種オープンネットワーク対応タイプ】

BWF-3E/4E-CE

イーサネットタイプ

北陽電機株式会社

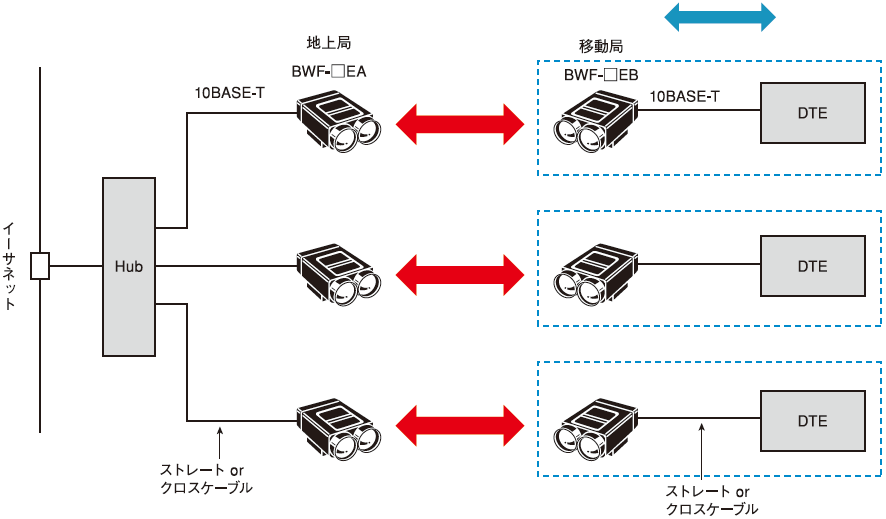

赤外線高速データ伝送によりワイヤレスLAN化を可能にしたイーサネット対応です。

もっと見る閉じる

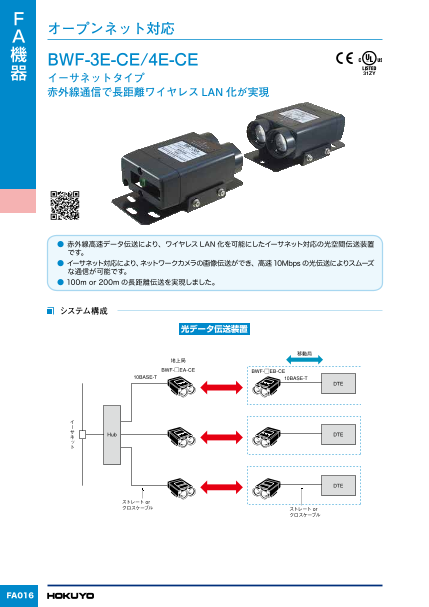

光データ伝送装置【各種オープンネットワーク対応タイプ】BWF-3E/4E-CEのダウンロード (440Kb)

お問い合わせ

光データ伝送装置【各種オープンネットワーク対応タイプ】の特長

ポイント

○画像伝送が可能
イーサネット対応によりネットワークカメラの画像伝送ができ、高速○10Mbpsの光伝送によりスムーズな通信が可能です。
○100m or 200mの長距離伝送を実現

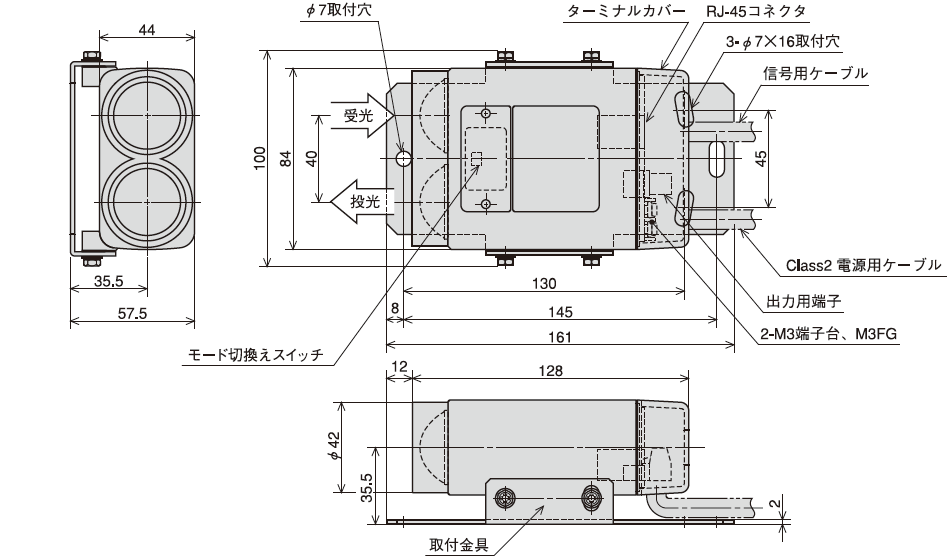

外形図【BWF】

注)　調整角度上下、左右共全角4°

入出力回路

出力回路

光データ伝送装置【各種オープンネットワーク対応タイプ】の情報・製品仕様

URL	http://www.hokuyo-aut.co.jp/search/single.php?serial=75
BWF-3EA-CE	○品コード：WBWF148 ○変調周波数：送信25MHz　受信37.5MHz ○伝送距離：100m ○指向角：全角2°
BWF-3EB-CE	○品コード：WBWF149 ○変調周波数：送信37.5MHz　受信25MHz ○伝送距離：100m ○指向角：全角2°
BWF-4EA-CE	○品コード：WBWF156 ○変調周波数：送信25MHz　受信37.5MHz ○伝送距離：200m ○指向角：全角1°
BWF-4EB-CE	○品コード：WBWF157 ○変調周波数：送信37.5MHz　受信25MHz ○伝送距離：200m ○指向角：全角1°
電源電圧	DC24V（±15%）
消費電流	160mA以下(DC24V時)
伝送遅れ	10μs以下(片側の伝送装置に入力された信号が相手側伝送装置に出力されるまでの遅延時間)
光通信部	○伝送距離 BWF-3EA-CE/BWF-3EB-CE：100m BWF-4EA-CE/BWF-4EB-CE：200m ○指向角 BWF-3EA-CE/BWF-3EB-CE：全角2゜ BWF-4EA-CE/BWF-4EB-CE：全角1゜ ○光伝送方式：全二重双方向伝送 ○変復調方式：FSK変調 ○変調周波数 BWF-3EA-CE：送信25MHz　受信37.5MHz BWF-3EB-CE：送信37.5MHz　受信25MHz BWF-4EA-CE：送信25MHz　受信37.5MHz BWF-4EB-CE：送信37.5MHz　受信25MHz ○波長(LED)：820nm ○伝送速度：10Mbps
ネット部	○接続形態：10BASE-T ○通信速度：10Mbps以下 ○接続：モジュラジャック(オートネゴシエーション有効時ストレート／クロスケーブル自動判別)
表示灯	PW：電源表示 FD：全二重通信　全二重通信時点灯 SD：光伝送部キャリア出力表示 JM：光軸調整モード　光軸調整モード時点灯 LK：リンク状態　リンクアップ状態時点灯 RD：光伝送部キャリア入力表示S C：自局光キャリア検出表示 1：自局受光レベル余裕度1.5倍表示 2：自局受光レベル余裕度2.0倍表示 3：自局受光レベル余裕度2.5倍表示R C：相手局光キャリア検出表示 1：相手局受光レベル余裕度1.5倍表示 2：相手局受光レベル余裕度2.0倍表示 3：相手局受光レベル余裕度2.5倍表示
警報出力	フォトカプラNPNオープンコレクタ出力(30V、50mA以下)、検出時ON(受光レベル余裕度1.5倍以上)
接続	コネクタ式(LAN：モジュラジャック、CD：2ピン付属)、但し電源は端子
使用周囲照度	太陽光・白熱光：10,000lx以下
使用周囲温度	−10～+50℃(保存時-20～75℃)、但し氷結・結露しないこと
使用周囲湿度	10～85%RH以下、但し氷結・結露しないこと
耐振動	複振幅1.5mm、10～55Hz、X・Y・Z各方向2時間
耐衝撃	490m/s2、X・Y・Z各方向10回
保護構造	IP40(IEC規格)
ケース材質	ABS樹脂
質量	約500g
