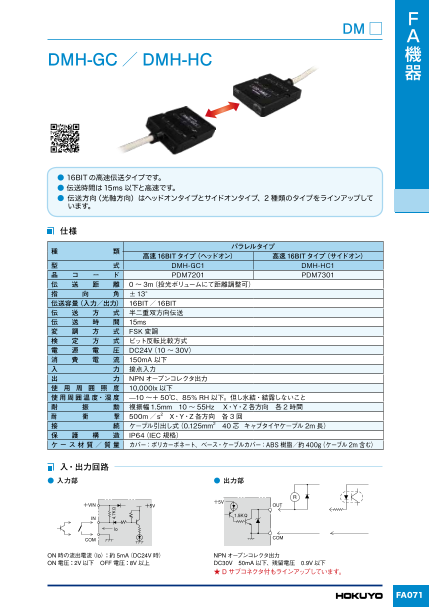

光データ伝送装置【パラレルタイプ】

DMH-GC/HC

16BITの高速伝送タイプ

北陽電機株式会社

伝送時間は15ms以下と高速、伝送方向（光軸方向）は、
ヘッドオンタイプとサイドオンタイプ、2種類のタイプをラインアップしています。

もっと見る閉じる

光データ伝送装置【パラレルタイプ】DMH-GC/HCのダウンロード (454.6Kb)

お問い合わせ

光データ伝送装置【パラレルタイプ】の特長

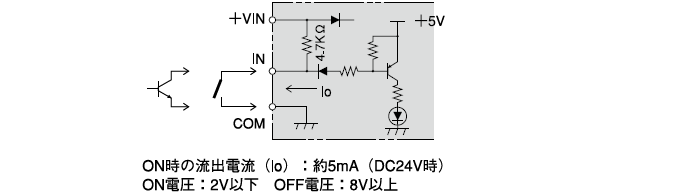

入出力回路【入力部】

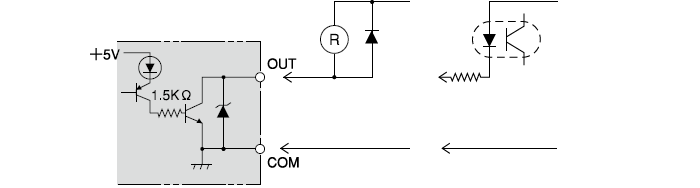

NPNオープンコレクタ出力 DC35V 50mA　残留電圧 0.9V以下

入出力回路【接続】

注）白（黒4）、灰（黒4）、黄（黒4）は使用しません、ケーブルを途中で切断して使用される場合は、根元でカットしてください。
注）ケーブルに接続しているコネクタは、中継端子としては使用できません。
※1 セレクト入力
外部信号により任意に送受信動作を停止させるためのもので
●セレクト⇔入出力COM間オープンで送受信可能
●セレクト⇔入出力COM間ショートで送受信停止
となります。
※2 GO出力
光信号が正しく受信されていることを確認するためのもので
●光信号受信時ON
●光路遮断時（非受信時）OFF
となります。
※3 ストローブ
データ確定時にONとなります。

光データ伝送装置【パラレルタイプ】の情報・製品仕様

URL	http://www.hokuyo-aut.co.jp/search/single.php?serial=59
形式	○DMH-GC1：高速16BITタイプ（ヘッドオン） ○DMH-HC1：高速16BITタイプ（サイドオン）
伝送距離	0～3m（投光ボリュームにて距離調整可）
指向角	±13°
伝送容量(入力／出力）	16BIT／16BIT
伝送方式	半二重双方向伝送
伝送時間	15ms
変調方式	FSK変調
検定方式	ビット反転比較方式
電源電圧	DC24V（10～30V）
消費電流	150mA以下
使用周囲照度	10,000lx以下
使用周囲温度・湿度	−10℃～＋50℃　85％RH以下
耐振動	複振幅1.5mm　10～55Hz　X、Y、Z　各方向　各2時間
耐衝撃	500m／s2　X、Y、Z各方向　各3回
接続	コード引出し式（0.2mm2　40芯　キャブタイヤケーブル2m長）
保護構造	IP64（IEC規格）
質量	約400g（ケーブル2m含む）
