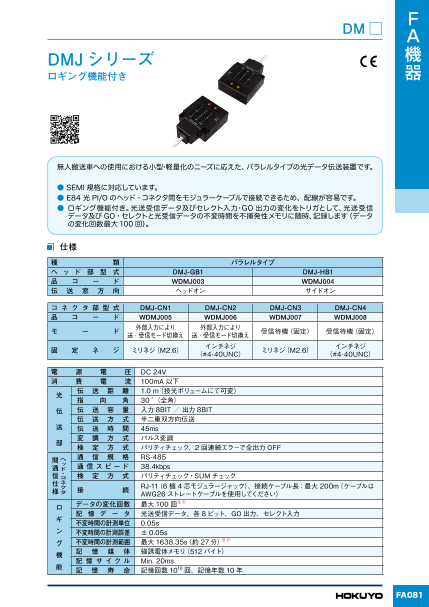

光データ伝送装置【パラレルタイプ】
DMJ
ロギング機能付き
無人搬送車への使用における小型·軽量化のニーズに応えた、パラレルタイプの光データ伝送装置です。
光データ伝送装置【パラレルタイプ】DMJのダウンロード (501.6Kb)

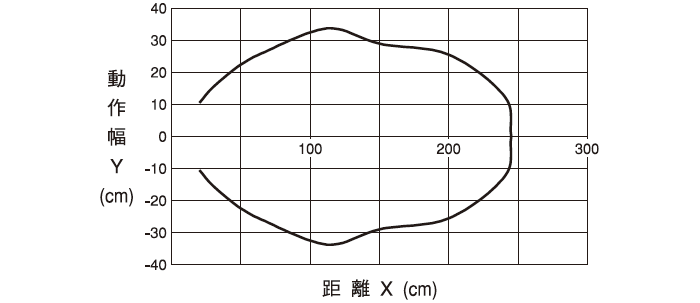

| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=35 |
|---|---|
| 伝送窓方向 | ○ヘッド部形式 DMJ-GB1(WDMJ003) ：ヘッドオン DMJ-HB1(WDMJ004) ：サイドオン |
| DMJ-CN1(WDMJ005) | ○モード 外部入力により送・受信モード切換え ○固定ネジ ミリネジ(M2.6) |
| DMJ-CN2(WDMJ006) | ○モード 外部入力により送・受信モード切換え ○固定ネジ インチネジ (#4-40UNC) |
| DMJ-CN3(WDMJ007) | ○モード 受信待機(固定) ○固定ネジ ミリネジ(M2.6) |
| DMJ-CN4(WDMJ008) | ○モード 受信待機(固定) ○固定ネジ インチネジ (#4-40UNC) |
| 電源電圧 | DC24V |
| 消費電流 | 100mA以下 |
| 光伝送部 | ○伝送距離：1.0m(投光ボリュームにて可変) ○指向角：30゜(全角) ○伝送容量：入力8BIT/出力8BIT ○伝送方式：半二重双方向伝送 ○伝送時間：45ms ○変調方式：パルス変調 ○検定方式：パリティチェック、2回連続エラーで全出力OFF |
| ヘッド・コネクタ間通信仕様 | ○通信規格：RS-485 ○通信スピード：38.4kbps ○検定方式：パリティテェック·SUMチェック ○接続 RJ-11(6極4芯モジュラージャック) 接続ケーブル長：最大200m (ケーブルはAWG26ストレートケーブルを使用してください) |
| ロギング機能 | ○データの変化回数 最大100回※データの変化回数が最大値を超えた場合は、古いデータから順に上書きしていきます。 ○記憶データ 光送受信データ・各8ビット・GO出力 ・セレクト入力 ○不変時間の計測単位：0.05s ○不変時間の計測誤差：±0.05s ○不変時間の計測範囲：最大1638.35s(約27分) ※光送受信データ不変時間の計測が最大値を超えた場合は、最大値として記録します。 ○記憶媒体：強誘電体メモリ(512バイト) ○記憶サイクル：Min.20ms ○記憶寿命：記憶回数1010回、記憶年数10年 |
| 動作表示灯 | ○ヘッド部 光通信により送受信されるPI/Oの内容を点灯 IN8点/OUT8点/GO/POW/NS NS：コネクタ部とのシリアル通信が正常時点灯 ○コネクタ部 NS：ヘッダ部とのシリアル通信が正常時点灯 MODE：受信待機時点灯 POW：電源ON時点灯 |
| 許容周囲照度 | 4,000lx以下 |
| 使用周囲温度 | −10～+50℃、但し結露・氷結しないこと |
| 使用周囲湿度 | 85%RH以下、但し結露・氷結しないこと |
| 耐震動 | 複振幅 1.5mm 10～55Hz、X・Y・Z各方向 各2時間 |
| 耐衝撃 | 500m/s2、X・Y・Z各方向 各10回 |
| 接続 | ヘッド—コネクタ間：モジュラ接続※、コネクタ部：Dサブ25P(オスピン)※別売にて接続ケーブルWZ00033(ケーブル長5m)をご用意します。別途お問い合わせください。 |
| 保護構造 | IP40(IEC規格) |
| ケース材質 | ポリカーボネート |
| 質量 | ヘッド：約50g、コネクタ：約70g |
