光データ伝送装置【パラレルタイプ】
DMS
小型・軽量
無人搬送車への使用における小型・軽量化のニーズに応えた、パラレルタイプのデータ伝送装置です。
光データ伝送装置【パラレルタイプ】DMS-G/DMS-Hのダウンロード (636.1Kb)
小型・軽量
50×50×20mmサイズに機能をコンパクトにまとめ、質量も280gに押さえていru
伝送方向（光軸方向）
ヘッドオンタイプとサイドオンタイプもご用意
エリア調整
投光ボリュームによりエリアの調整が可能
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=39 |
|---|---|
| オプション / アクセサリ | DMS－DM変換ブラケット ○品コード WZ00016 DMの代替としてDMSをお使いの場合の取付変換ブラケット |
| 伝送容量 | ○4BITタイプ 入力4BIT／出力4BIT ○8BITタイプ 入力8BIT／出力8BIT |
| 伝送方式 | 半二重双方向伝送 |
| 伝送時間 | 40ms |
| 変調方式 | パルス変調 |
| 検定方式 | パリティチェック |
| 投光素子 | 近赤外発光ダイオード |
| 受光素子 | フォトダイオード |
| 電源電圧 | DC10～30V（使用電圧範囲） |
| 消費電流 | 100mA以下 |
| 入力 | 接点または無接点オープンコレクタ入力 （ON電流2.5mA以上、OFF電流1mA以下、動作スレッショルド電流1.5～2mA） |
| 出力 | NPNオープンコレクタ出力（DC30V・50mA、残留電圧1.8V以下） |
| 使用周囲照度 | 4,000lx以下（白熱ランプ） |
| 使用周囲 温度・湿度 | −10～+50℃ 85％RH以下 ただし氷結・結露しないこと |
| 耐振動 | 複振幅1.5mm 10～55Hz X、Y、Z各方向 各2時間 |
| 耐衝撃 | 500m/s2 X、Y、Z各方向 各10回 |
| 接続 | ○4BITタイプ ケーブル引出し式（0.2mm2 15芯 シールド線2m長） ○8BITタイプ ケーブル引出し式（0.2mm2 22芯 シールド線2m長） |
| 保護構造 | IP64（IEC規格） |
| ケース材質/質量 | ポリカーボネート/約280g |
関連カタログ
光データ伝送装置【パラレルタイプ】の関連カタログ

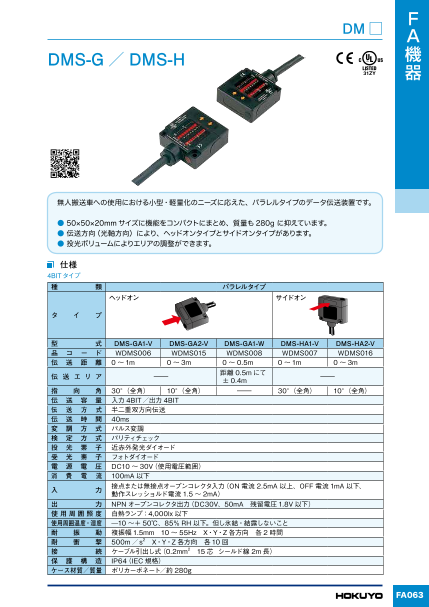

光データ伝送装置【パラレルタイプ】DMS-G/DMS-H
