ポイント
○高速で移動するサービスロボットの障害物回避や経路計画に最適○電源電圧DC24V・消費電流150mA 以下

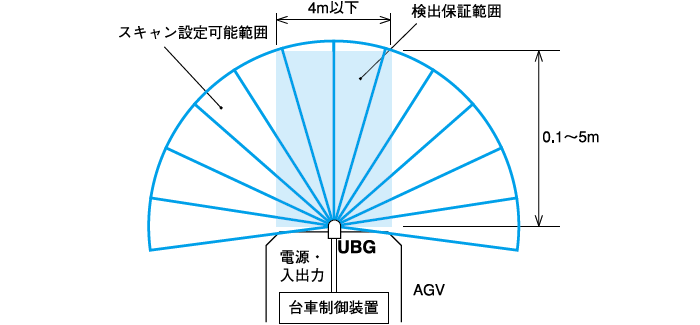

○測距範囲は、縦方向0.1～5m× 横幅4m、角度180°
○検出エリアの状況をリアルタイムに表示・確認
パソコン（RS-232C）の画面にて検出エリアの状況をリアルタイムで見ることができる
○最大31パターンの検出エリア切換えが可能
外部からのビット入力により、あらかじめパソコン操作で設定された検出エリアの切換えが可能
検出エリアはパソコンを使って自由に作成することができ、検出エリアごとに3 段階出力の検出距離を設定できる
| 主な用途 | ○工場内における無人搬送台車の前方障害物検出 |
|---|---|
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=92 |
| 電源電圧 | DC24V（動作電圧範囲18～30V リップル10%以内） |
| 消費電流 | 150mA以下(但し起動時に突入電流約300mA必要、電源24V時） |
| 光源 | 半導体レーザ λ=785nm(FDA レーザ安全クラス1) |
| 検出範囲 | ○縦方向0.1～5m、横幅4mのエリア（原点はスキャン中心位置） ○ただしスキャン角度180°内 |
| 検出物体 | 白ケント紙125mm×125mm（センサ投・受光面に対して平行に設置） |
| 測距精度 | 検出距離が1mまでは±20mm、1m以上は検出距離の2% ※ 精度は出荷時の基準環境下による基準反射板による値です。 |
| 繰返し精度 | 検出距離が1mまでは±10mm ※ 精度は出荷時の基準環境下による基準反射板による値です。 |

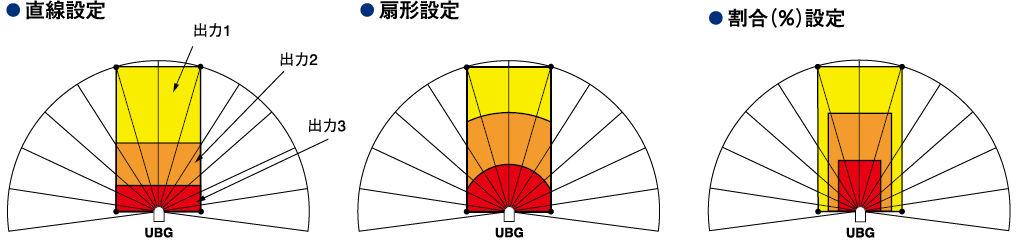

| 検出エリアの設定 | ○出力1：ポインタ最大7点で光軸方向に0～5mまで自由に作成可能 ○出力2・3：(1)正面方向に直線設定 (2)光軸方向に扇形設定 (3)割合%設定 の3種類にて設定可能 |
| 応差 | 検出距離の6.25% |
| 出力 | ○フォトカプラ・NPNオープンコレクタ出力（DC30V 50mA以下） ○出力1：エリア内検出で出力OFF ○出力2：エリア内検出で出力OFF ○出力3：エリア内検出で出力OFF ○出力4（故障出力）：正常時出力ON ※故障出力が出ると出力1～3は検出物ありを示す状態になります。 |
| 出力応答時間 | 210ms以下（スキャン速度100ms／1回転） ※エリア切り換えを行うとき最大1スキャンの時間がさらに遅れます。 |
| 入力 | ○フォトカプラ入力（アノードコモン）の電圧範囲：DC18～30V ○検出エリア切り換え ○入力1・2・3・4・5でエリアナンバーの設定 ○入力1・2・3・4・5を全てONで発光停止（OFF：Hレベル入力、ON：Lレベル入力） |
| 入力応答時間 | 入力取込み周期：1スキャン時間（100ms） （ただし外部入力より発光停止状態選択時は入力取込み周期1msです。） |
| 起動時間 | 電源投入から10秒以内で動作（但し、起動状態によって超える場合があります。） |
| 表示灯 | ○電源表示灯（緑）：起動時及び故障認識で点滅 ○出力1表示灯（橙）：エリア内検出で点灯 ○出力2表示灯（橙）：エリア内検出で点灯 ○出力3表示灯（橙）：エリア内検出で点灯 |
| 接続 | ケーブル線引出し式1m |
| 使用周囲照度 | ハロゲン・水銀灯：10,000lx以下、蛍光灯：6,000lx（最大照度） ※太陽光など強い光を直接受けた場合は、誤出力する場合があります。 |
| 使用周囲 温度・湿度 | −10℃～+50℃、85%RH以下。但し、氷結・結露しないこと |
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z方向各2時間 |
| 耐衝撃 | 196m／s2 X,Y,Z方向各10回 |
