ポイント
○測距原理にはパルス光によるTOF 方式を採用
○受光感度のアップにより、苦手な黒色検出性能を大幅に改善、さらに長距離検出が可能
○電源電圧DC10～30V、消費電流250mA 以下（DC24V、定常時）
○建築現場でのレーザバリア等にご検討いただけます。
○ON/OFFディレイ設定可能
速い動きの物体をキャンセルすることができる
○近距離不感帯領域設定機能
ほこりや汚れなどの影響を軽減
○最小検出物体設定機能
小動物や枯葉などを検出しない

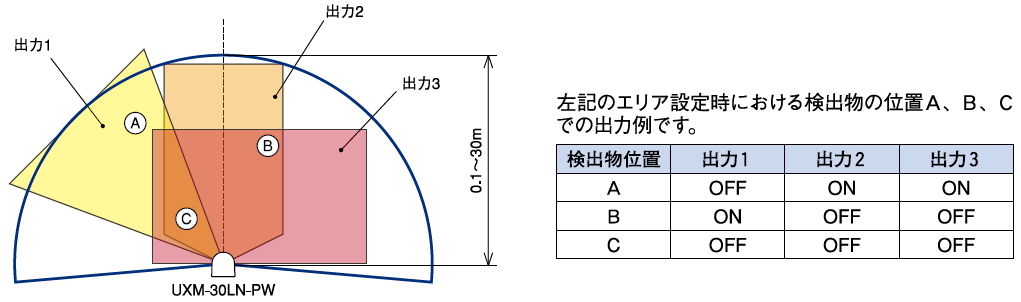

○最大16パターンの検出エリアの切換えが可能
検出出力 3点と故障出力を搭載
| 主な用途 | ○立体駐車場における車輌の位置検出 ○トンネル前における車輌の高さ検出 |
|---|---|
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=90 |
| オプション / アクセサリ | ○形式 UXMシリーズ用USBケーブル ○エリア設定用 PC接続ケーブル エリア設定に必要となるケーブルです。 ※本体には付属しておりませんので本体と一緒にご購入お願いいたします。 |
| 電源電圧 | DC10～30V |
| 消費電流 | ○定常時:DC10/12V時 600mA以下、DC24V時 250mA以下 ○起動時:DC10V 2A以下、DC12V 1.5A以下、DC24V 0.75A以下 |
| 光源 | 半導体レーザ λ=905nm(レーザ安全クラス1) |
| 測距原理 | Time of Flight方式(パルス式) |

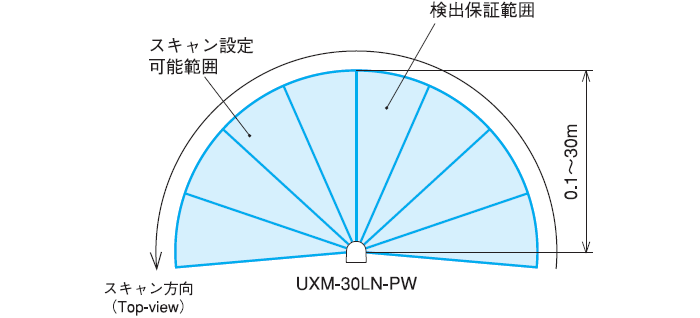

| 測距範囲 | ○0.1～30m(黒10%反射物500mm□) ※環境の影響は実機での確認をお願いします。 ○最大検出距離：100m(出力限界値)、角度：190° |
| 検出物体 | 5m：65mm、10m：130mm、30m：400mm(いずれも距離に対して最小の検出物) |
| 測距精度 | ○周囲照度 3000lx以下 ：±50mm*1 (黒10% 10m、白ケント紙 30m） ○周囲照度 100000lx以下 ：±100mm*1 (黒10% 10m、白ケント紙 30m） ※太陽光など強い光を受けた場合には測距範囲や測距精度が落ちる場合があります。 |
| 角度分解能 | ステップ角：0.25°（360°/1,440分割） |
| 走査時間 | 50ms/scan(モータ回転数1,200rpm) |
| 騒音 | 25dB以下(300mmにて) |
| インタフェース | ○USB2.0(Full Speed、12Mbps、エリア設定用) ○故障出力、出力1・2・3(Nchオープンドレイン出力 DC30V 100mA以下) 出力1・2・3：エリア内検出で出力OFF、故障出力：正常動作時出力ON ※故障出力が出ると、出力1～3は検出物ありを示す状態になります。 |
| 入力 | エリア入力1・2・3・4(全16パターン) |
| 出力応答時間 | 100ms以下(スキャン速度50ms/1回転)※条件により異なります。 |
| 起動時間 | 電源投入から30秒以内で動作(但し、起動状態によって越える場合があります) |
| 表示灯 | 電源表示灯(緑)：電源ON時点灯。動作/故障表示灯(橙)：検出時→点灯、故障時→点滅 |
| 接続 | ケーブル引出し式2m※USBケーブル(UZ00023)を別売にてご用意しておりますので、詳細はお問い合わせください。 |
| 使用周囲 温度・湿度 | −10～+50℃(保存時-25～+75℃)、85%RH以下。但し、結露・氷結しないこと |
| 耐振動 | 複振幅1.5mm 10～55Hz X、Y、Z各方向 各2時間 |
| 耐衝撃 | 196m/s2 X、Y、Z各方向 各10回 |
