測域センサ【エリア設定タイプ】

UXM-30LAH-EWA

従来のUXM-30LN-PWに比べ、計測制度、角度分解能、最大検出距離アップ

北陽電機株式会社

耐屋外環境に優れたタフレーザースキャナです。
計測精度 ±30mm(1.6倍)、角度分解能 0.125°(2倍)、最大検出距離 80m(白ケント紙)

もっと見る 閉じる

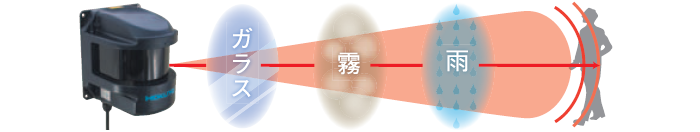

屋外用フィルタを搭載

○雨フィルタ………エリア内を移動するものやランダムに検出するものに対するフィルタ
○霧フィルタ………空中に漂う霧や煙に対するフィルタ
○感度フィルタ……反射が弱いものを除去するフィルタ、外乱光や雨などのノイズの除去に効果がある
○エコーフィルタ…雨粒やガラス面、物体の境目などの入射により複数エコーがある環境では、エコーフィルタを選択することで、最初のエコーまたは最後のエコーで判定することができる

※フィルタを適用することで、感度や応答速度に影響し、検出できなくなることがあります。設定後は実機による十分な検証を行ってください。

ポイント

○エリア設定により飛び地エリアも可能に
○ヒーター機能により結露防止(寒冷地可)
○同期機能による干渉防止

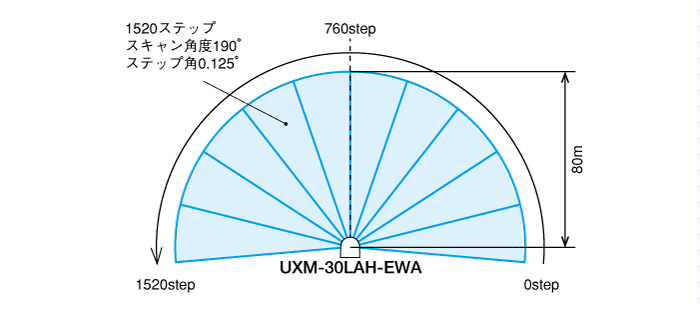

スキャン範囲

図は白ケント紙が検出可能なエリアで、最大検出距離は白ケント紙1000×1500mmで80m、黒紙500×500mmで30mです。検出体の種類により最大検出距離が異なります。

主な用途 ○クレーンの障害物検知
湾岸用クレーン運用時にコンテナトラックなどと接触・衝突を防止
○コンテナ位置の検出
湾岸用クレーン運用に、コンテナの位置を検出
○車両検知
道路または、工場敷地内を走行する車両(トラック)などの検出用途等安全用途に最適
URL http://www.hokuyo-aut.co.jp/search/single.php?serial=41
光源 半導体レーザー λ=905nm、レーザー安全クラス1
電源電圧 DC10~30V
電源電流 ○定常時電流 DC12V時 600mA以下、DC24V時 300mA以下
○起動時電流 DC12V 1.5A以下、DC24V 0.75A以下
○ヒーター使用時(0℃以下) DC12V時 1.25A以下、DC24V時 1.25A以下
消費電力 7.2W以下(定常時)
ヒーター使用時(0℃以下) DC12V時 15W以下、DC24V時 30W以下
検出距離及び検出体 ○検出保証値 0.1~30m(反射率10%黒紙 500mm×500mm)
      0.1~80m(反射率90%白ケント紙 1000mm×1500mm)
※室内環境にて(蛍光灯 1,000lx以下)
○最大検出距離:80m(エリア設定最大値)
○最小検出物 33mm(5m)、65mm(10m)、200mm(30m)
距離精度 ○反射率10%黒紙
0.1~15m:±30mm、15~30m:±50mm
※室内環境にて(蛍光灯 1,000lx以下)
0.1~30m:±50mm 周囲照度 3,000lx以下
0.1~20m:±50mm 周囲照度 100,000lx以下
※外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。
※環境の影響は実機での確認をお願いします。
○反射率90%白ケント紙
0.1~30m:±30mm
※室内環境にて(蛍光灯 1,000lx以下)
0.1~30m:±50mm 周囲照度 3,000lx以下
0.1~30m:±50mm 周囲照度 100,000lx以下
※外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。
※環境の影響は実機での確認をお願いします。
測定分解能及び繰返し精度 ○1mm 単位
○反射率10%黒紙
0.1~15m:σ<10mm、15~30m:σ<15mm
※室内環境にて(蛍光灯 1,000lx以下)
0.1~30m:σ<20mm 周囲照度 3,000lx以下
0.1~20m:σ<30mm 周囲照度 100,000lx以下
※外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。
※環境の影響は実機での確認をお願いします。
○反射率90%白ケント紙
0.1~30m:σ<10mm
※室内環境にて(蛍光灯 1,000lx以下)
0.1~30m:σ<15mm 周囲照度 3,000lx以下
0.1~30m:σ<30mm 周囲照度 100,000lx以下
※外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。
※環境の影響は実機での確認をお願いします。
走査角度 190度
角度分解能 約0.125度(360°/2880分割)
走査時間 50ms(モーター回転数 1200rpm)
インターフェース Ethernet 100BASE-TX(Auto-negotiation)
出力 OUTPUT 6点:同期マスタ出力、同期出力、故障出力、検知出力1~3
入力 INPUT 5点:同期入力、エリア入力1~4
使用周囲 温度・湿度 −10~+50℃ 85%RH (-30~+50℃ 85%RH:ヒーター使用時)、
但し結露、凍結がないこと
保護構造 IP67
質量 1200g
