測域センサ【エリア設定タイプ】
UST-20LN
測域センサの新たなステージへ
光でスキャニングしながら検出物までの距離を測定する二次元走査型の光距離センサです。

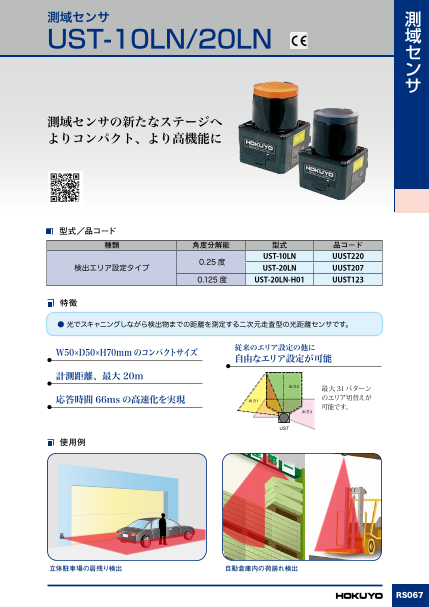

測域センサ【エリア設定タイプ】UST-10/20LNのダウンロード (728.6Kb)
| 主な用途 | ○自動倉庫内の荷崩れ検出 ○立体駐車場の居残り検出 |
|---|---|
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=155 |
| 品コード | UUST107 |
| 電源電圧 | DC12V/DC24V （動作電圧範囲１0～30V リップル10％以内） |
| 消費電流 | 150mA以下（DC24V使用時） 但し、起動時に突入電流約450mA必要 |
| 光源 | ○半導体レーザ（905nm） ○レーザ安全クラス1（IEC60825-1:2007 Accession number:1420210-001） |
| 検出距離及び検出体 | ○60mm～20000mm （白ケント紙） ○60mm～8000mm (反射率10%時) ※最小検出体 350mm： 距離により変動 ※センサ投受光面に対して平行に設置した場合。 アプリケーションにて最小検出体の幅を設定することが出来ます。 |
| 測距精度 | 60mm～20000mm ±40ｍｍ※精度は出荷時の基準環境下による基準反射板（白ケント紙）による精度です。 |
| 繰返し精度 | σ< 20mm※精度は出荷時の基準環境下による基準反射板（白ケント紙）による精度です。 |

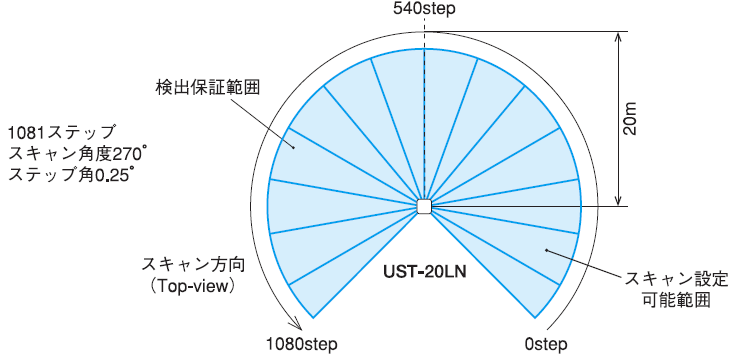

| 走査角度 | 270度 |
| 走査時間 | 25msec (モータ回転数 2400rpm) |
| 角度分解能 | 0.25度 |
| 起動時間 | 10sec以内 (但し、起動条件(故障)によっては、超える場合があります。) |

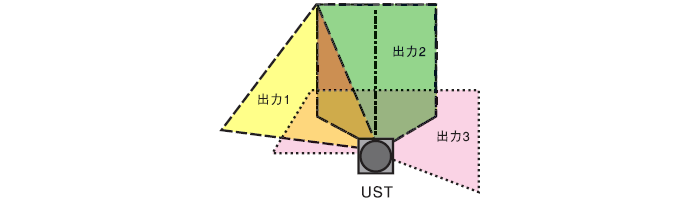

| 出力 | ○出力5点（フォトカプラ・オープンコレクタ出力 ＤＣ３０Ｖ ５０ｍＡ ＭＡＸ．） ○出力１ ：エリア内検出で出力ＯＦＦ ○出力２ ：エリア内検出で出力ＯＦＦ ○出力３ ：エリア内検出で出力ＯＦＦ ○出力４ ：故障出力（正常時出力ＯＮ） ○出力５ ：同期出力 （注）故障出力が出ると出力１～３障害物有りを示す状態になります。 |
| 応答時間 | ○OFF : 66msec～3241msec ○ON : 66msec～3241msec ※出荷時は、66msec となっています。アプリケーションの機能設定よりON/OFF ディレー機能の切り替えが可能です。 エリア切り替えを行うとき最大１スキャンの時間さらに遅れます。 |
| ヒステリシス | ○ヒステリシス 6.25% ○ヒステリシス 3.125% ○ヒステリシス なし （出荷時） |
| インターフェース | ○USB (USB micro-Bタイプコネクタ) ○RS422 |
| 表示灯 | ○電源表示灯（青）：起動時及び故障認識で点滅 ○出力１表示灯（橙）：エリア内検出で点灯 ○出力２表示灯（橙）：エリア内検出で点灯 ○出力３表示灯（橙）：エリア内検出で点灯 |
| 同期機能 | 同期動作モード（Area Designerにより設定）※出荷時の設定は同期マスターです。 同期マスター （0°） 同期スレーブ（90°） 同期スレーブ（180°） 同期スレーブ（270°） |
| EMC規格 | ○EMI EN61326-1：2013 EN55011：2009 + A1：2010 ○EMS EN61326-1：2013 EN61000-4-2：2009 EN61000-4-3：2006 + A1：2008 + A2：2010 EN61000-4-4：2012 EN61000-4-6：2009 EN61000-4-8：2010 |
| 使用周囲 温度・湿度 | −10℃～＋50℃ 85％ＲＨ以下 （但し、結露、凍結がない事） |
| 使用周囲照度 | 15,000ｌｘ以下 注）太陽光など強い光を直接受けた場合は誤出力する場合があります |
