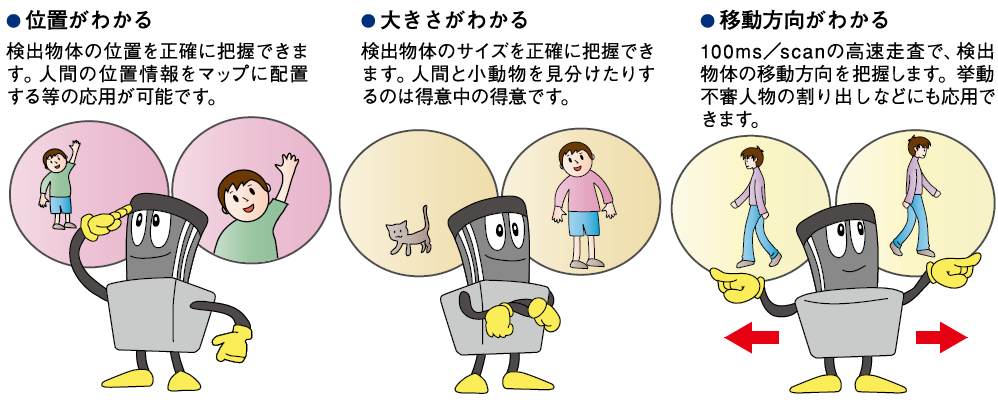

| 主な用途 | ○自律ロボットの環境認識 ○自動ドアの開閉用 |
|---|---|
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=29 |
| 電源電圧 | DC5V±5%※USBバスパワーでは動作しません。別途電源をご用意ください。 |
| 消費電流 | 500mA以下（但し、起動時は約600mA） |
| 光源 | 半導体レーザ λ=785nm（FDA レーザ安全クラス1） |
| 測距物体 | 70mm□白色紙 |

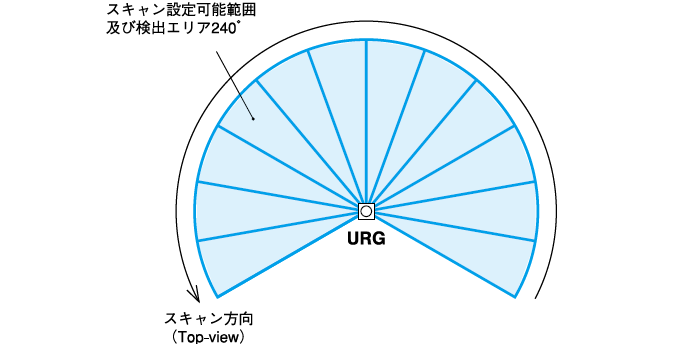

| 測距範囲 | 距離：0.06～4m（但し、70mm□ 白色紙）角度：240° |
| 測距精度 | 0.06～1m：±10mm、1～4m：距離の1% |
| 繰返し精度 | 0.06～1m：±10mm |
| 角度分解能 | ステップ角：約0.36°（360°／1024分割） |
| 光軸径 | 約φ40mm以下(距離4mにおける参考値) |
| 走査時間 | 100ms/scan |
| インターフェイス | ○USB1.1/2.0(Full Speed)(USB mini Bタイプコネクタ) ○RS-232C（19.2k，57.6k，115.2k，250k，500k，750kbps） |
| 通信仕様 | 専用コマンド（SCIP Ver.1.1 or Ver.2.0）※出荷時はVer1.1です。詳細はお問い合せください。 |
| 出力 | NPNオープンコレクタ出力(同期出力：1点) |
| 表示灯 | 電源表示灯(緑)：電源ON時点灯 |
| 接続 | 専用ケーブル(付属) |
| 使用周囲照度 | ハロゲン・水銀灯:10,000lx以下、蛍光灯:6,000lx(最大照度) 注）太陽光など強い光を直接受けた場合は誤出力する場合があります。 注意：本製品は安全対策カテゴリに対応した機器ではありません。 注意：本製品は屋内仕様です。屋外でのご使用は、上記仕様を満たさない場合があります。 ※北陽電機㈱製品の利用目的について 北陽電機製品が大量破壊兵器、人類を殺傷する目的を持つ武器・装置、またそれに関連する技術等へ使用の恐れがある場合、もしくは使用が判明した場合は、日本国法の外国為替および外国貿易法／輸出貿易管理令に準拠し販売を差し止めることがあります。また、製品の輸出に関しては、国際的な平和や安全を維持するために、同法／輸出貿易管理令に準拠した手続きを行います。 |
| 使用周囲温度 | −10～+50℃(保存時：-25～+75℃)、但し氷結・結露しないこと |
| 使用周囲湿度 | 85%RH以下、但し氷結・結露しないこと |
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z方向 各2時間 |
| 耐衝撃 | 196m／s2 X,Y,Z方向各 10回 |
