CNC卓上型コイル巻線機

TAK-01 / YOK-01

一般コイルからトランス等のセクション巻きまで多様な仕様に対応する4つの入力パターンがプリセットされ、仕様変更もスムースな、使い勝手の良い装置です。
TAK-01はスピンドル軸がフロントに、YOK-01はサイドに位置しており、コイル仕様により使い分けられます。

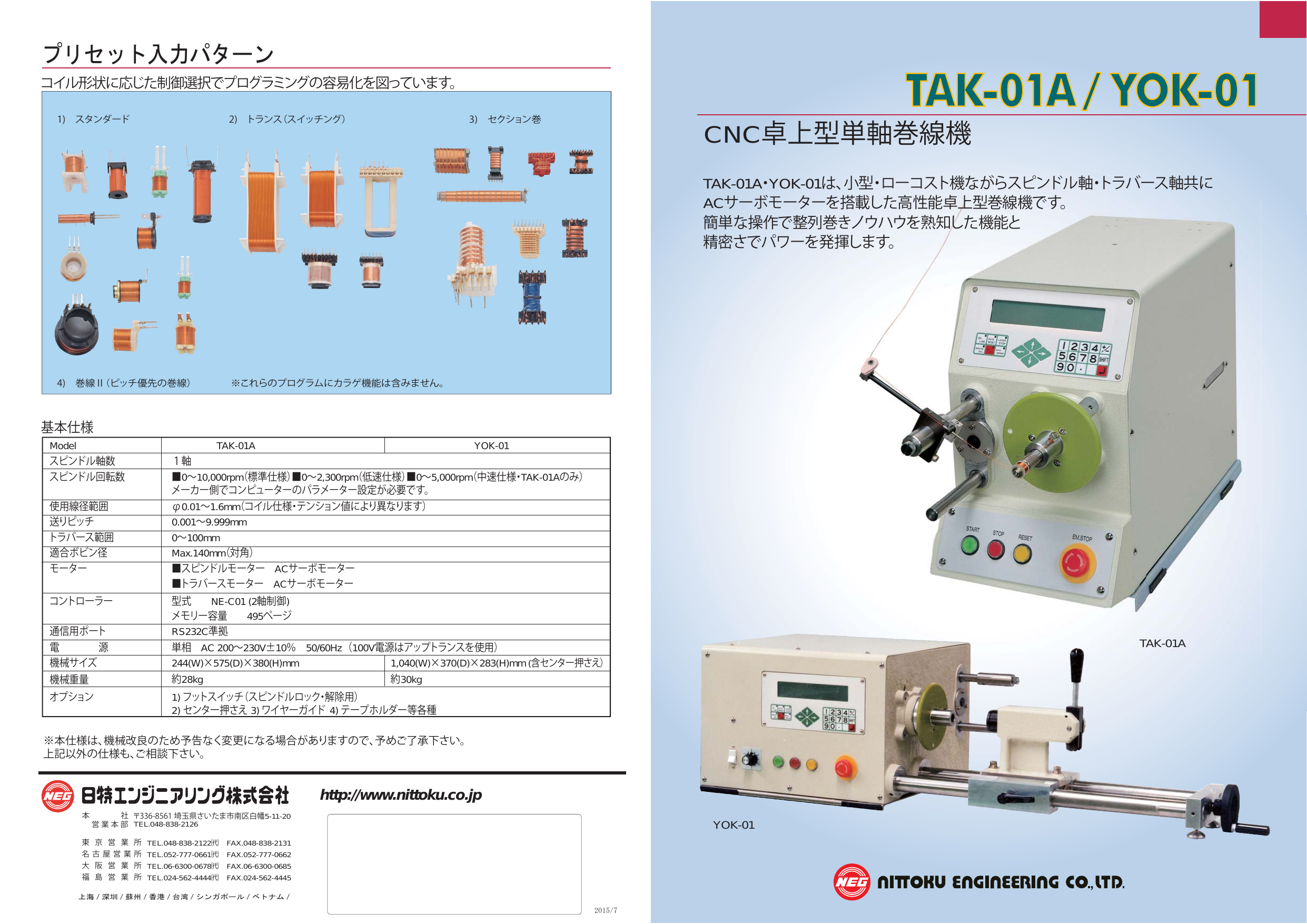

CNC卓上型コイル巻線機のダウンロード (1.2Mb)

CNC卓上型コイル巻線機の情報・製品仕様

URL	http://www.nittoku.co.jp/product/details/tak.html
スピンドル数	1軸
スピンドル回転数 ※	■Max. 10,000rpm（標準仕様） ■Max. 2,500rpm（低速仕様） ■Max. 5,000rpm（中速仕様・TAK-01のみ可） ※スピンドル最高回転数は線径やコイル仕様により異なります。
適応線径範囲 ※	ø0.01mm～ø1.6mm※ スピンドル最高回転数は線径やコイル仕様により異なります。
送りピッチ	0～9.999mm
トラバース範囲	0から100mm
適応ボビン径	Max. 140mm（対格）
コントローラー	型式：NE-C01 メモリー容量：495ページ
制御軸数	2軸
電源	AC200～AC230V ±10％　単相 50/60Hz
消費電力	約0.5KvA
機械サイズ	■TAK-01：(W)×575(D)×380(H)mm ■YOK-01244：1,040(W)×370(D)×283(H)mm
機械重量	■TAK-01：約28kg ■YOK-01244：約30kg
オプションユニット	■フットスイッチ（スピンドルロック解除用） ■センター押さえ ■ワイヤーガード ■テープホルダー等
