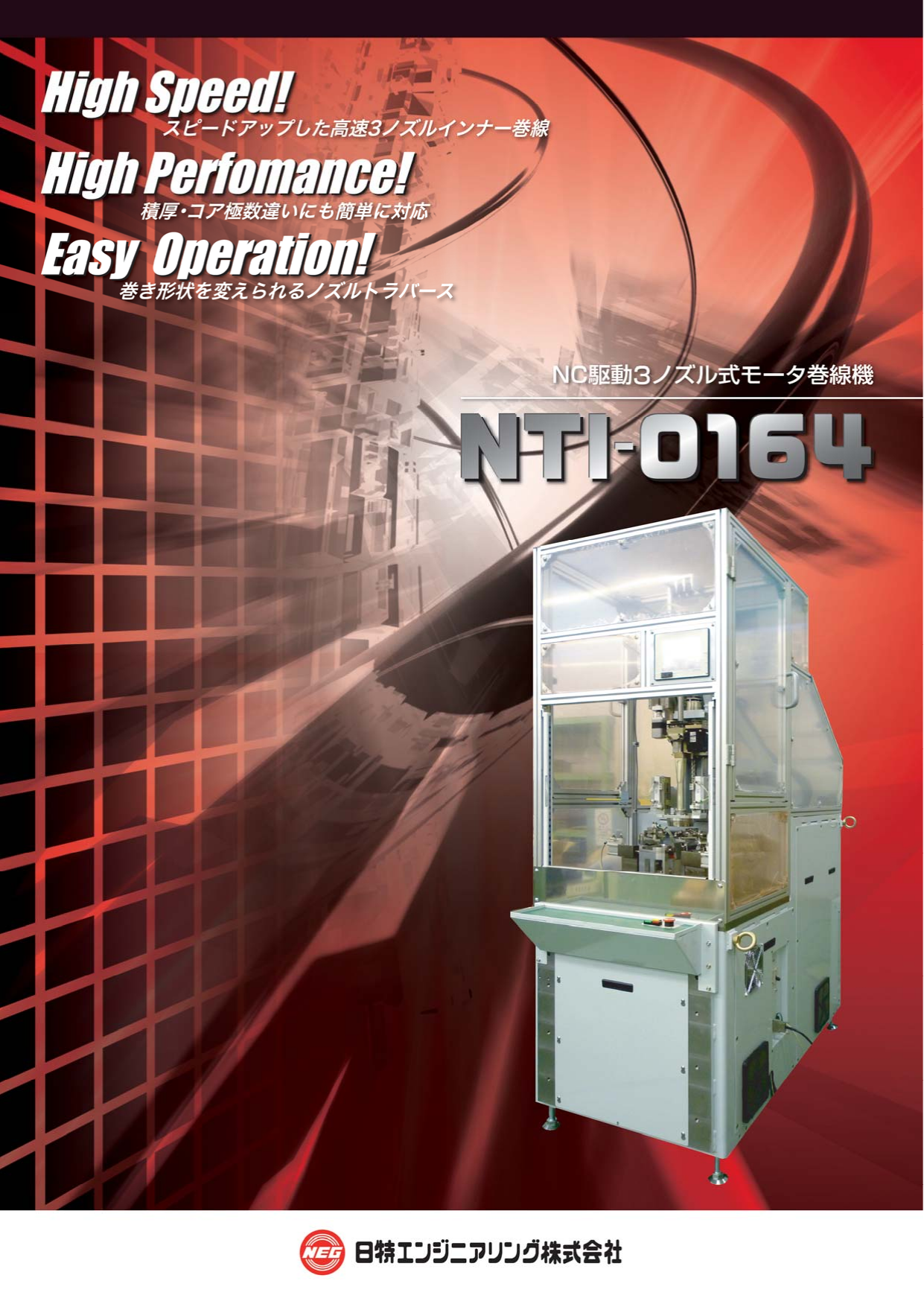

NC駆動3 ノズル式モータ巻線機
NTI-0164
ハイパワーモータを搭載することにより、業界初のスピードを兼ね備えた高速3 ノズルインナー巻線
最高巻線速度は、600rpmを誇ります。
NC駆動でS軸（コア回転）、Z 軸（ノズル上下）を調節するので、積厚・コア極数違いという場合でもプログラムで簡単に対応できます。
ノズルトラバースの巻き形状も、自在に変更可能です。
NC駆動3ノズル式モータ巻線機のダウンロード (726.9Kb)
★ステーター仕様、巻仕様等、全て参考値です。詳細は打ち合わせによります。
※本仕様は機械改良のため予告なく変更することがありますので、予めご了承下さい。
| ステーター外径 | Max.φ100 ㎜ |
|---|---|
| ステーター最小内径 | Min.φ51 ㎜ |
| ステーター積厚 | Max.75 ㎜ |
| 適応線径 | Max.φ0.7 ㎜ |
| 巻線速度 | Max.600rpm |
| コントローラー | 形式：NSC60-04 |
| NC 駆動 | ■7 軸 4 軸 （フック3 軸、減衰1 軸） ■S 軸 13kW ■Z 軸 2.5kW ■N 軸 0.2kW |
| 電源 | ■AC380V±10％ 3 相50/60Hz ■AC200V±10％ 3 相50/60Hz |
| エアー源 | 約0.49MPa |
| 機械サイズ | 約790(W)×1,590(D)×1,695(H)㎜ |
| 機械重量 | 約1,200kg |
