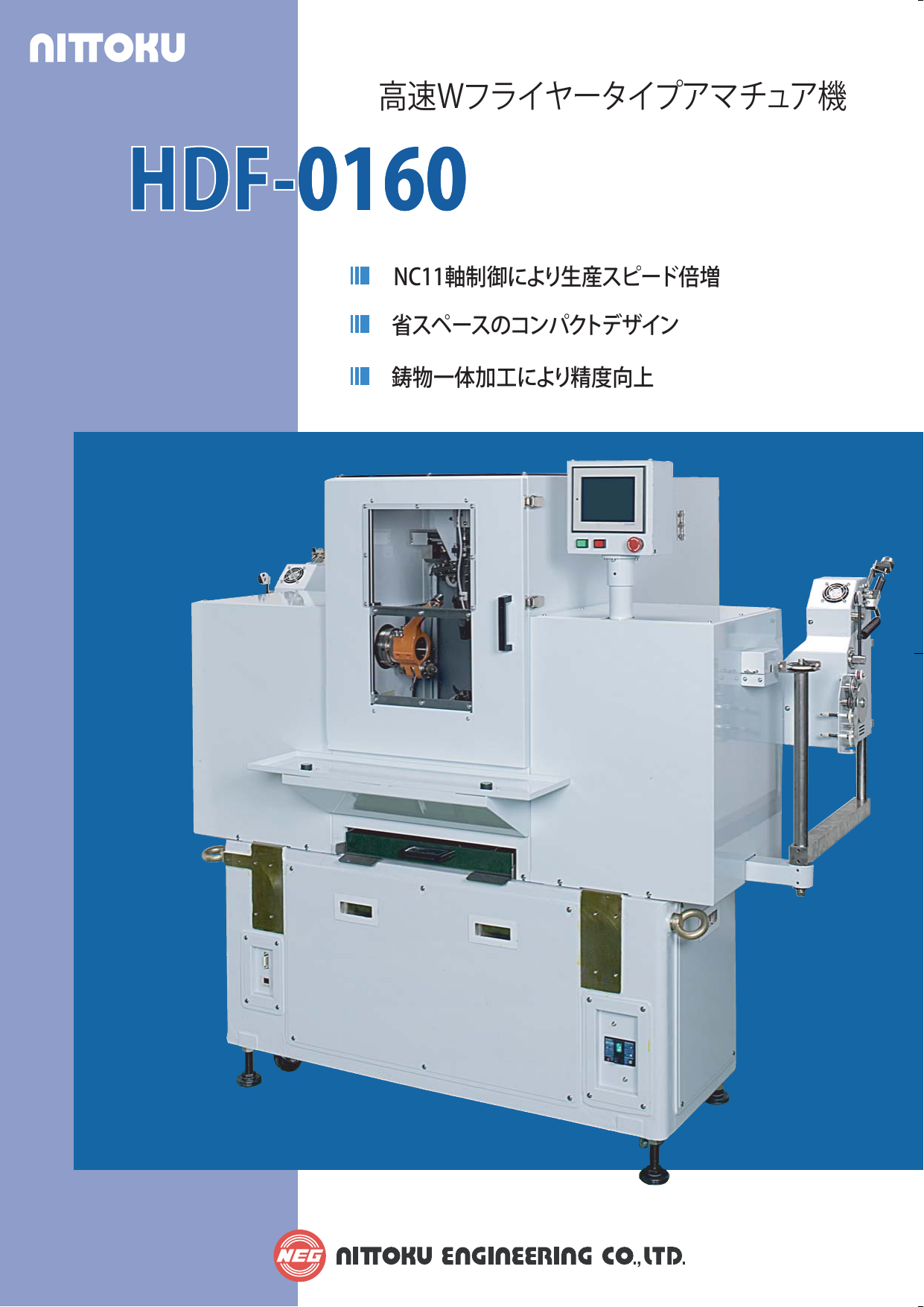

高速Wフライヤータイプアマチュア機

DF-0150 / DF-0150V / HDF-0160　（対象コア：多極アマチュア）

日特オリジナル超高速コントローラーの搭載で生産スピード倍増

ダブルフライヤーアマチュア巻線機DF-0150、DF-0150Vは、日特オリジナル超高速コントローラーの搭載により、コンパクトでシンプルな機構に加え、NC7軸により仕様替えに対するフレキシブルな対応を可能としました。また、DF-0160は、NC軸を4軸増やした11軸を搭載し、DF-0150と比較して巻線やフッキング等のスピード倍増を実現した、パワーアップモデルです。

もっと見る閉じる

高速Wフライヤータイプアマチュア機のダウンロード (221.2Kb)

高速Wフライヤータイプアマチュア機の特長

7軸NC制御とワンタッチの交換パーツにより、仕様替えが大変容易

ワークを変更した場合のニッパーカット位置の微調整、及びコア径に対するフォーマーの位置決めがNC制御になったため、仕様替え時間が短縮されました。また、フォーマー（チャック）開閉をNC制御にしたことにより、微少開き（0.1mm程度）でほとんど振れずにコアインデックスができるため、フォーマーの傷つきをなくし、タングガイドの正確な位置でのフッキングが可能になりました。
ニッパーとグリッパーを合わせ持つ機構によりスクラップレスを実現しました。　タングに対する位置合わせ調整をNCで行うため、スタート線及びフィニッシュ線の長さを限りなく短く設定することができ、また、仕様替えもプログラム切換にて容易に行うことができます。
両フライヤー軸受けと架台を一体加工しているので、機械精度が高く、剛性に優れています。

DF-0150 / DF-0150V / HDF-0160 巻線機基本仕様

■コアサイズ
外径：ø20～70mm
積厚：20～70mm
■シャフト径
ø5～ø18mm
■シャフト全長
100～240mm
■コンミテータ外径
ø10～ø40mm
■コンミテータ高さ
10～30mm
■スロット数
5スロット以上
■セグメント数
スロット数の1～3倍
■適応線径
ø0.1～ø1.3mm
■フライヤー回転速度
Max. 3000rpm
■制御軸数
DF-0150/DF-0150V：7軸サーボモーター
HDF-0160：11軸サーボモーター
■電源
AC200V ±10%　3相 50/60Hz
■消費電力
DF-0150/DF-0150V：約5KVA
HDF-0160：約8KVA
■エアー源
約0.4MPa以上
■消費量：15l/min.
■機械サイズ
DF-0150：約1,600（W）×1,400（D）×1,600（H）mm
DF-0150V：約1,200（W）×850（D）×1,800（H）mm
HDF-0160：約1,600（W）×1,400（D）×1,600（H）mm
■機械重量
約1000kg
