小型モータ用フライヤー巻線機
ASF-0135
アマチュアモータ・アウターローター向けフライヤー方式整列巻線機
上下のフォーマーそれぞれにNC駆動を持っており、巻線中、線材を入れる狙い位置にフォーマーをセットできます。この機構により、整列巻が可能です。

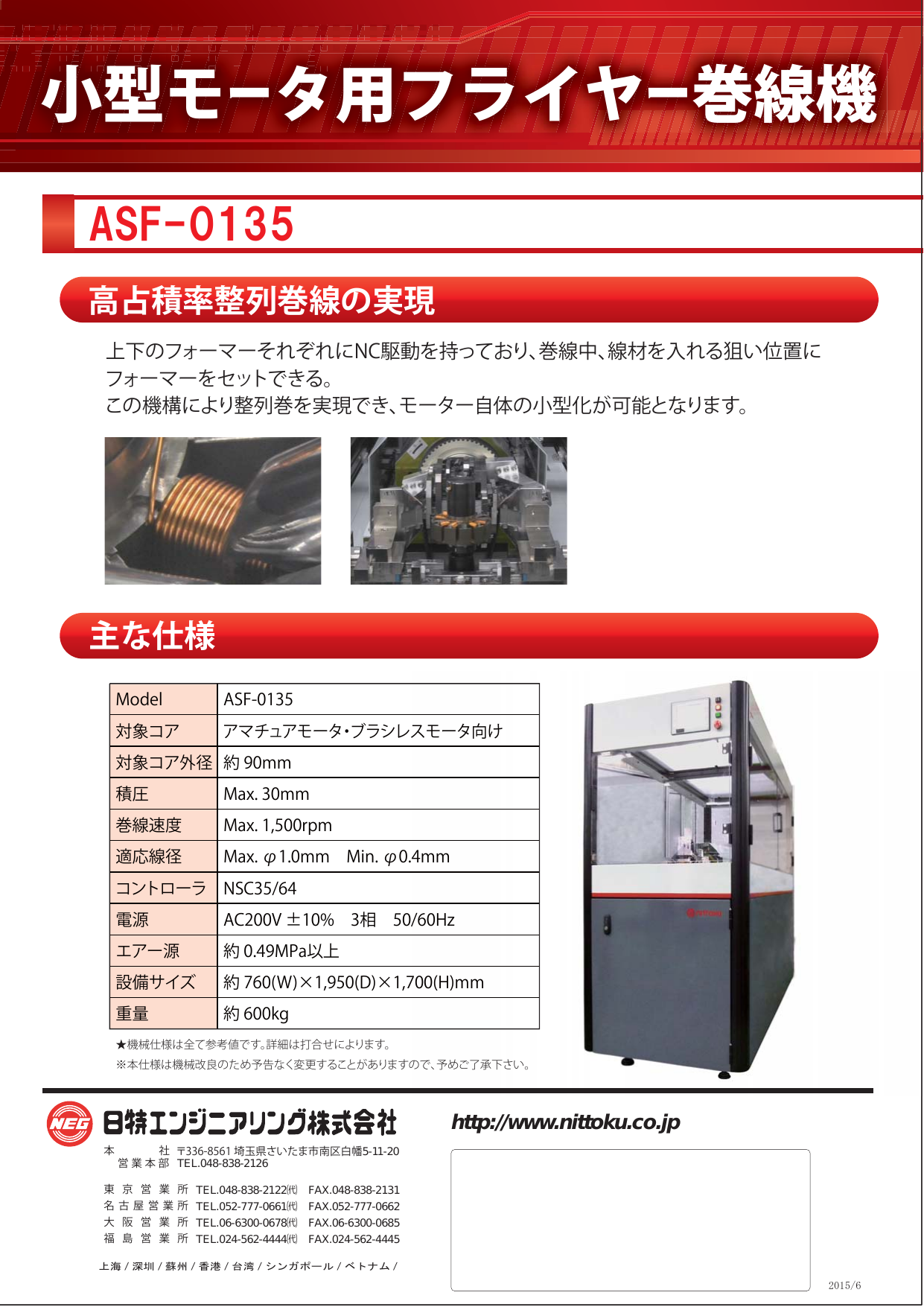

小型モータ用フライヤー巻線機のダウンロード (452.2Kb)
高占積率整列巻線の実現
上下のフォーマーそれぞれにNC駆動を持っており、巻線中、線材を入れる狙い位置に
フォーマーをセットできる。
この機構により整列巻を実現でき、モーター自体の小型化が可能となります。
★機械仕様は全て参考値です。詳細は打合せによります。
※本仕様は機械改良のため予告なく変更することがありますので、予めご了承下さい。
| 主な用途 | アマチュアモータ・ブラシレスモータ向け |
|---|---|
| 対象コア外径 | 約 90mm |
| 積圧 | Max. 30mm |
| 巻線速度 | Max. 1,500rpm |
| 適応線径 | Max. φ1.0mm Min. φ0.4mm |
| コントローラ | NSC35/64 |
| 電源 | AC200V ±10% 3相 50/60Hz |
| エアー源 | 約 0.49MPa以上 |
| 設備サイズ | 約 760(W)×1,950(D)×1,700(H)mm |
| 重量 | 約 600kg |
