【工業用カメラ】3CCDカラーラインスキャンカメラ
Albatrossシリーズ TF
最大40MHzのサンプリングレートを持つ、高感度な3CCDカラーラインスキャンカメラです。
ピクセルサイズは14μm×14μmのCCDセンサを採用し、アンチブルーミング機能と露光制御機能を搭載しております。色分解系にダイクロイックプリズムを搭載し、共通の光軸から平行に3つのラインイメージセンサに結像しています。カメラ出力はCamera Link（Base/Medium）に対応し、映像データをRGB毎に8/10/12 bitにてデジタル出力します。
プログラム可能な画素ごとの補正とRGBごとのゲイン、オフセット、カラーバランス及びカメラの自己診断機能を搭載しており、多彩な用途に優れたカラーパフォーマンスを実現しています。
また、オプション対応にてNIRの波長域を含んだプリズム仕様もありますので、お問い合わせください。

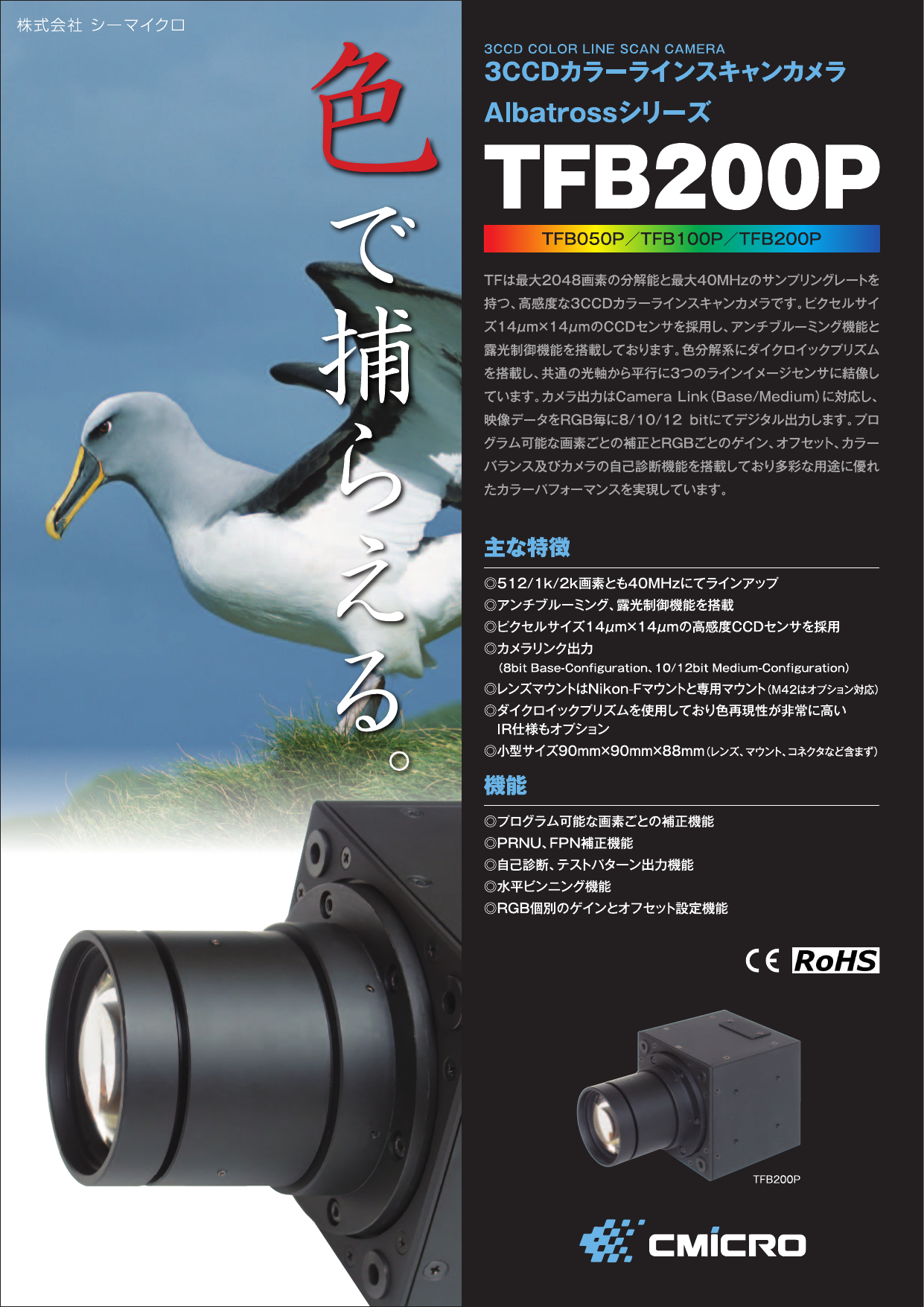

【工業用カメラ】3CCDカラーラインスキャンカメラAlbatrossシリーズ TFのダウンロード (1023.5Kb)
◎512/1k/2k画素とも40MHzにてラインアップ
◎アンチブルーミング、露光制御機能を搭載
■ピクセルサイズ14μm×14μmの高感度CCDセンサを採用
■カメラリンク出力
（8bit Base-Configuration、10/12bit Medium-Configuration）
ｖレンズマウントはNikon-Fマウントと専用マウント（M42はオプション対応）
■ダイクロイックプリズムを使用しており、色再現性が非常に高い
IR仕様もオプション
ｖ小型サイズ 90mm×90mm×88mm（レンズ、マウント、コネクタなど含まず）
機能
■プログラム可能な画素ごとの補正機能
■PRNU、FPN補正機能
■自己診断、テストパターン出力機能
■水平ビンニング機能
■RGB個別のゲインとオフセット設定機能
| URL | http://www.cmicro.co.jp/product/tf_series.html |
|---|---|
| 画素数 | ■TFB050P-C 512Pixel ■TFB100P-C 1024Pixel ■TFR200P-C 2048Pixel |
| 受光素子長 | ■TFB050P-C 7.17mm ■TFB100P-C 14.34mm ■TFR200P-C 28.67mm |
| 画素サイズ | 14.0μm×14.0μm |
| センサアライメント（有効画素中心基準） | △X＝±3.5、△Y＝±3.5、△θ＝±0.5 |
| レンズマウント | Nikon F マウント/専用マウント/M42（オプション） |
| 電源入力コネクタ | 6Pin、HR10-7R-6P（ヒロセ） |
| サイズ（レンズ、マウント、コネクタ含まず） | 90.0mm×90.0mm×88.0mm（W×H×D） |
| 重さ（レンズ、レンズマウント含まず） | 1400g |
| データ出力形式 | 40KHz×3tap(R.G.B）Camera Link Base/Medium Configuration |
| データ出力コネクタ | Camera Link 26Pin×2、10226-2200PE（3M） |
| 露光制御 | 有り |
| データフォーマット | 8bit（Base)、10/12（Medium） |
| アナログログイン調整（各色） | 最小：6（2倍）最大：32（40倍） |
| サンプリングレード | 40MHz |
| 温度環境 | 最小0° 最大45° |
| 入力電圧 | 最小：11DC V 最大：16DC V（標準12～15V） |
| カメラ感度0dBゲイン（Red) | 標準：37 |
| カメラ感度0dBゲイン（Green) | 標準：33 |
| カメラ感度0dBゲイン（Blue) | 標準：22 |
| ピクセル不均一性0dBゲイン（PRNU補正ON） | 最大：2DN |
