3相ブラシレスDCモータ駆動用IC SCM1241Mシリーズ
SCM1241Mは､600V/10A定格のIGBT､FRDを三相フルブリッジ構成とし､UVLO(制御電源電圧低下保護)､OCP(過電流保護)､TSD(過熱保護)などの保護機能付きプリドライブICと制限抵抗付きブートストラップダイオードを1パッケージに納めた製品です｡
パッケージはフルモールド構造で絶縁耐圧2500V/1分となっており､3シャントによる各相電流検出が行えるようになっています｡

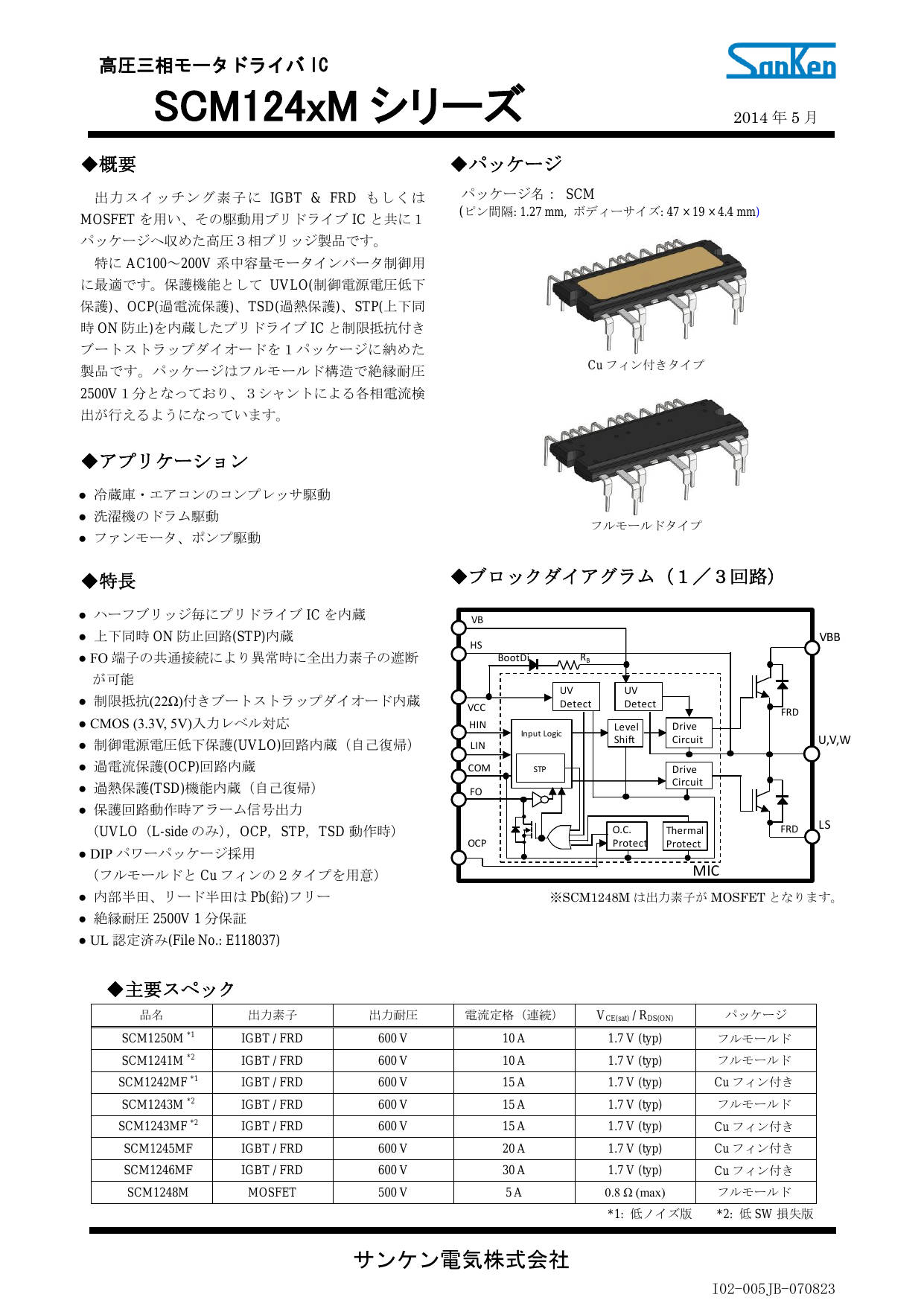

高圧三相モータドライバICSCM124xMシリーズのダウンロード (933.6Kb)
多彩な機能を内蔵
■ハーフブリッジ毎にプリドライブICを内蔵
■上下同時ON防止回路(STP)内蔵
■制御電源電圧低下保護(UVLO)回路内蔵（自己復帰）
■過電流保護(OCP)回路内蔵
■過熱保護(TSD)機能内蔵（自己復帰）
UL認定済み(File No.: E118037)
■FO端子の共通接続により異常時に全出力素子の遮断が可能
■制限抵抗(22Ω)付きブートストラップダイオード内蔵
■CMOS (3.3V, 5V)入力レベル対応
■保護回路動作時アラーム信号出力（UVLO（L-sideのみ），OCP，STP，TSD動作時）
■DIPパワーパッケージ採用（フルモールドとCuフィンの２タイプを用意）
■内部半田、リード半田はPb(鉛)フリー
■絶縁耐圧2500V 1分保証
| 主な用途 | ○冷蔵庫・エアコンのコンプレッサ駆動 ○洗濯機のドラム駆動 ○ファンモータ、ポンプ駆動 |
|---|---|
| URL | http://www.semicon.sanken-ele.co.jp/ctrl/product/detail/SCM1241M/ |
| 出力素子SCM1250M（低ノイズ版） | IGBT / FRD |
| 出力素子SCM1241M（低SW損失版） | IGBT / FRD |
| 出力素子SCM1242MF（低ノイズ版） | IGBT / FRD |
| 出力素子SCM1243M（低SW損失版） | IGBT / FRD |
| 出力素子SCM1243MF（低SW損失版） | IGBT / FRD |
| 出力素子SCM1245MF | IGBT / FRD |
| 出力素子SCM1246MF | IGBT / FRD |
| 出力素子SCM1248M | MOSFET |
| 出力耐圧 | SCM1250M（低ノイズ版）/SCM1241M（低SW損失版）/SCM1242MF（低ノイズ版）/SCM1243M（低SW損失版）/SCM1243MF（低SW損失版）/SCM1245MF/SCM1246MF：600 V/SCM1248M：500 V |
| 電流定格（連続） | SCM1250M（低ノイズ版）/SCM1241M（低SW損失版）：10A/SCM1242MF（低ノイズ版）/SCM1243M（低SW損失版）/SCM1243MF（低SW損失版）：15A/SCM1245MF：20A/SCM1246MF：30A/SCM1248M：5A |
| パッケージ | SCM1250M（低ノイズ版）/SCM1241M（低SW損失版）：フルモールド/SCM1242MF（低ノイズ版）：Cuフィン付き/SCM1243M（低SW損失版）：フルモールド/SCM1243MF（低SW損失版）/SCM1245MF/SCM1246MF：Cuフィン付きSCM1248M：：フルモールド |
