5相ステッピングモータ駆動用コントロールIC

SI-7510

サンケン電気株式会社

5相ステッピングモーター新ペンタゴン駆動専用のコントロールIC です。励磁シーケンス回路を内蔵しているため外部からClock(CL)を入力することでモーターを駆動できます。出力段には、Nch パワーMOS FET アレイを使用し、SI-7510+MOS アレイ×2 の3 パッケージでドライバを構成します。

もっと見る 閉じる

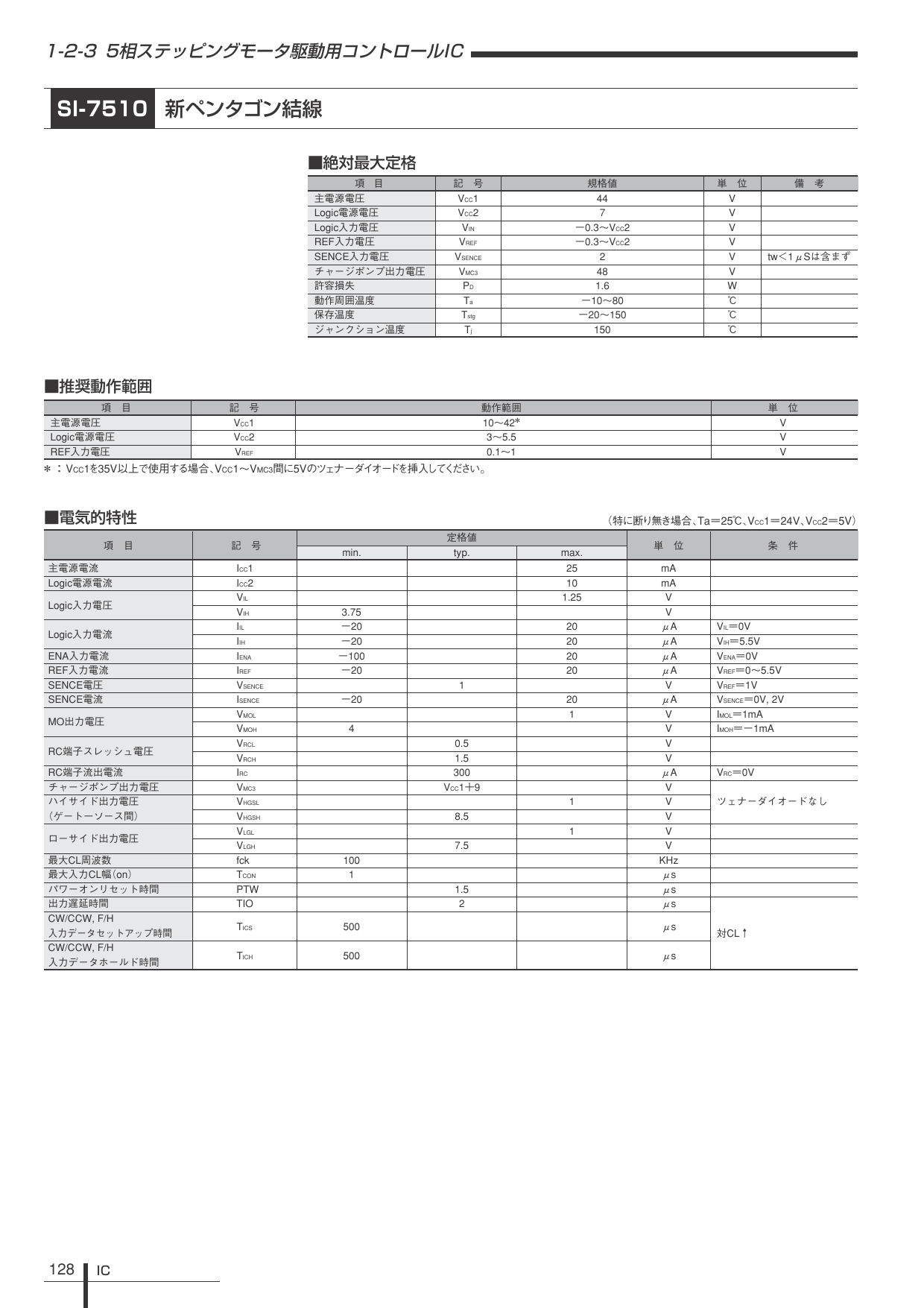

5相ステッピングモータ駆動用コントロールICのダウンロード (635.9Kb)

切替え機能

■正転(CW)/逆転(CCW)切替え機能
■相励磁(Full)/4-5 相励磁(Half)切替え機能
■Enable/Disable 切替え機能Disable時において内部カウンタは働いているのでClock を入力するとシーケンスは進みます。

電圧・電流

■主電源Vcc1=10~42V 対応
■コントロール電源電圧Vcc2 =3~5.5V 対応
■最大出力電流は、ペアで使用するMOS FET アレイの定格で決まります。出力電流 Io=6A SLA5073+SLA5074出力電流 Io=7A SLA5068+SLA5065

ハイサイドドライブ用チャージポンプ回路内蔵

■出力段の構成に全てNch MOS FETを使用します。このため、ハイサイドドライブ用としてチャージポンプ回路を内蔵しています。
■外付けRt/Ctによる自励方式の定電流制御を採用。

主な用途 ○プリンタ
○産業機器
URL https://www.semicon.sanken-ele.co.jp/ctrl/product/detail/SI-7510/
励磁方式 4相/4-5相
電源電圧 10~42V
UVLO
TSD
STP(同時オン防止機能)
