LLC電流共振オフラインスイッチング電源用コントロールIC SSC3S900シリーズ
SSC3S900シリーズは、ハイサイドのパワーMOSFETをドライブするフローティング･ドライブ回路を内蔵した、LLCタイプの電流共振型(SMZ方式)電源用制御ICです。
スタンバイ切り替え機能、電源入力電圧の影響が少ない過負荷保護機能、デッドタイム自動調整機能や共振外れ検出機能など、充実した保護機能を搭載しています。
これにより、構成部品が少なく、コストパフォーマンスの高い、小型・高効率・低ノイズの電源システムを容易に構成することができます。*SMZ=Soft-switched Multi-resonant Zero Current switch （すべてのスイッチング領域がソフトスイッチング動作）

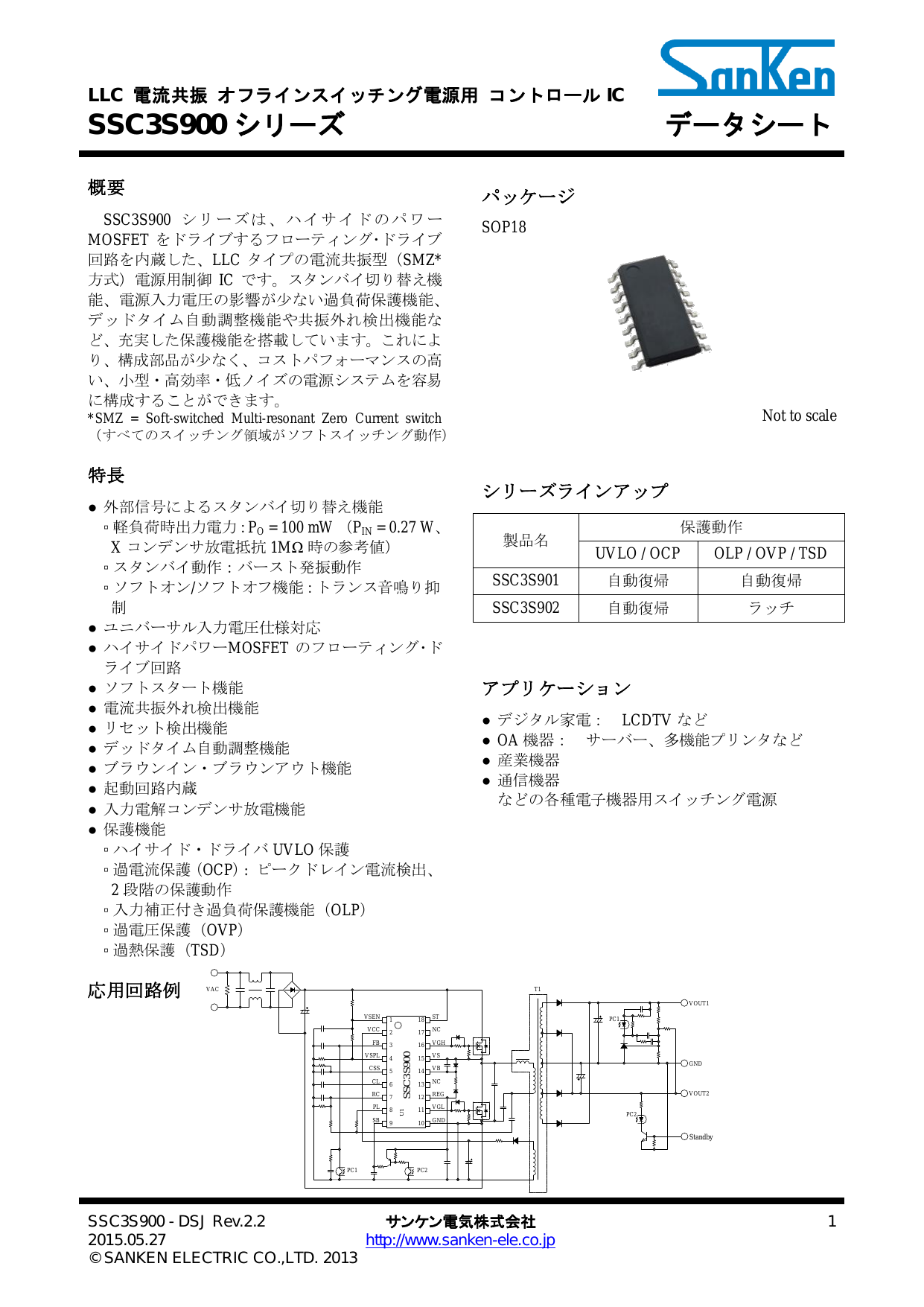

LLC電流共振オフラインスイッチング電源用コントロールICSSC3S900シリーズのダウンロード (1.2Mb)
外部信号によるスタンバイ切り替え機能
■軽負荷時出力電力：PO= 100 mW （PIN= 0.27 W、Xコンデンサ放電抵抗1MΩ時の参考値）
■スタンバイ動作：バースト発振動作
■ソフトオン/ソフトオフ機能：トランス音鳴り抑制
充実した機能を搭載
■ユニバーサル入力電圧仕様対応
■ハイサイドパワーMOSFETのフローティング･ドライブ回路
■ソフトスタート機能
■電流共振外れ検出機能
■リセット検出機能
■デッドタイム自動調整機能
■ブラウンイン・ブラウンアウト機能
■起動回路内蔵
■入力電解コンデンサ放電機能
保護機能
■ハイサイド・ドライバUVLO保護
■過電流保護（OCP）: ピークドレイン電流検出、2段階の保護動作
■入力補正付き過負荷保護機能（OLP）
■過電圧保護（OVP）
■過熱保護（TSD）
| 主な用途 | ○デジタル家電：LCDTVなど ○OA機器：サーバー、多機能プリンタなど ○産業機器 ○通信機器などの各種電子機器用スイッチング電源 |
|---|---|
| 保護動作UVLO / OCP | SSC3S901：自動復帰/SSC3S9 02：自動復帰 |
| 保護動作OLP / OVP / TSD | SSC3S901：自動復帰/SSC3S9 02：ラッチ |
