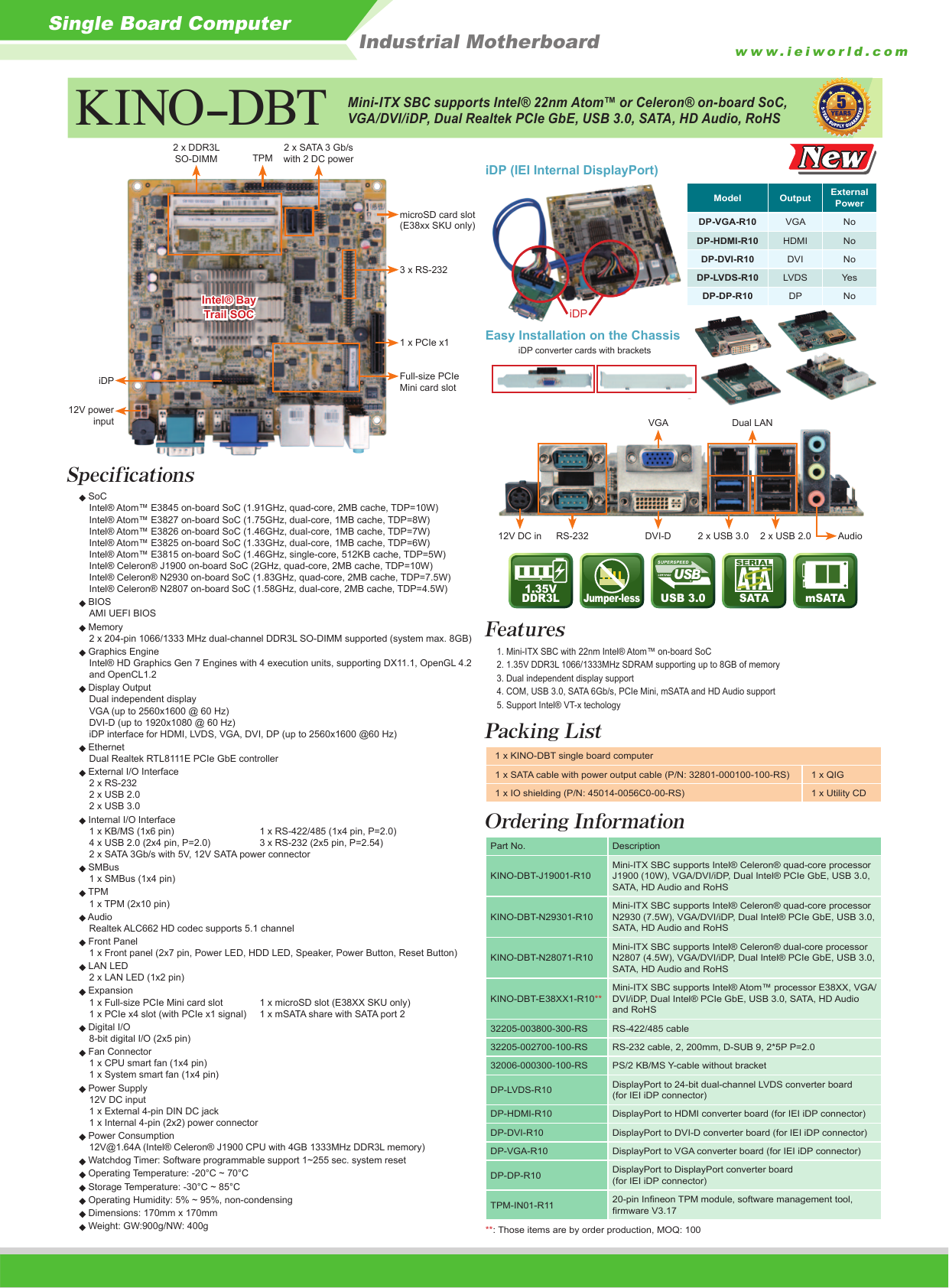

豊富なIOをもつBayTrail CPU搭載 | KINO-DBT

KINO-DBT

豊富なIOを備え12V単一電源が付いたMini-ITXボード/高性能&省電力

BayTrail CPU 産業用途のBayTrailシリーズの中で最もハイパフォーマンスを誇るCeleronJ1900と発熱量を抑えたTDP4.5WタイプのCeleronN2807をそれぞれ標準品でリリース。お客様の用途に合わせた製品を提案可能です。

[ 豊富なIO ]
RS-232CはリアIOも合わせ5本
USB3.0やUSB2.0、PCIEスロットやMini-PCIEカードスロットも搭載。

[ 12V単一電源 ]
製品は12V単一電源で動作
ボード上にはブートデバイス用の電源を供給する SATA Power コネクタも実装

もっと見る閉じる

KINO-DBTのダウンロード (578.4Kb)

お問い合わせ

豊富なIOをもつBayTrail CPU搭載 | KINO-DBTの情報・製品仕様

主な用途	産業用機械、ロボット、民生用電気機器、産業用電気機器、電子部品・半導体、IT・情報通信、その他製造、情報通信業、その他
URL	https://www.icp-nmr.com/news/IPC/KINO_DBT.html
CPU	Intel® Atom™ E3845 on-board SoC (1.91GHz, Quad-Core, 2MB Cache, TDP=10W) Intel® Atom™ E3827 on-board SoC (1.75GHz, Dual-Core, 1MB Cache, TDP=8W) Intel® Atom™ E3826 on-board SoC (1.46GHz, Dual-Core, 1MB Cache, TDP=7W) Intel® Atom™ E3825 on-board SoC (1.33GHz, Dual-Core, 1MB Cache, TDP=6W) Intel® Atom™ E3815 on-board SoC (1.46GHz, Single-Core, 512KB Cache, TDP=5W) Intel® Celeron® J1900 on-board SoC (2GHz, Quad-Core, 2MB Cache, TDP=10W) Intel® Celeron® N2930 on-board SoC (1.83GHz, Quad-Core, 2MB Cache, TDP=7.5W) Intel® Celeron® N2807 on-board SoC (1.58GHz, Dual-Core, 2MB Cache, TDP=4.5W)
チップセット	オンボード SoC
メモリ	2 x 204-pin 1066/1333 MHz デュアルチャンネル DDR3L SO-DIMM 対応 (システム最大. 8GB)
IOインターフェイス	1 x KB/MS (1x6 pin) 4 x USB 2.0 (2x4 pin, P=2.0) 1 x RS-422/485 (1x4 pin, P=2.0) 3 x RS-232 (2x5 pin, P=2.54) 2 x SATA 3Gb/s ( 5V, 12V SATA 電源コネクタ付属 )
拡張性	1 x フルサイズ PCIe ミニカードスロット 1 x マイクロSD スロット (E38XX SKU のみ) 1 x PCIe x4 スロット ( PCIe x1 信号付 ) 1 x mSATA ( SATA port 2 共有 )
消費電力	12V@1.64A (Intel® Celeron® J1900 CPU, 4GB 1333MHz DDR3L メモリ装着時)
動作環境	温度： -20°C ~ 70°C 湿度： 5% ~ 95%, (結露無き事)
寸法	170mm x 170mm
