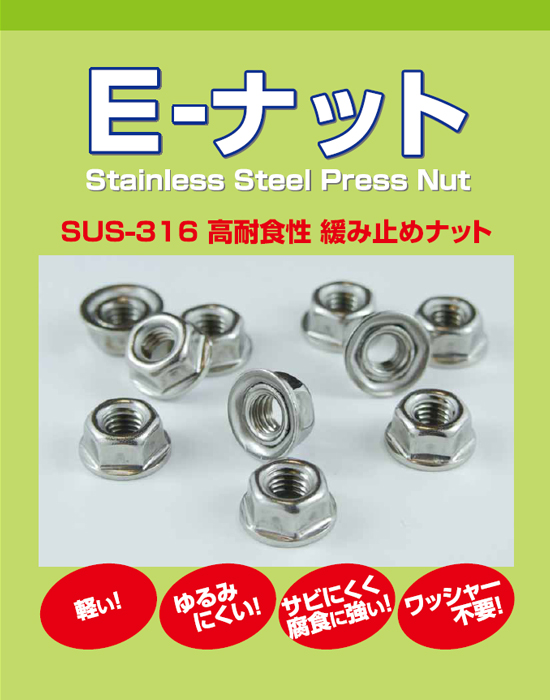

E-ナット

SUS-316高耐食性緩み止めナット

株式会社大丸鋲螺製作所

【軽い!】
板材からプレスによる塑性加工なので、重量は一般規格ナットの約1/2。
【ゆるみにくい!】
ネジ部自体で振動を吸収します。
【サビや腐食に強い!】
SUS-316Lを使用。
【強い!】
板材より成形され、ネジ部もロールタップによる転造で、材料の組織を切断していないので強力である。又ネジ山はなめらかで焼付がない。
【ワッシャー不要!】
フランジナット形状であるとともに、外側の六角部がスプリングワッシャーの働きをする。

もっと見る 閉じる

E-ナットと一般規格ナットとの比較

E-ナットのたわみ量は、ボルトの伸び量とも密接に関連していますが、一般規格ナットと比較して約5倍のたわみ量があります。
一般規格ナットの負荷時の荷重分布は一様はなく、しかも締付け面近くに集中するためボルトの折損の可能性があります。(全負荷の30%が最初のネジ山に集中する。)E-ナットは荷重が均等に分布するためボルトの局部的疲労がなく、しかも被締付け物も疲労しません。
一般規格ナットは、締付け力がネジのフランク部に直接作用しますが、E-ナットの締付力は、ショックアブソーバー的な役割をする外周六角部と上面可変部を通って、ボルトに間接的に作用します。したがって有効軸長さが大きくなります。
一般規格ナットの負荷座面は、被締付け物の取付穴に隣接する部分になります。E-ナットの負荷座面は取付穴から離れており、しかも一般規格ナットの場合により負荷面積が大きいので脆い材料の締付けにも最適です。

E-ナットはプレス加工技術による一体構造型のステンレス帯鋼性ナット

ネジはロールタップによる転造ゆえネジ山が滑らかで強力です。素材自体に伸縮性を有しているので、伸び効果による確実な締付けとワッシャーを併用しなくても所定の締付け力が得られます。

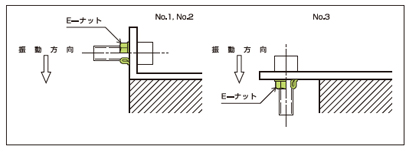

振動試験

※使用テストピース : E-ナット M5X0.8 SUS-316L
(使用ボルト) : 一般規格ボルト ISO M5X0.8 SS-41
※試験数 : n=3
※締付トルク : 31kg-cm
※振動条件 : 加速度 7G(小ネジでは最も過酷な振動条件): 振動時間4時間

試験結果【異常無し】
※一般に、適正締付トルクで締め付けられたネジのもどしトルクは、締付けトルクの60~80%といわれています。この結果よりほぼゆるみの兆候が見受けられないといえます。
