コントロールスイッチ ドラムスイッチ M形、ML形
小形ながら機能性が高く、しかも高信頼性を誇るマイドラ
プラントの神経系統の中心となる制御装置の中でもコントロールスイッチの担う役割は極めて重要です。マイドラは、平常時はもとより有時の際においても、常に安定した信頼性を誇り、しかも制御装置のインターフェイスとしてパネル面を有効に活用、さらにパネルデザインの向上に大きな役割を果たしています。

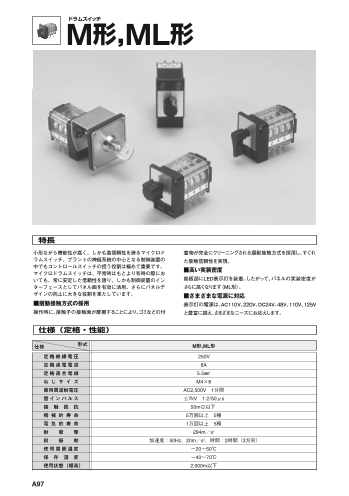

コントロールスイッチドラムスイッチ M形、ML形のダウンロード (10.1Mb)
摺動接触方式の採用
操作時に、接触子の接触面が摩擦することにより、ゴミなどの付着物が完全にクリーニングされる摺動接触方式を採用し、すぐれた接触信頼性を実現。
高い実装密度
銘板部にLED表示灯を装着。したがって、パネルの実装密度がさらに高くなります（ML形）。
さまざまな電源に対応
表示灯の電源は、AC１１０V、２２０V、DC２４V、４８V、１１０V、１２５Vと豊富に揃え、さまざまなニーズにお応えします。
| URL | http://www.fujidk.co.jp/products/03/m-ml.html |
|---|---|
| 定格絶縁電圧 | 250V |
| 定格通電電流 | 8A |
| 最大接続電線 | 5.5mm2 |
| ねじサイズ | M4×8 |
| 耐電圧 | AC2,500V 1分間 |
| 雷インパルス | ±7kV 1.2/50μs |
| 接触抵抗 | 50mΩ以下 |
| 機械的寿命 | 5万回以上 5種 |
| 電気的寿命 | 1万回以上 5種 |
| 耐衝撃 | 294m/s2 |
| 耐振動 | 加速度：50Hz、20m/s2 、時間：2時間(3方向) |
| 使用周囲温度 | ‐20～50℃ |
| 保存温度 | ‐40～70℃ |
| 使用状態(標高) | 2,000m以下 |
