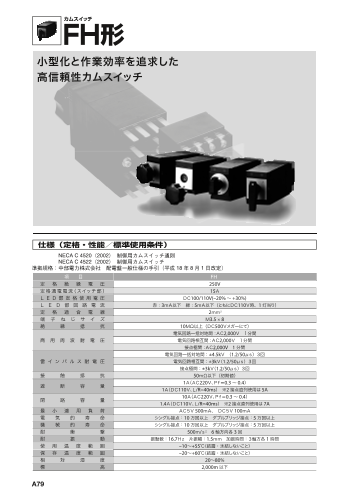

コントロールスイッチ 小形カムスイッチ FH形
小型化と作業効率を追求した高信頼性カムスイッチ
バック端子機構を採用し、操作本体部と配線端子部の脱着が可能です。配線端子部のみでの配線ができるため、作業が容易になりました。
コントロールスイッチ小形カムスイッチ FH形のダウンロード (3.5Mb)
小型化・省スペース化対応！最大接続電線2mm2
最小取付ピッチは横42ｍｍ、縦65ｍｍで実装配線が可能です。小型化される制御盤への対応が可能です。電線サイズ2mm2までの接続が可能です。
（ねじサイズ Ｍ3.5）
| URL | http://www.fujidk.co.jp/products/03/fh.html |
|---|---|
| 定格絶縁電圧 | 250V |
| 定格通電電流(スイッチ部) | 15A |
| LED部定格使用電圧 | DC100/110V(-20%～+30%) |
| LED部回路電流 | 赤：3mA以下 緑：5mA以下(ともにDC110V時、1灯当り) |
| 最大接続電線 | 2mm2 |
| 端子ねじサイズ | M3.5×8 |
| 絶縁抵抗 | 10MΩ以上(DC500Vメガにて) |
| 耐電圧（電気回路一括対地間） | AC2,000V 1分間 |
| 耐電圧（電気回路相互間） | AC2,000V 1分間 |
| 耐電圧（接点極間） | AC2,000V 1分間 |
| 雷インパルス耐電圧（電気回路一括対地間） | ±4.5kV (1.2/50μs)3回 |
| 雷インパルス耐電圧（電気回路相互間） | ±3kV(1.2/50μs)3回 |
| 雷インパルス耐電圧（接点極間） | ±3kV(1.2/50μs)3回 |
| 接触抵抗 | 50mΩ以下(初期値) |
| 遮断容量 | 1A(AC220V、Pf＝0.3～0.4)/1A(DC110V、L/R=40ms) ※2 接点直列使用は5A |
| 閉路容量 | 10A(AC220V、Pf＝0.3～0.4)/1.4A(DC110V、L/R=40ms) ※2 接点直列使用は7A |
| 最低使用条件 | AC5V 500mA、 DC5V 100mA |
| 電気的寿命 | シングル接点：10万回以上 ダブルブリッジ接点：5万回以上 |
| 機械的寿命 | シングル接点：10万回以上 ダブルブリッジ接点：5万回以上 |
| 耐衝撃 | 500m/s2 6軸方向各3回 |
| 耐振動 | 振動数：16.7Hz 片振幅：1.5mm 加振時間：3軸方向各1時間 |
| 使用温度範囲 | ‐10～55℃(結露・氷結しないこと) |
| 保存温度範囲 | ‐10～60℃(結露・氷結しないこと) |
| 相対湿度 | 20～80% |
| 標高 | 2,000m以下 |
