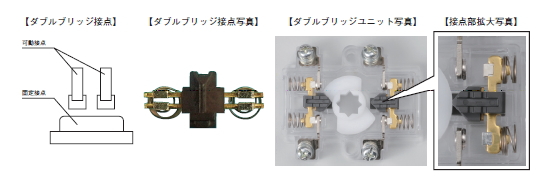

コントロールスイッチ ダブルブリッジ高信頼性カムスイッチ B-WS形、BH-WS形
低頻度操作での信頼性を向上するコントロールスイッチ
低頻度操作での信頼性、グリスレス化による信頼性の向上を実現するコントロールスイッチです。
| URL | http://www.fujidk.co.jp/products/03/b-wsbh-ws.html |
|---|---|
| 定格絶縁電圧(Ui) | B, BH-WS形(銀接点仕様)：600V(バック端子台及びランプ付のランプ回路はAC・DC250V)/B, BH-WG形(金接点仕様)：600V(バック端子台及びランプ付のランプ回路はAC・DC250V) |
| 定格通電電流(lth) | B, BH-WS形(銀接点仕様)：30A/B, BH-WG形(金接点仕様)：2A |
| 定格使用電圧(Ue)定格使用電流(le) | B, BH-WS形(銀接点仕様)：AC220V-10A(cosφ=0.3～0.4)、AC220V-15A(抵抗負荷) DC110V-5A(L/R＝40ms)、DC110V-8A(抵抗負荷)/B, BH-WG形(金接点仕様)：DC12V-500mA(抵抗負荷)DC24V-250mA(抵抗負荷)DC48V-200mA(抵抗負荷) |
| 短時間耐電流 | B, BH-WS形(銀接点仕様)：200A、1秒/B, BH-WG形(金接点仕様)：200A、1秒 |
| 最大接続電線 | B, BH-WS形(銀接点仕様)：200A、1秒/B, BH-WG形(金接点仕様)：5.5mm2 |
| ねじサイズ | B, BH-WS形(銀接点仕様)：M4×9/B, BH-WG形(金接点仕様)：M4×9 |
| 耐電圧 | B, BH-WS形(銀接点仕様)：2,500V(1分間)/B, BH-WG形(金接点仕様)：2,500V(1分間) |
| 雷インパルス | B, BH-WS形(銀接点仕様)：電気回路一括対地間：±7kV、3回 電気回路相互間：±3kV、3回/B, BH-WG形(金接点仕様)：電気回路一括対地間：±7kV、3回 電気回路相互間：±3kV、3回 |
| 絶縁抵抗 | B, BH-WS形(銀接点仕様)：1,000MΩ以上/B, BH-WG形(金接点仕様)：1,000MΩ以上 |
| 接触抵抗 | B, BH-WS形(銀接点仕様)：50mΩ以下(初期値)/B, BH-WG形(金接点仕様)：50mΩ以下(初期値) |
| 機械的寿命 | B, BH-WS形(銀接点仕様)：5万回以上/B, BH-WG形(金接点仕様)：5万回以上 |
| 電気的寿命 | B, BH-WS形(銀接点仕様)：5万回以上/B, BH-WG形(金接点仕様)：5万回以上 |
| 耐衝撃 | B, BH-WS形(銀接点仕様)：500m/s2 以上(6方向)/B, BH-WG形(金接点仕様)：500m/s2 以上(6方向) |
| 使用周囲温度 | B, BH-WS形(銀接点仕様)：－20～60℃(氷結しないこと)/B, BH-WG形(金接点仕様)：－20～60℃(氷結しないこと) |
| 保存温度 | B, BH-WS形(銀接点仕様)：－40～70℃(氷結しないこと)/B, BH-WG形(金接点仕様)：－40～70℃(氷結しないこと) |
| 相対湿度 | B, BH-WS形(銀接点仕様)：30～85%/B, BH-WG形(金接点仕様)：30～85% |
| 標高 | B, BH-WS形(銀接点仕様)：2,000m以下/B, BH-WG形(金接点仕様)：2,000m以下 |
