三相線路インピーダンスBOX
本装置は小型分散発電システム用パワーコンディショナーのJET「電気安全環境研究所」認証試験に対応した線路インピーダンスです。
◆特徴
・ 3相3線式で最大100Armsまで流す事ができます。
・ 空芯リアクトルを採用しているので、インダクタンスが変動致しません。
・ 系統模擬で使用する交流電源の内部インピーダンスを考慮した線路インピーダンス調整が可能です。
(端子接続の変更による調整)
・ 単相2線式200Vの試験にも使用できます。

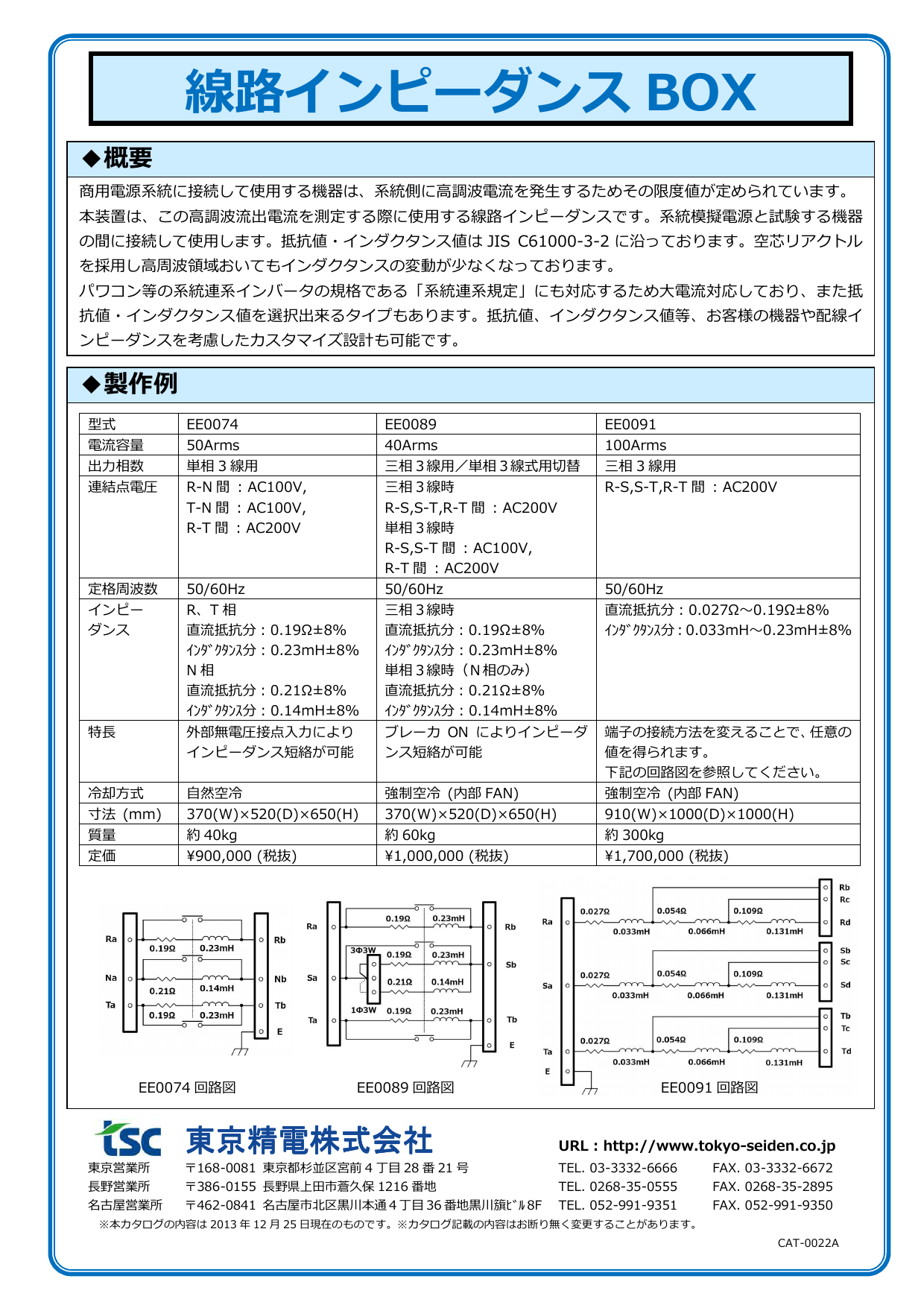

線路インピーダンスBOXのダウンロード (207.5Kb)
| 主な用途 | ①定常特性試験 ・交流電圧追従…パワーコンディショナー出力が系統の電圧変化に追従しているのを確認。 ・周波数追従…パワーコンディショナー出力が系統の周波数変化に追従しているのを確認。 ・運転力率…線路インピーダンスを接続してパワーコンディショナー出力の力率を測定 ・出力高調波電流…線路インピーダンスを接続してパワーコンディショナー出力の高調波を測定。 ・電圧上昇抑制機能…系統電圧が標準電圧に対して規定値以内に維持されるか確認。 ②環境適合試験 ・伝導障害…指定条件で、パワーコンディショナー出力の高調波成分(5kH～10kHz)を測定。 ③耐電気環境試験 ・系統電圧歪耐量…電圧歪みを重畳して、パワーコンディショナー運転状態の安定確認と力率を測定。 ・系統電圧不平衝…単相3線、3相3線式で、不平衝状態時の定格出力・力率・総合電流歪み率の測定。 |
|---|---|
| URL | http://www.tokyo-seiden.co.jp/seihinn/fuka/sennro/ |
関連カタログ
三相線路インピーダンスBOXの関連カタログ
