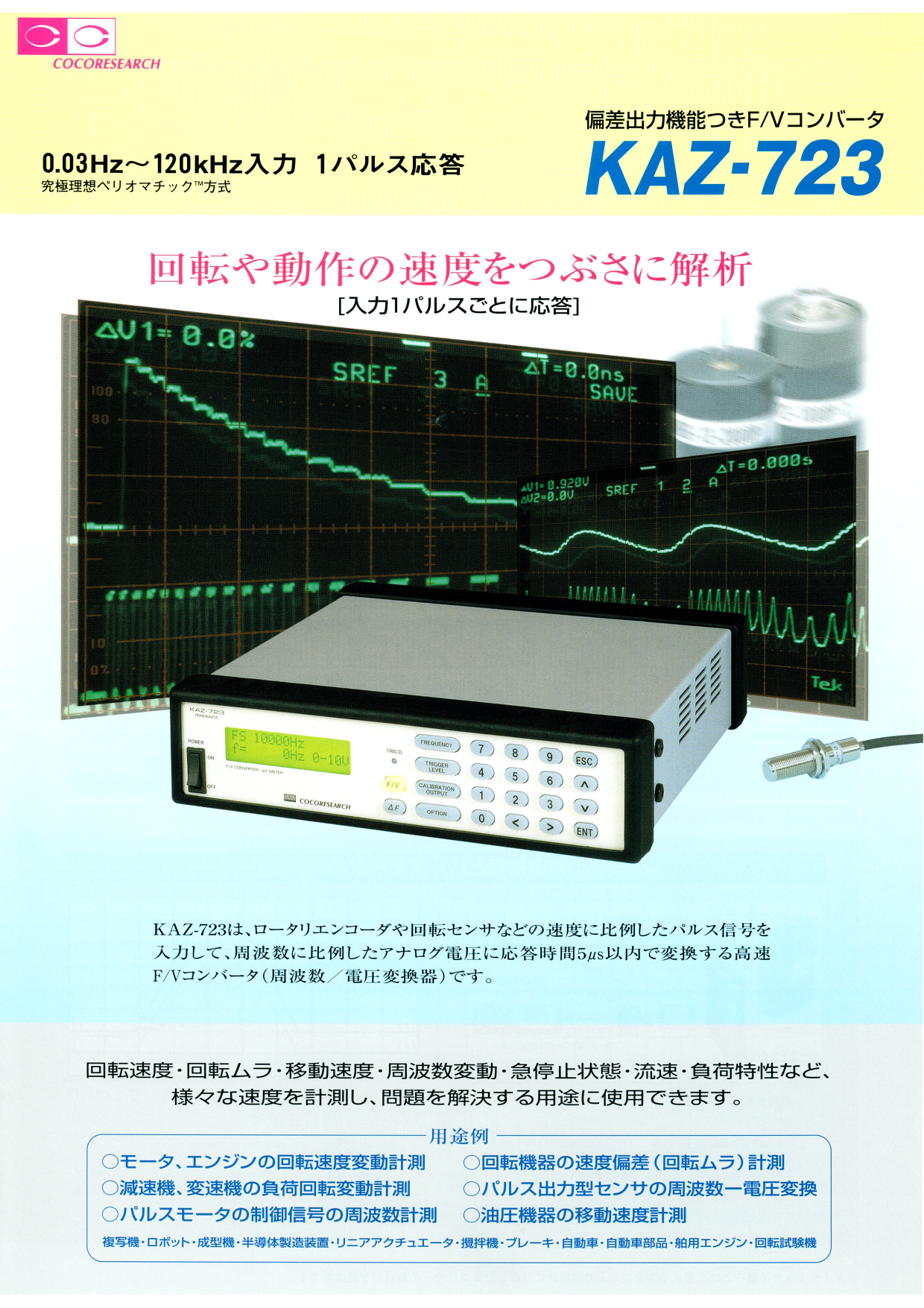

偏差出力機能付きF/Vコンバータ

KAZ-723、KAZ-723A

1パルス応答のベーシックモデル

テンキーの採用、積み重ねスタック筐体など実験場での使い勝手を重視。微少な速度変動を計測する偏差出力機能(⊿Fモード)やハイエンドに肉迫する応答性を備えたベーシックモデルを2品種用意しました。
●応答時間：5μs以内　●偏差出力　KAZ-723A：±0.5～±100％　KAZ-723：±0.5～±20％

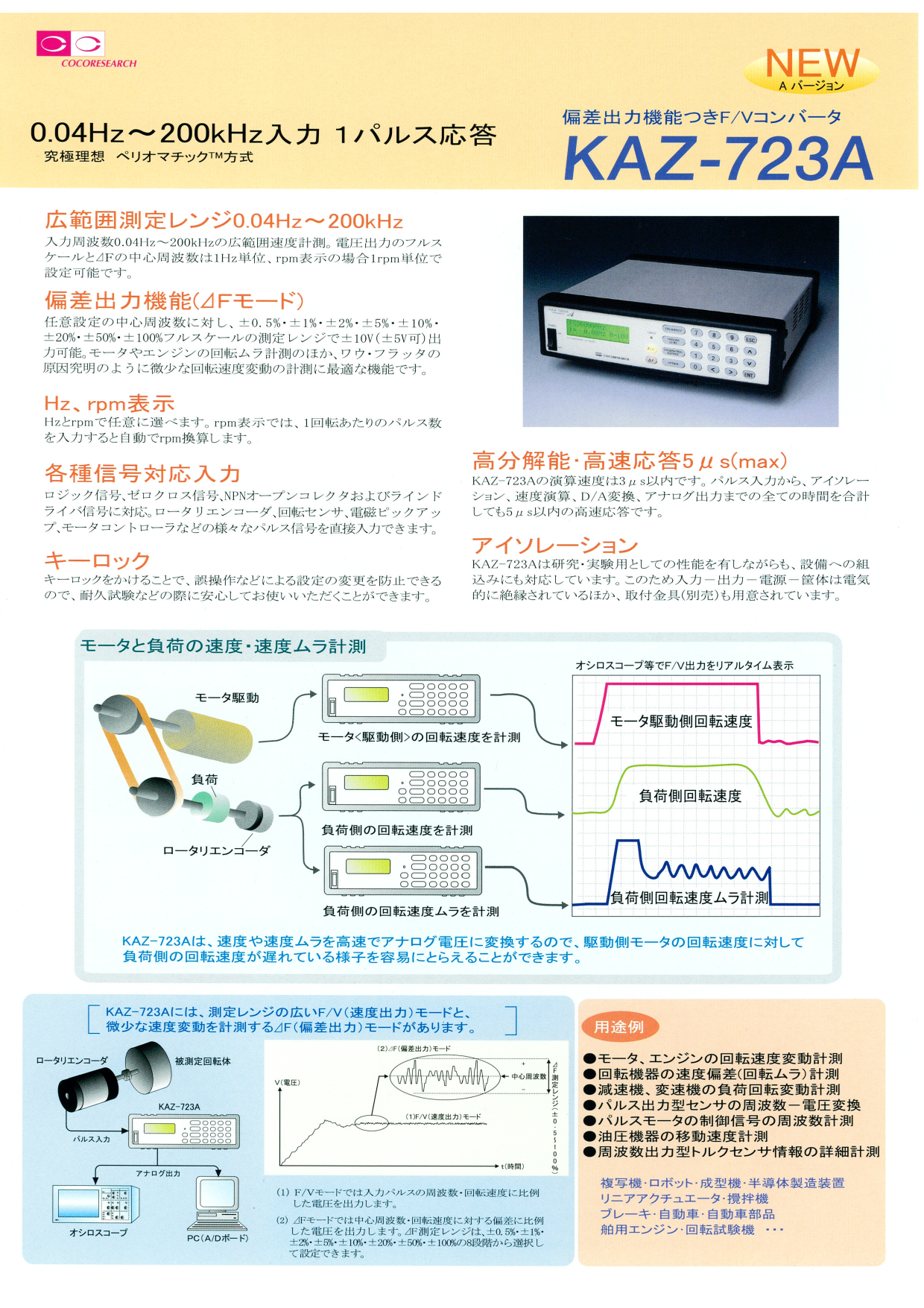

KAZ-723Aの特長
■広範囲測定レンジ　0.04Hz～200kHz
入力周波数0.04Hz～200kHzの広範囲速度計測。速度出力(F/Vモード)のフルスケールと偏差出力(Fモード)の中心周波数は1Hz単位、rpm表示の場合1rpm単位で設定可能。

■偏差出力機能(Fモード)
測定レンジの広いF/V変換機能のほか、偏差出力機能も装備。任意設定の中心周波数に対し、0.5%・1%・2%・5%・10%・20%・50%・100%フルスケールの測定レンジで±10V(±5V)出力可能。

■Hz、rpm表示
Hzとrpmを任意に選べます。rpm表示では、1回転あたりのパルス数を入力すると自動でrpm換算します。

■各種入力信号対応
ロジック信号、ゼロクロス信号、NPNオープンコレクタ、ラインドライバに対応。
ロータリーエンコーダ、回転センサ、電磁ピックアップ、モータコントローラなどの様々なパルス信号を直接入力できます。

■キーロック
誤操作などによる設定変更を防止でき、耐久試験などの際に安心してお使いいただけます。

■高分解能・高速応答5μs(max)
入力分解能6.25ns(160MHz相当)、出力部には16bitD/Aコンバータ採用。
演算速度は3μs以内。パルス入力から、アイソレーション、速度演算、D/A変換、アナログ出力までの全ての時間を合計しても5μs以内の高速応答です。
