FAカメラ カメラリンク PXCB16QWT/PXCC16QWTシリーズ
・画素数 ：5M
・白黒/カラー ：白黒/カラー
・フレームレート(fps) ：16
・センサーサイズ ：2/3"CCD
・外形サイズ ：29×29×29

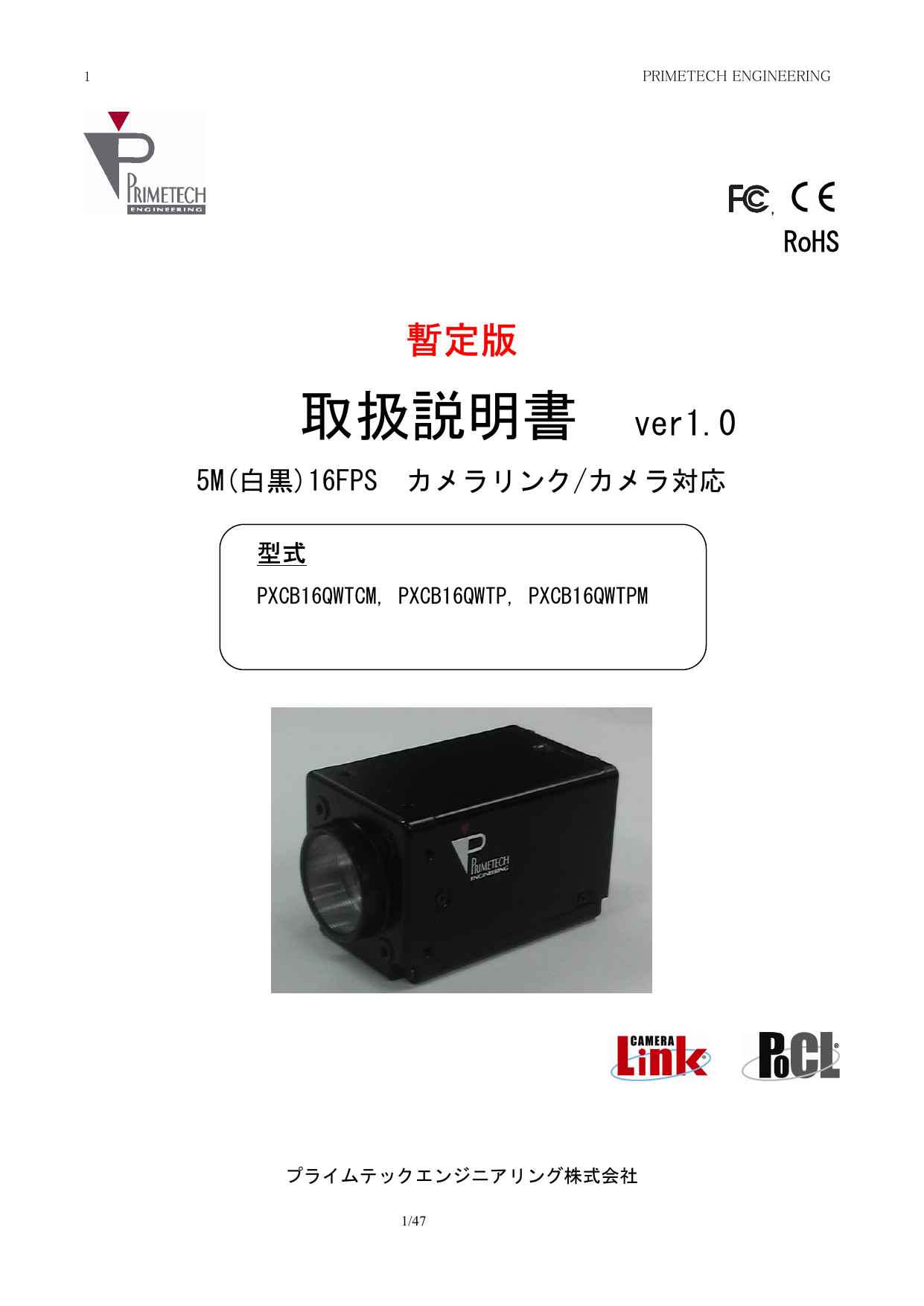

PXCB16QWT/PXCC16QWTシリーズ取扱説明書のダウンロード (1.4Mb)
DIGITAL IF 端子
カメラリンク規格のミニコネクタを採用。毎秒16 フレームの画像のデジタル出力が可能です。
カメラリンクCL/PoCL 規格採用
カメラリンク規格及びPoCL(Power over Camera Link)規格を採用していますので、カメラリンクPoCL 規格に適合した
カメラリンクケーブルとカメラ用画像入力ボードを使用することにより、１本のカメラリンクケーブルで、電源の供給
とカメラコントロール/映像出力が可能です。DCIN 端子も備えた機種もございますので、電源アダプターとPoCL 非対応
(non-PoCL)の画像入力ボードを使用してカメラを動作させることもできます。
高画質
500 万画素の高画質CCD を採用。きめ細かな画像を再現します。また正方画素CCD の採用により、画像処理時のアスペ
クト比変換は不要です。
| URL | http://www.pte.jp/camera/PXCB16QWT_PXCC16QWT.html |
|---|---|
| 撮像素子 | プログレッシブスキャン2/3"CCD |
| 有効画素数 | 5M ：2456(H)×2058(V) |
| 白黒/カラー | PXCB16QWTシリーズ：白黒 PXCC16QWTシリーズ：カラー |
| フレームレート | PXCB16QWTシリーズ：16FPS PXCC16QWTシリーズ：16FPS |
| レンズマウント | Cマウント |
| 同期方式 | 内部同期 |
| 映像出力 | RAWデータ LVDS 8ビット/10ビット |
| トリガー | 外部トリガー |
| シャッター速度 | 1/20000秒～2秒 |
| ゲイン | 0dB～+12dB |
| 電源電圧 | DC +12V(DC IN端子の場合) |
| 消費電力 | TBD |
| 質量 | 約133g |
| 外形寸法 | 幅44mm × 高さ44mm × 奥行き69mm(接続コネクタ含まず) |
