FAカメラ カメラリンク PXCB30XTH/PXCC30XTHシリーズ
・画素数 ：XGA
・白黒/カラー ：白黒/カラー
・フレームレート(fps) ：30
・センサーサイズ ：1/3"CCD
・外形サイズ ：29×29×29

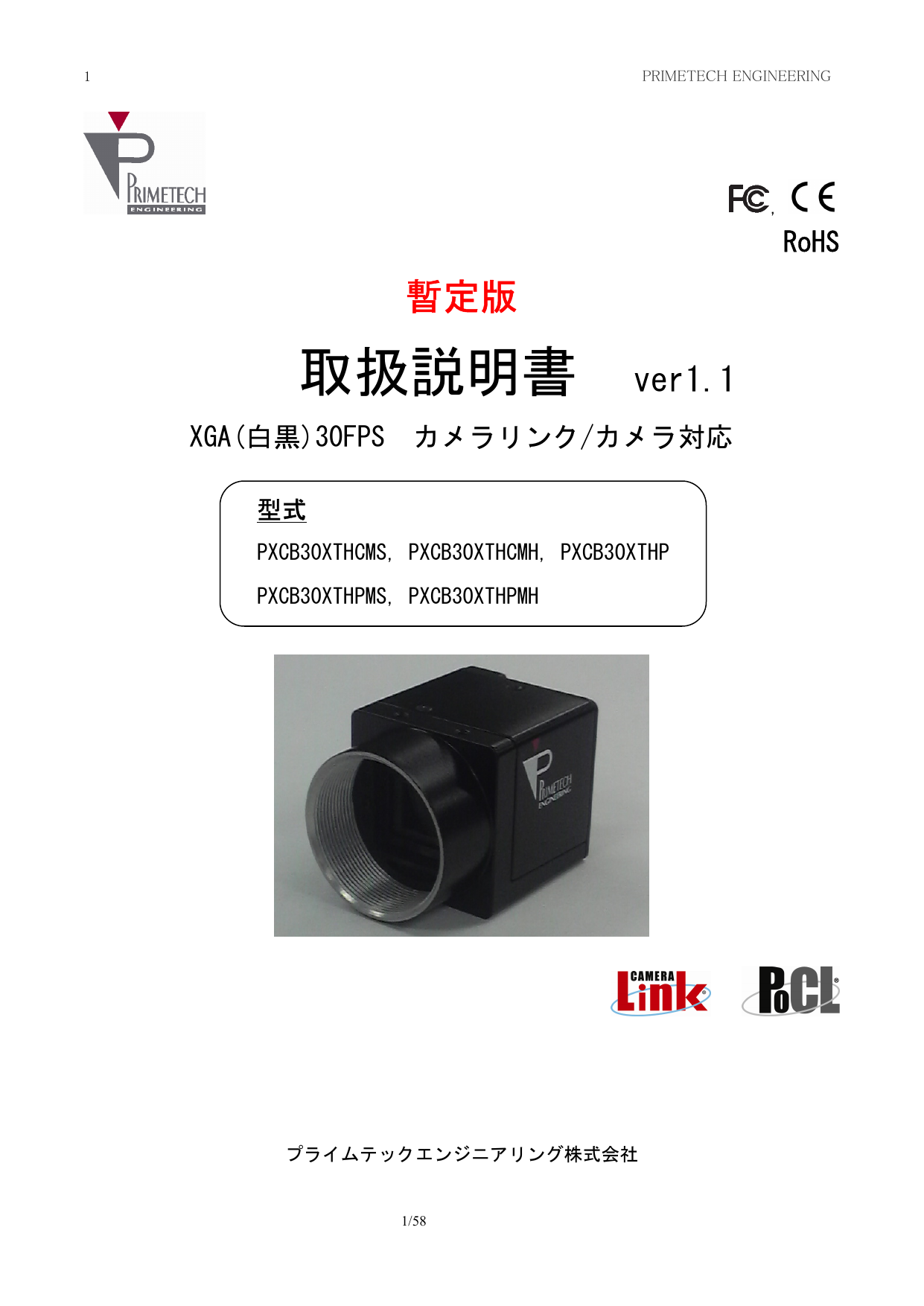

PXCB30XTH/PXCC30XTHシリーズ取扱説明書のダウンロード (1.5Mb)
DIGITAL IF 端子
カメラリンク規格のミニコネクタを採用。毎秒30 フレームの画像のデジタル出力が可能です。
カメラリンクCL/PoCL 規格採用
カメラリンク規格及びPoCL(Power over Camera Link)規格を採用していますので、カメラリンクPoCL 規格に適合した
カメラリンクケーブルとカメラ用画像入力ボードを使用することにより、１本のカメラリンクケーブルで、電源の供給
とカメラコントロール/映像出力が可能です。DCIN 端子も備えた機種もございますので、電源アダプターとPoCL 非対応
(non-PoCL)の画像入力ボードを使用してカメラを動作させることもできます。
高画質
80 万画素の高画質CCD を採用。きめ細かな画像を再現します。また正方画素CCD の採用により、画像処理時のアスペク
ト比変換は不要です。
| URL | http://www.pte.jp/camera/PXCB30XTH_PXCC30XTH.html |
|---|---|
| 撮像素子 | プログレッシブスキャン1/3"CCD |
| 有効画素数 | XGA ：1034(H)×779(V) |
| 白黒/カラー | PXCB30XTHシリーズ：白黒 PXCC30XTHシリーズ：カラー |
| フレームレート | PXCB30XTHシリーズ：30FPS PXCC30XTHシリーズ：30FPS |
| 出力タップ | 1TAP |
| レンズマウント | Cマウント |
| 同期方式 | 外部同期/内部同期 |
| 映像出力 | RAWデータ LVDS 8ビット/10ビット |
| トリガー | 外部トリガー |
| シャッター速度 | 1/20000秒～2秒 |
| ゲイン | 0dB～+12dB |
| 電源電圧 | DC +12V(DC IN端子の場合) |
| 消費電力 | TBD |
| 外形寸法 | 幅29mm × 高さ29mm × 奥行き29mm(接続コネクタ含まず) |
| 質量 | 約46g |
