真空リフロー装置 RVシリーズ
最短30秒ダクトの連続生産が可能！パワーデバイス・産業機器・試作・ラボに対応した3種をご用意！

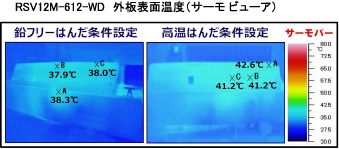

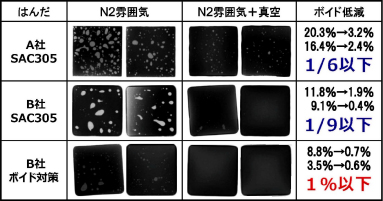

高効率・大容量フラックス回収装置を標準装備！はんだボイドを大幅に削減、上下熱風循環加熱方式で温度のバラツキ（⊿t）を小さくし、リフロー時間の短縮を可能にした環境にやさしい超低消費電力、高断熱仕様（約40%省エネ）の真空リフロー装置です。通常のN2・Air熱風リフロー炉としても使用可能です。
加熱・真空処理性能
上下熱風循環加熱と真空の組み合わせにより、少数ゾーンでも、従来の温度プロファイル条件の概念を超えた高品質のはんだ付けが可能です。
真空チャンバーの小型化により、短時間での真空処理が可能となり、最短30秒ダクトでの量産対応ができます。
鉛フリーはんだ融点以上の加熱時間が、60秒以下の耐熱性の小さな電子部品の真空はんだ付け対応ができます。RSVシリーズは、高温はんだによる銅製やアルミ製などの厚板メタル基板のはんだ付け対応ができます。
| URL | http://www.eightech.com/html/rv.html |
|---|---|
| 加熱ゾーン | RSV12M-612-WD：6/RNV12M-512：5/RNV12M-411/RNV12M-411：4/RNVB12M-11：1 |
| 真空ゾーン | 1 |
| 冷却ゾーン | RSV12M-612-WD/RNV12M-512：2/RNV12M-512/RNV12M-411/RNVB12M-11：1 |
| 電源 | RSV12M-612-WD：AC200V 3Φ 116A/RNV12M-512：AC200V 3Φ 103A/RNV12M-512：AC200V 3Φ 96.5A/RNV12M-411：AC200V 3Φ 110A/RNV12M-411：4/RNVB12M-11：AC200V 3Φ 29A |
| 起動電力 | RSV12M-612-WD：最大39.9kw/RNV12M-512：最大35.5kw/RNV12M-512：最大33.3kw/RNV12M-411：最大38.0kw/RNV12M-411：4/RNVB12M-11：最大10.8kw |
| 加熱温度 | RSV12M-612-WD：最大350℃/RNV12M-512/RNV12M-512/RNV12M-411：最大280℃/RNVB12M-11：最大280℃ |
| 真空度 | RSV12M-612-WD：1〜10kPa /RNV12M-512/RNV12M-512/RNV12M-411：1〜12kPa /RNVB12M-11：5〜10kPa |
| 機長 | RSV12M-612-WD：5,140mm/RNV12M-512：5,580mm/RNV12M-512：4,780mm/RNV12M-411：6,425mm/RNVB12M-11：1,082mm |
| 機幅 | RSV12M-612-WD /RNV12M-512/RNV12M-512/RNV12M-411：1,310mm/RNVB12M-11：1,760mm |
| 機高 | RSV12M-612-WD /RNV12M-512/RNV12M-512/RNV12M-411：1,500mmRNVB12M-11：1,280mm |
| 基板幅 | RSV12M-612-WD：100〜330mm /RNV12M-512/RNV12M-512：100〜250mm/RNV12M-411：100〜400mm /RNVB12M-11：75〜250mm |
| 基板長さ | RSV12M-612-WD：100〜250mm /RNV12M-512/RNV12M-512：100〜330mm/RNV12M-411：100〜500mm /RNVB12M-11：100〜330mm |
| 部品高さ上 | 30mm |
| 部品高さ下 | RSV12M-612-WD /RNV12M-512/RNV12M-512/RNV12M-411：30mm/RNVB12M-11：30mm ※基板サイズ 250×200mm以下：Max 30mm 250×270mm以下：Max 18mm |
| フラックス回収 | 標準装備 |
| オプション | PCセット/UPS/月間タイマー/指定色/他 |
